Снятие дроссельного узла Lada Granta

Инструменты:

  • Отвертка крестовая средняя
  • Шестигранный ключ на 5 мм

Детали и расходники:

  • Прокладка дроссельного узла (при необходимости)
  • Очиститель карбюратора (при необходимости)
  • Ветошь

Примечание:

Дроссельный узел снимайте для замены его уплотнительной прокладки в соединении с ресивером, очистки от загрязнений дроссельной заслонки, замены самого узла, а также при демонтаже топливной рампы и ресивера.

1. Крестовой отверткой ослабьте затяжку хомута крепления шланга подвода воздуха к дроссельному узлу.

Ослабление хомута крепления шланга подвода воздуха к дроссельному узлу Лада Гранта (ВАЗ 2190)

2. Снимите шланг с патрубка дроссельного узла и отведите его в сторону.

Снятый шланг подвода воздуха с патрубка дроссельного узла Лада Гранта (ВАЗ 2190)

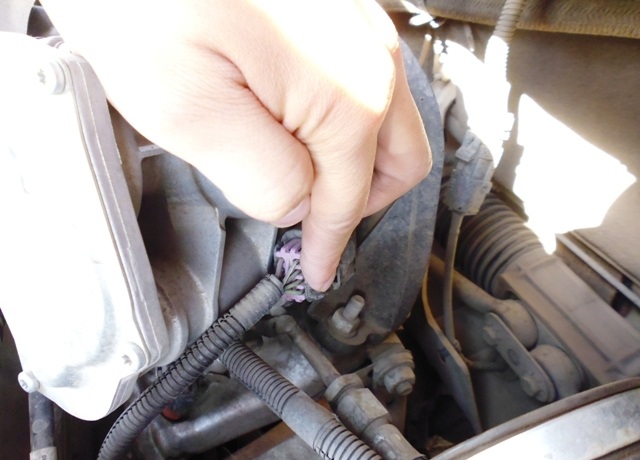

3. Нажав на фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку от разъема блока управления узла.

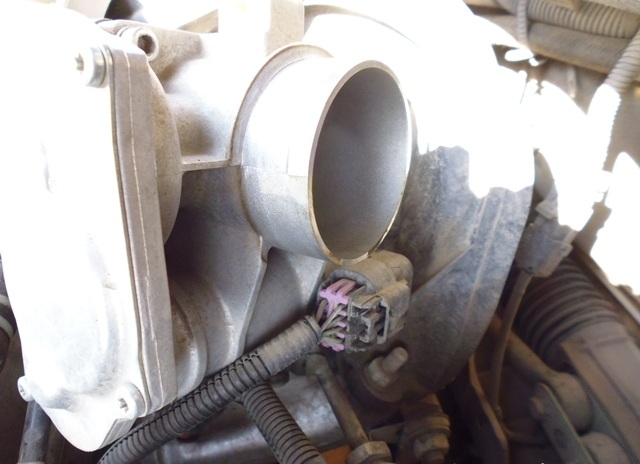

Отсоединение колодки проводов от разъема дроссельного узла Лада Гранта (ВАЗ 2190)

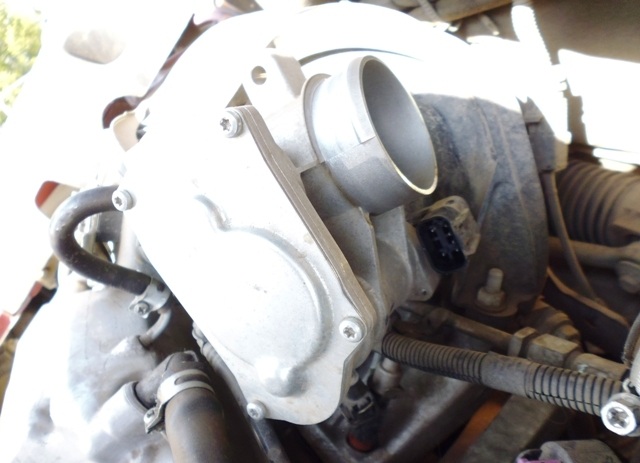

Дроссельный узел с отключенным разъемом датчика положения дроссельной заслонки Лада Гранта (ВАЗ 2190)

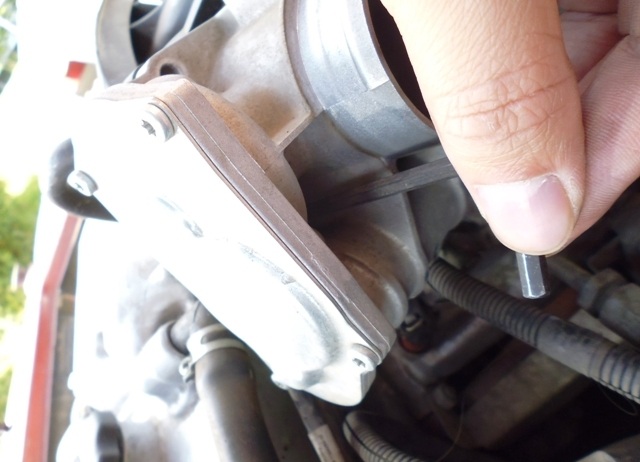

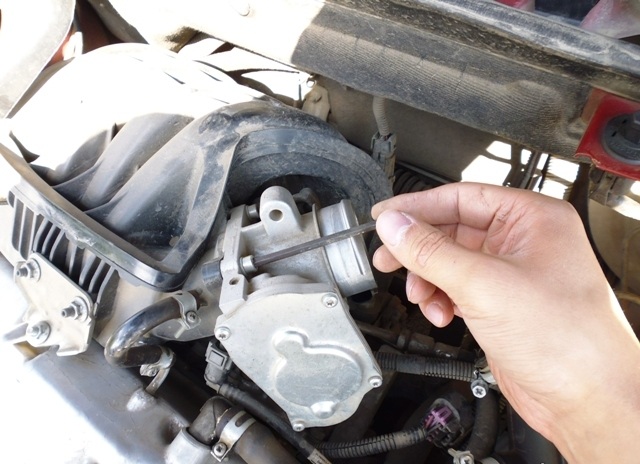

4. Шестигранным ключом на 5 мм отверните четыре винта крепления дроссельного узла к фланцу ресивера.

Откручивание винта крепления дроссельного узла к фланцу ресивера Лада Гранта (ВАЗ 2190)

Откручивание винта крепления дроссельного узла к фланцу ресивера Лада Гранта (ВАЗ 2190)

5. Снимите дроссельный узел и закройте отверстие на ресивере ветошью.

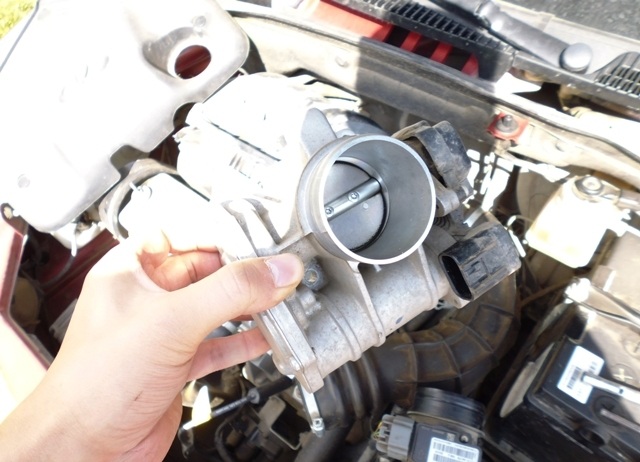

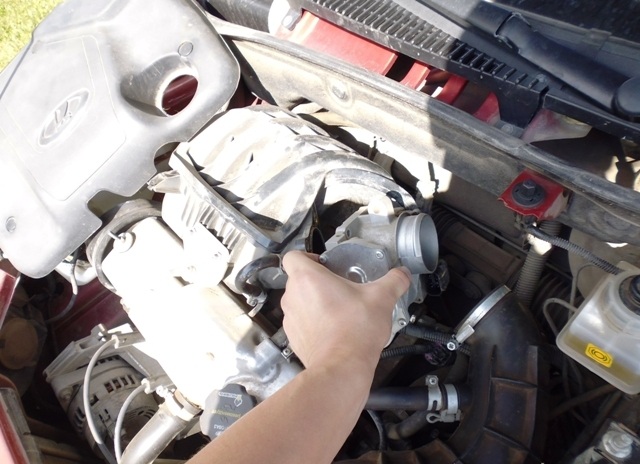

Снятие дроссельного узла Лада Гранта (ВАЗ 2190)

Снятие дроссельного узла с двигателя Лада Гранта (ВАЗ 2190)

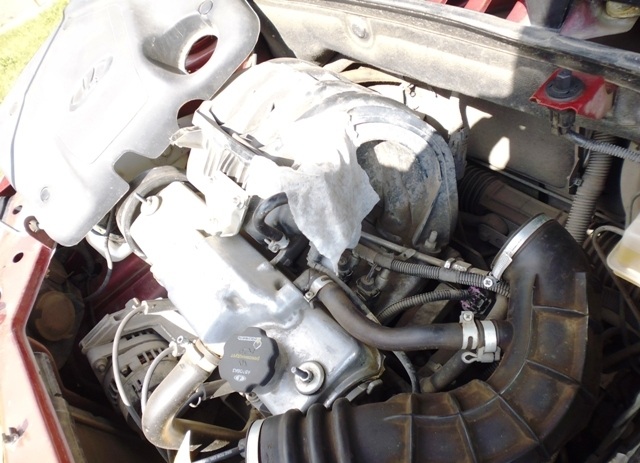

Закрывание отверстия в ресивере ветошью после снятия дроссельного узла Лада Гранта (ВАЗ 2190)

Примечание:

Соединение дроссельного узла с ресивером уплотняется резиновой прокладкой, установленной в пазу фланца ресивера.

Размещение уплотнительной прокладки дроссельного узла Лада Гранта (ВАЗ 2190)

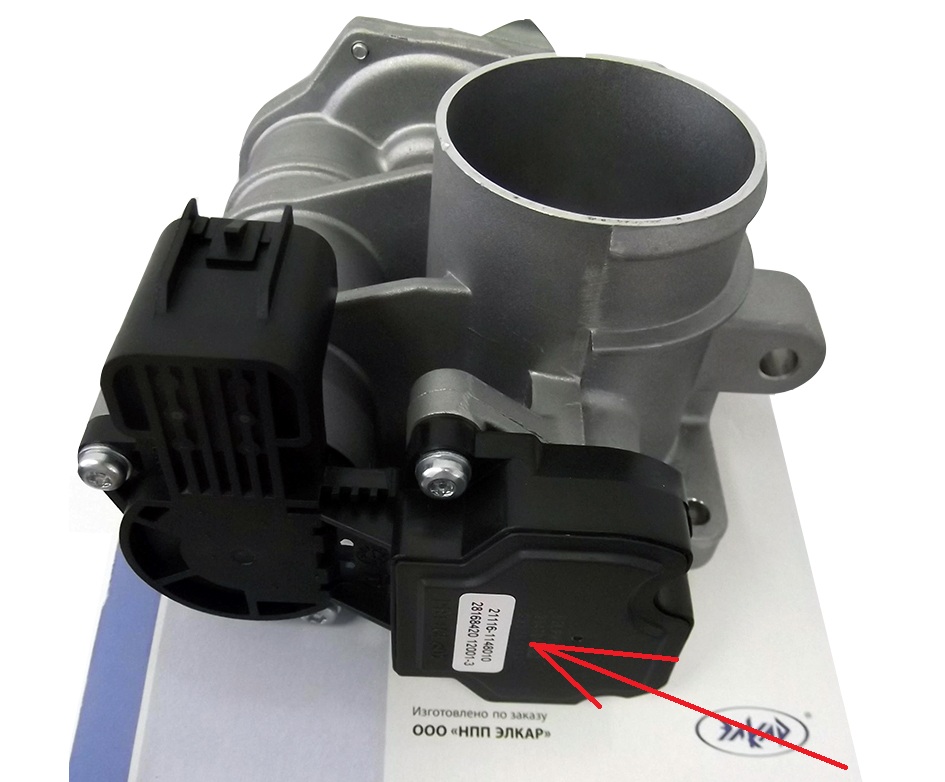

Маркировка дроссельного узла нанесена на корпусе его блока управления.

Размещение маркировки дроссельного узла Лада Гранта (ВАЗ 2190)

6. При необходимости очистите дроссельный узел от загрязнений.

7. Установите дроссельный узел в обратной последовательности.

Примечание:

Если уплотнительная прокладка в соединении узла и ресивера потеряла эластичность или имеет повреждения, ее необходимо заменить.

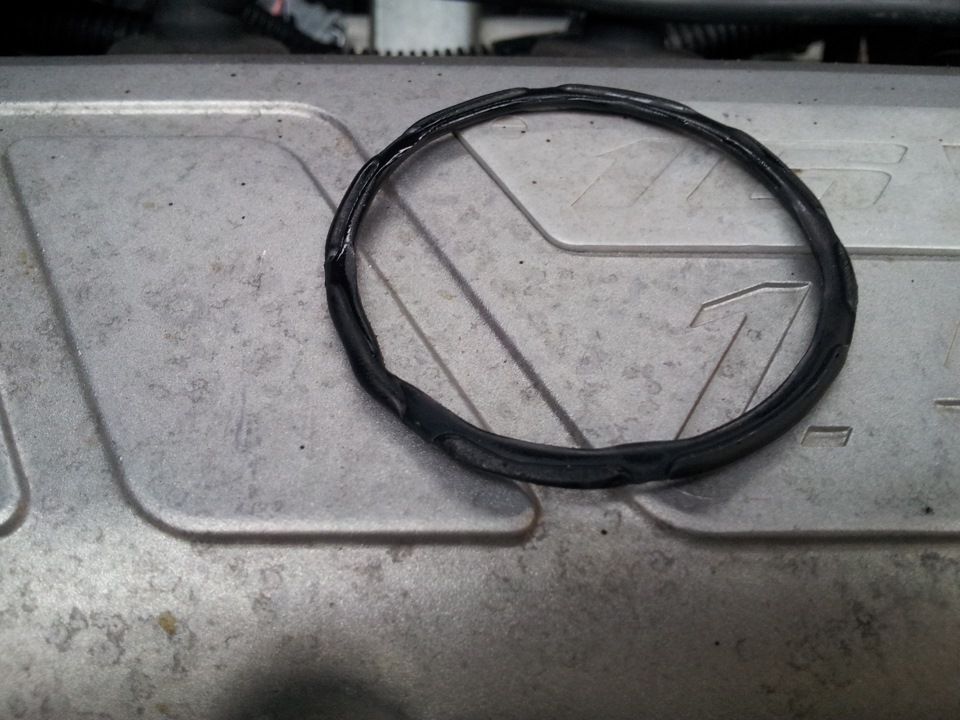

Поврежденная уплотнительная прокладка дроссельного узла Лада Гранта (ВАЗ 2190)
