Конструкция стеклоочистителя Lada Granta

Примечание:

Ниже приведено описание конструкции стеклоочистителя Лада Гранта для понимания взаимного размещения и функциональности отдельных элементов соответствующего механизма.

Очиститель ветрового стекла установлен под левой облицовкой ветрового окна.

Очиститель ветрового стекла состоит из мотор-редуктора, рычагов и щеток.

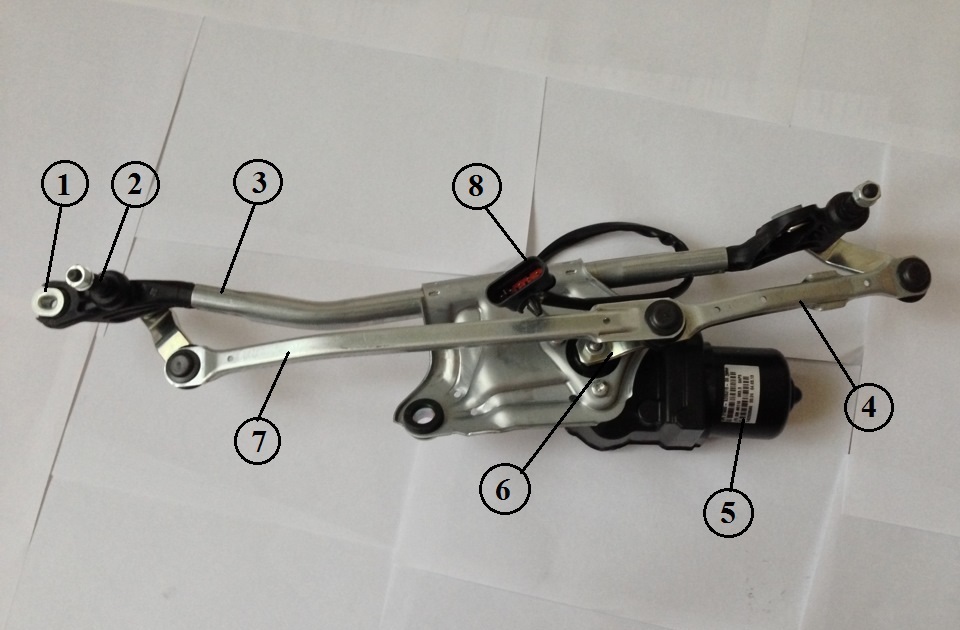

Очиститель ветрового стекла:

1 – подушка крепления очистителя;

2 – вал рычага щетки;

3 – кронштейн;

4 – короткая тяга;

5 – мотор-редуктор;

6 – кривошип;

7 – длинная тяга;

8 – колодка проводов мотор-редуктора.

Электродвигатель очистителя – трехщеточный, с возбуждением от постоянных магнитов, двухскоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель.
