Замена суппорта тормозного механизма переднего колеса в сборе с направляющей тормозных колодок Лада Гранта ВАЗ 2190

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 18 мм
  • Ключ с наконечником Torx (звездочка) Е14
  • Ключ гаечный накидной 7 мм
  • Балонный ключ
  • Отвертка плоская большая
  • Домкрат
  • Противооткатный брус ("башмак")
  • Молоток малый

Детали и расходники:

  • Суппорт тормозного механизма переднего колеса в сборе с направляющей
  • Ветошь
  • Тормозная жидкость

Примечание:

Суппорт тормозного механизма снимают для замены или ремонта, а также для получения доступа к другим агрегатам.

1. Установите противооткатный брус под заднее колесо.

Установка противооткатного бруса под заднее колесо Лада Гранта (ВАЗ 2190)

2. Надежно установите домкрат со стороны замены диска, ослабьте болты колеса, поддомркатьте автомобиль и снимите колесо.

Снятие переднего колеса Лада Гранта (ВАЗ 2190)

3. Выверните рулевое колесо до предела в ту сторону, на которой демонтируется диск (для удобства проведения работ и доступа к креплению суппорта).

4. Отсоедените крепление тормозного шланга к стойке.

Крепление тормозного шланга к стойке на Лада Гранта (ВАЗ 2190)

5. Головкой Е14 отверните два винта крепления направляющей колодок к поворотному кулаку.

Крепление направляющей передних тормозных колодок к поворотному кулаку на Лада Гранта (ВАЗ 2190)

6. Снимите с автомобиля тормозной суппорт, свинчивая его рабочий цилиндр с наконечника тормозного шланга.

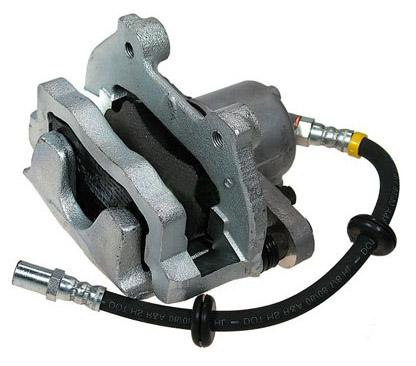

Тормозной суппорт переднего колеса ВАЗ 2190 2191 Lada Granta

Примечание:

Сразу же заглушите отверстие наконечника тормозного шланга любым доступным способом, чтобы предотвратить вытекание тормозной жидкости.

7. Тормозной суппорт второго переднего колеса снимите аналогично.

8. Установите на автомобиль тормозной суппорт в порядке, обратном снятию.

Примечание:

Перед установкой тормозного суппорта вверните в него наконечник тормозного шланга и затяните его. Устанавливая тормозной суппорт, проследите за тем, чтобы тормозной шланг не перекручивался.

9. После установки тормозного суппорта и всех снятых деталей, проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра и прокачайте тормозную систему.
