Замена шланга тормозного механизма переднего колеса Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструмент:

  • Домкрат или канавный подъемник
  • Регулируемая подставка
  • Балонный ключ
  • Гаечный ключ накидной разрезной на 10 мм
  • Гаечный ключ накидной разрезной на 15 мм
  • Гаечный ключ накидной изогнутый на 8 мм
  • Емкость технологическая

Детали и расходники:

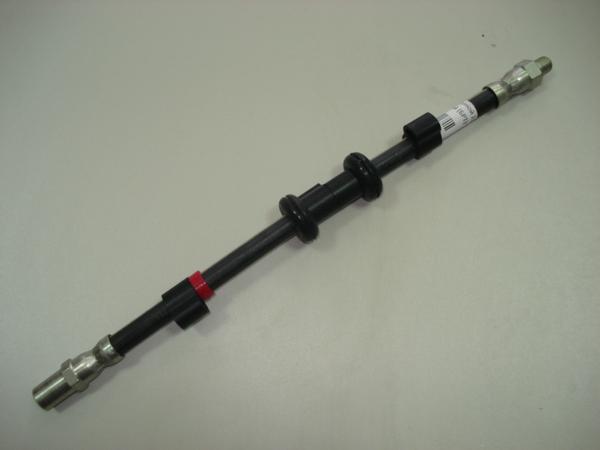

  • Шланги передних тормозных механизмов

Примечания:

Тормозной шланг заменяйте при наличии на нем механических дефектов – потертостей, трещин, или разрывов, а также в случае обнаружении течи тормозной жидкости через шланг или при появлении вздутий резины при нажатии педали тормоза. После пробега свыше 120 тыс.км или 5 лет эксплуатации (в зависимости от того, что наступит раньше) желательно провести принудительную замену шлангов тормозных механизмов.
Работу выполняйте на смотровой канаве или эстакаде.

1. Снимите с помощью балонного ключа переднее колесо и надежно зафиксируйте автомобиль на регулируемой подставке заводского изготовления.

Установка на регулируемую подставку Лада Гранта (ВАЗ 2190)

2. Поверните рулевое колесо до упора в ту сторону, на которой демонтируется шланг.

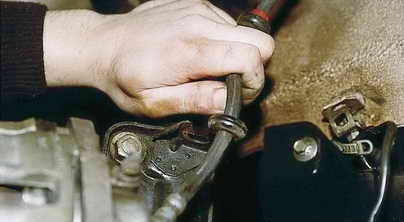

3. Выведите муфту шланга из держателя амортизаторной стойки.

Снятие шланга из держателя амортизационной стойки Лада Гранта (ВАЗ 2190)

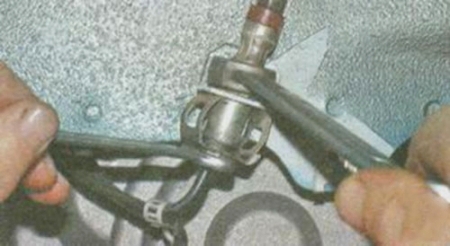

4. Удерживая верхний наконечник шланга ключом на 15 мм, специальным ключом на 10 мм отверните штуцер тормозной трубки.

Откручивание штуцера тормозной трубки Лада Гранта (ВАЗ 2190)

Отсоединение штуцера тормозного шланга от трубки Лада Гранта (ВАЗ 2190)

5. Выведите наконечник шланга из отверстия кронштейна кузова.

Выведение наконечника шланга из отверстия кронштейна кузова Лада Гранта (ВАЗ 2190)

Примечание:

Во избежание утечки тормозной жидкости наденьте на тормозную трубку резиновый колпачок штуцера прокачки тормозного механизма.

6. Ключом на 15 мм выверните нижний наконечник шланга из цилиндра и снимите шланг.

Снятие нижнего наконечника шланга из переднего тормозного цилиндра Лада Гранта (ВАЗ 2190)

Снятие тормозного шланга переднего тормозного механизма Лада Гранта (ВАЗ 2190)

Примечание:

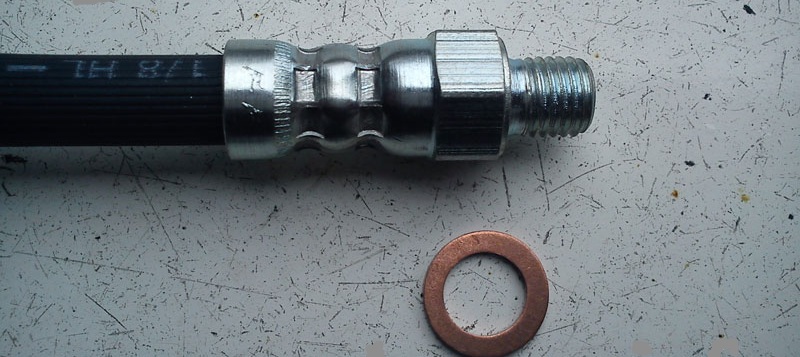

Соединение нижнего наконечника шланга с цилиндром уплотнено медной шайбой.

Медная шайба нижнего наконечника шланга Лада Гранта (ВАЗ 2190)

7. Установите шланг в обратной последовательности. При установке шланг не должен быть перекручен.

Примечание:

Для контроля перекручивания шланга на нем нанесены две линии белого/желтого цвета.

Линия предупреждения перекручивания тормозного шланга Лада Гранта (ВАЗ 2190)

8. После монтажа шланга прокачайте гидропривод тормозной системы, как описано в этой статье.
