Проверка цепи и датчика положения дроссельной заслонки Lada Granta

Инструменты:

• Тестер
• Отвертка крестовая средняя

Детали и расходники:

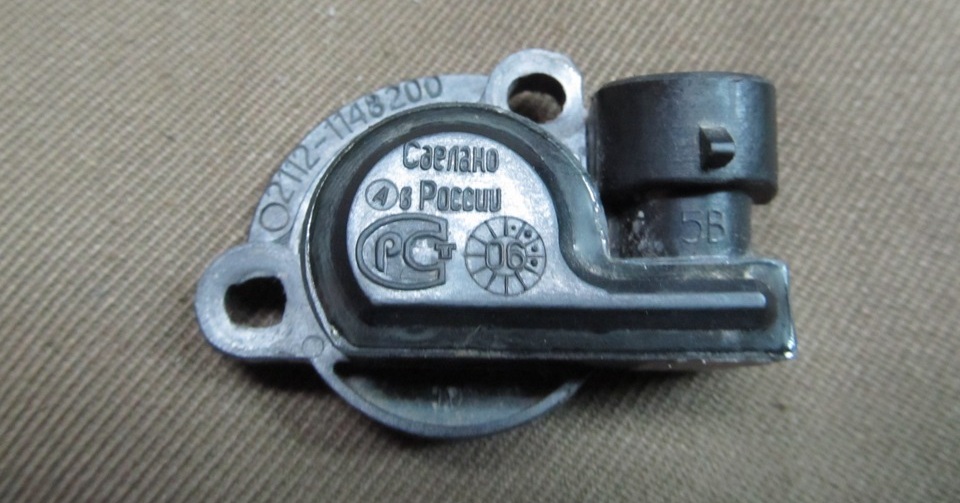

• Датчик положения дроссельной заслонки
• Прокладка датчика положения дроссельной заслонки (при необходимости)
• Проволока 20 см

Примечания:

Датчик положения дроссельной заслонки установлен сбоку на дроссельном узле и связан с осью дроссельной заслонки.

Датчик представляет собой потенциометр, на один конец которого подается плюс напряжения питания (5 В), а другой конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к контроллеру.

Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,7 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В.

Отслеживая выходное напряжение датчика, контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). Датчик положения дроссельной заслонки не требует никакой регулировки, так как контроллер воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.

Специфической причиной рывков при установившемся движении автомобиля может быть повреждение датчика положения дроссельной заслонки.

Дополнительными симптомами, подтверждающими неисправность этого датчика, служат:

• неравномерная работа двигателя на холостом ходу;
• снижение максимальной мощности двигателя.

Датчик неразборный и поэтому неремонтопригоден. Если выявлена неисправность датчика, его заменяют в сборе.

Проверка цепи датчика дроссельной заслонки

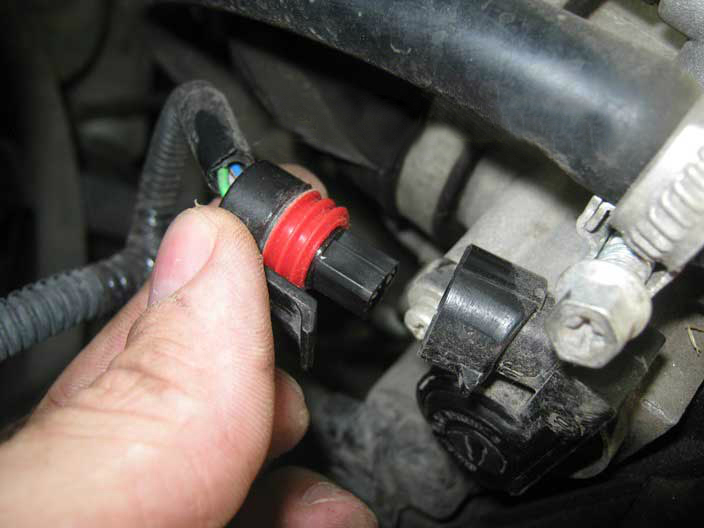

1. При выключенном зажигании отсоедините колодку жгута проводов системы управления двигателем от датчика положения дроссельной заслонки.

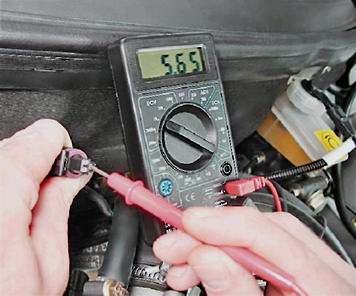

2. Чтобы проверить цепь питания самого датчика, подсоедините тестер к выводам «А» и «В» штекера. Должно быть напряжение 4,8-5,2 В.

Примечание:

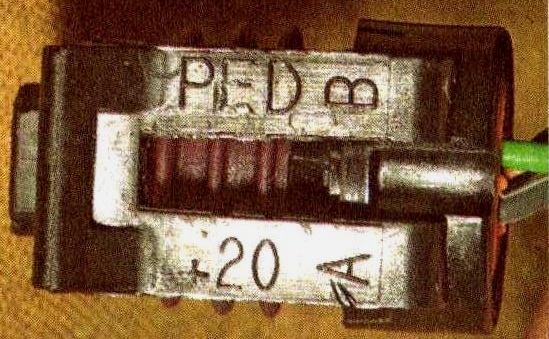

Выводы «А» и «В» указаны на фиксаторе штекера, а маркировка вывода «С» нанесена на корпусе штекера с противоположной стороны.

3. Если нет напряжения на этих выводах, то нужно проверить исправность самой цепи (значит, где-то обрыв или замыкание на массу) между выводом №32 контроллера и выводом «А» колодки жгута проводов.

4. После проверьте цепь между выводом №17 контроллера и выводом «В» колодки – заземление датчика. Если цепь исправна, а напряжение не соответствует норме, значит неисправность контроллера.

Проверка и замена датчика дроссельной заслонки

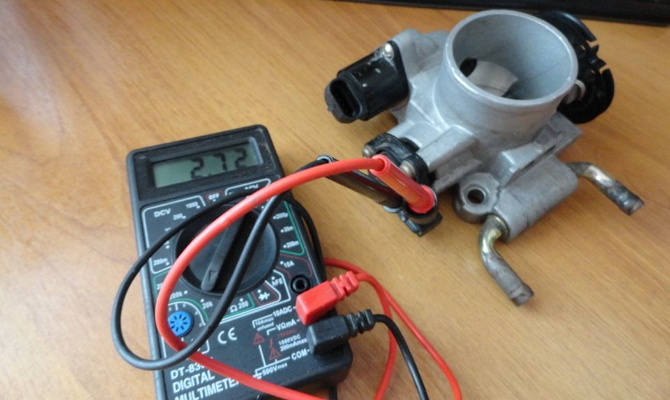

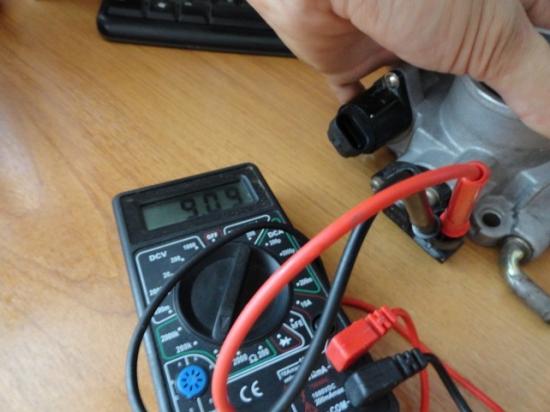

1. Для проверки датчика подсоедините к нему штекер. И где выходят провода из штекера, вставьте две проволочки или две иглы (где выходят выводы «В» и «С»). Подсоедините тестер и включите зажигание.

- При закрытой дроссельной заслонке напряжение должно быть 0,35-0,7 В.

- При открытой дроссельной заслонке (педаль газа нажата) напряжение должно быть 4,05-4,75 В.

Примечание:

Если напряжение не соответствует этим показаниям, то датчик неисправен, и его надо заменить.

2. Для снятия датчика дроссельной заслонки, крестовой отверткой отверните два винта его крепления.

3. Снимите датчик из дроссельного узла.

Примечание:

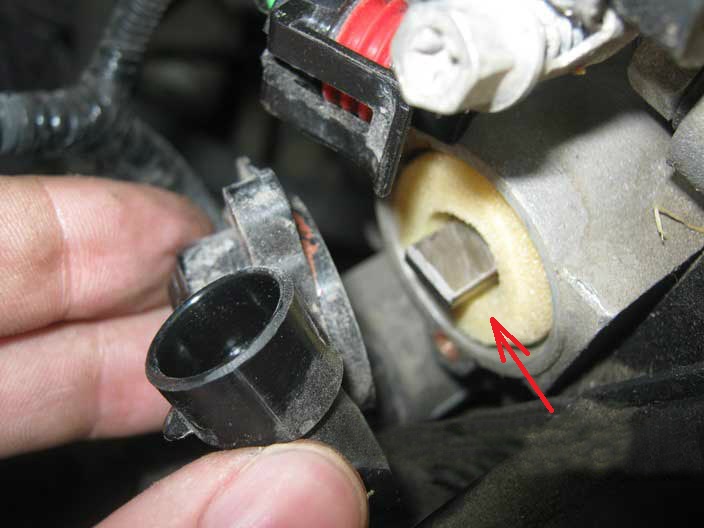

Обратите внимание на поролоновую прокладку, которая находится в посадочном месте. Если она повреждена, то ее необходимо будет заменить на новую.
