Инструмент:
- Отвертка крестовая средняя
- Гаечный ключ рожковый 8 мм
- Ключ с наконечником Torx (звездочка) Т20
- Вороток под торцевую насадку
- Насадка на вороток 10 мм
- Динамометрический ключ
Детали и расходники:
- Хладагент
- Заглушки трубопроводов кондиционера
- Уплотнительные кольца
- Компрессорное масло
Примечание:
Замену радиатора кондиционера удобнее производить, если автомобиль установлен на подъемник или смотровую канаву.
1. Отсоедините провод от клеммы «минус» аккумулятора.
2. Удалите хладагент из кондиционера и системы кондиционирования, как описано здесь.

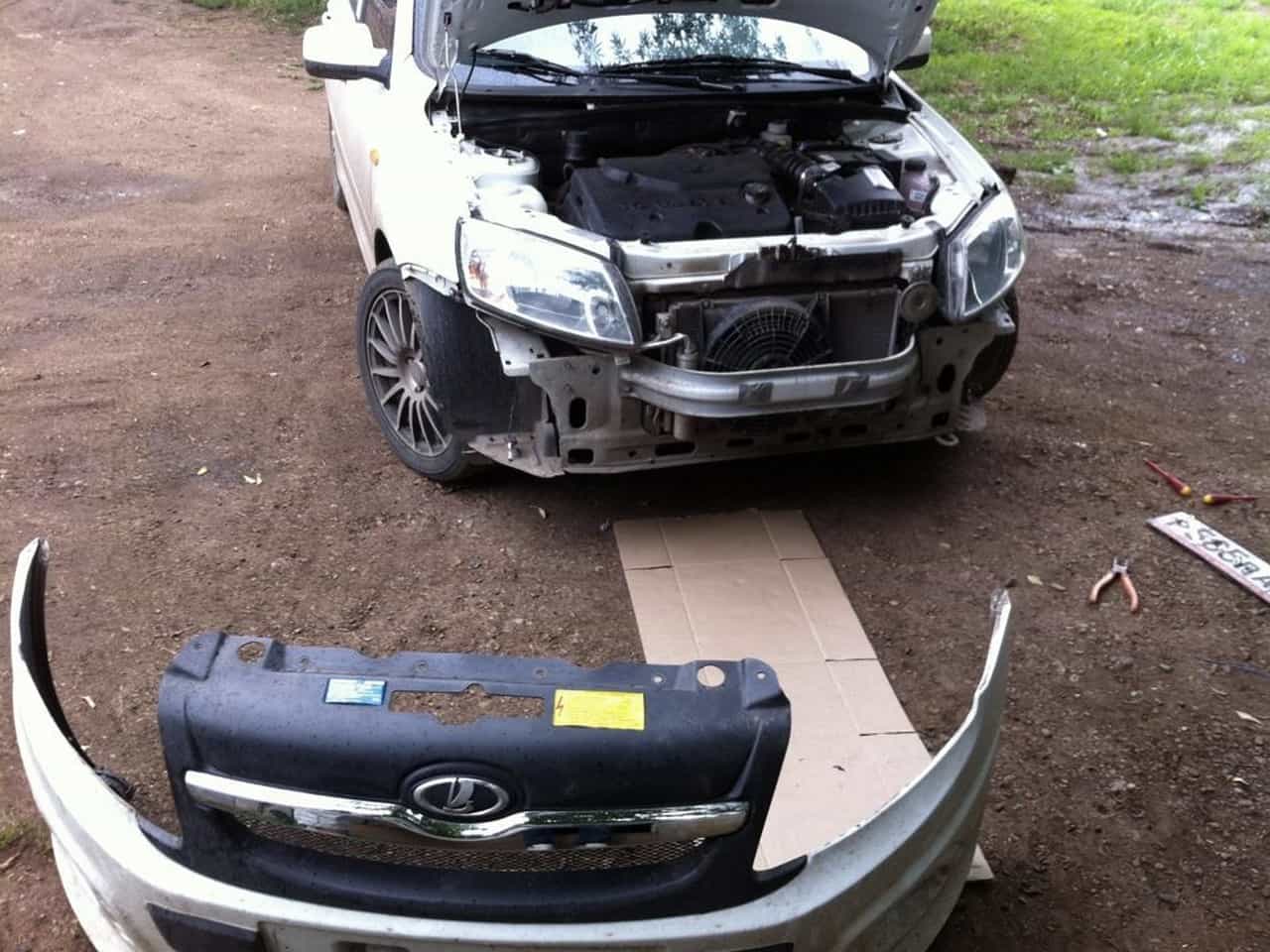

3. Снимите передний бампер, как описано здесь.

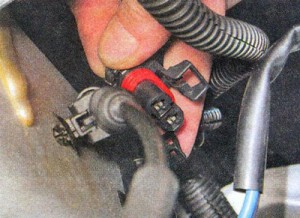

4. Отсоедините разъем жгута проводов от электровентилятора радиатора кондиционера.

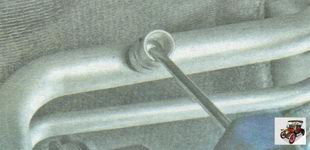

5. Выверните болты крепления фланцев трубопроводов высокого и низкого давления к радиатору кондиционера и отсоедините трубопроводы от радиатора кондиционера.
Предупреждения:

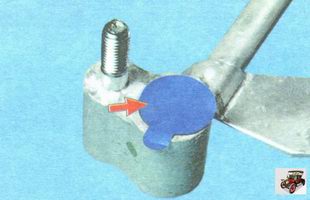

Сразу после отсоединения заглушите открытые концы трубопроводов во избежание попадания в систему кондиционирования грязи и влаги.

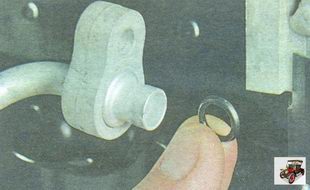

Обратите внимание на уплотнительные кольца фланцевых соединений трубопроводов. При разъединении трубопроводов во время ремонта системы уплотнительные кольца подлежат обязательной замене.
6. Отожмите фиксаторы и выдвиньте кронштейны радиатора кондиционера из держателей на радиаторе охлаждения двигателя. Снимите с автомобиля радиатор кондиционера.
7. Установите радиатор кондиционера в порядке, обратном снятию. Болты крепления фланцев трубопроводов затяните моментом 7-9 Н-м.
Предупреждения:
Технологические заглушки фланцев нового радиатора кондиционера открывайте только непосредственно перед подсоединением трубок.
Новые уплотнительные кольца фланцев трубок при установке обязательно смажьте маслом для компрессора кондиционера.
8. Заправьте кондиционер и систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
