Снятие воздушного фильтра и воздухозаборника Lada Granta

Инструменты:

Отвертка крестовая средняя
Ключ трещоточный
Головка на 10 мм

Детали и расходники:

Воздушный фильтр (при необходимости)
Ветошь

Примечание:

Воздушный фильтр снимайте для очистки полости корпуса фильтра от загрязнений, его замены, а также для доступа к деталям и узлам, расположенным в передней левой части моторного отсека.

1. Нажав на фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку от разъема датчика массового расхода воздуха.

Размещение колодки проводов датчика массового расхода воздуха двигателя Лада Гранта (ВАЗ 2190)

2. Крестовой отверткой ослабьте затяжку хомута крепления гофрированного шланга к патрубку крышки воздушного фильтра и снимите шланг.

Размещение хомута крепления шланга к патрубку крышки воздушного фильтра Лада Гранта (ВАЗ 2190)

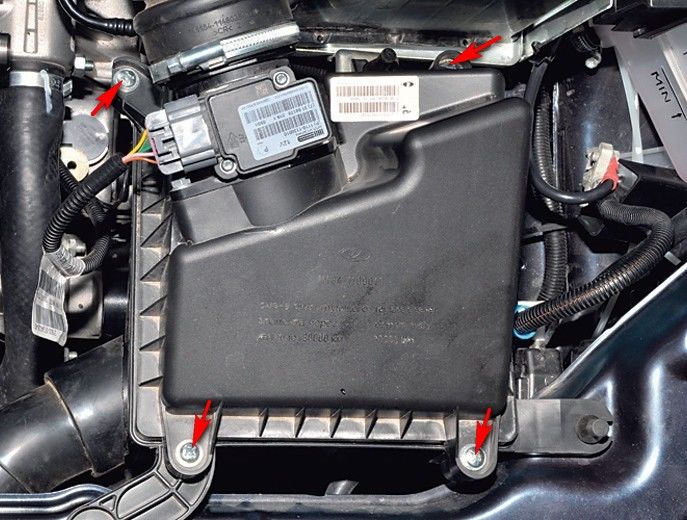

3. Крестовой отверткой отверните четыре винта крепления крышки воздушного фильтра.

Размещение винтов крепления крышки воздушного фильтра Лада Гранта (ВАЗ 2190)

4. Снимите крышку.

Снятие крышки воздушного фильтра двигателя Лада Гранта (ВАЗ 2190)

5. Выньте сменный элемент фильтра из корпуса.

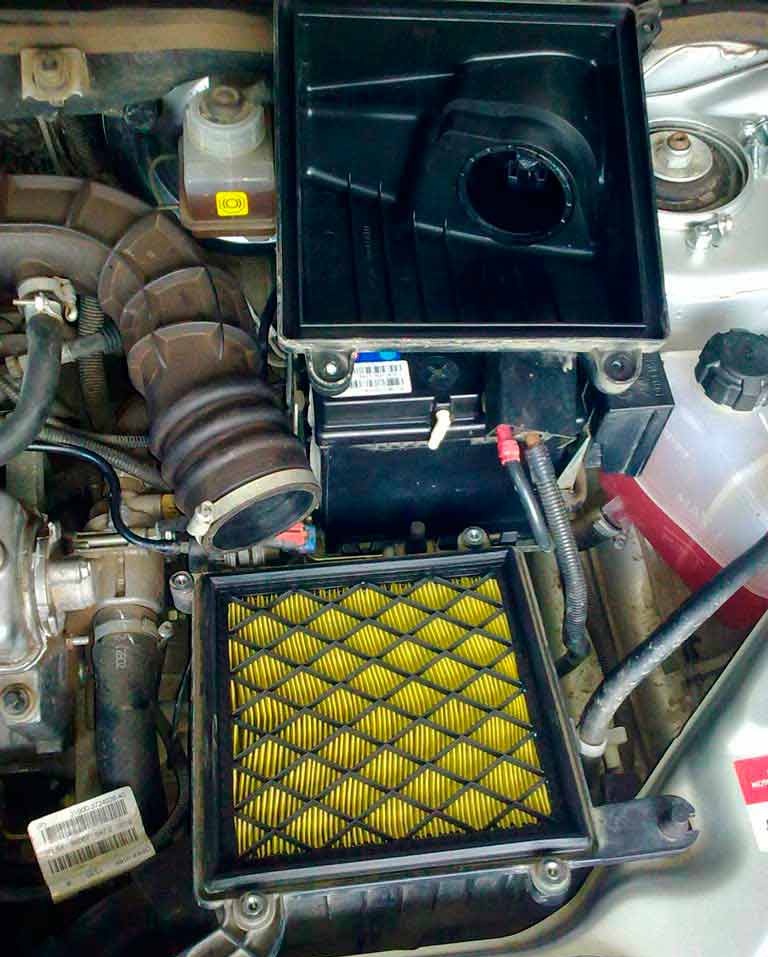

Снятие сменного элемента воздушного фильтра двигателя Лада Гранта (ВАЗ 2190)

Примечание:

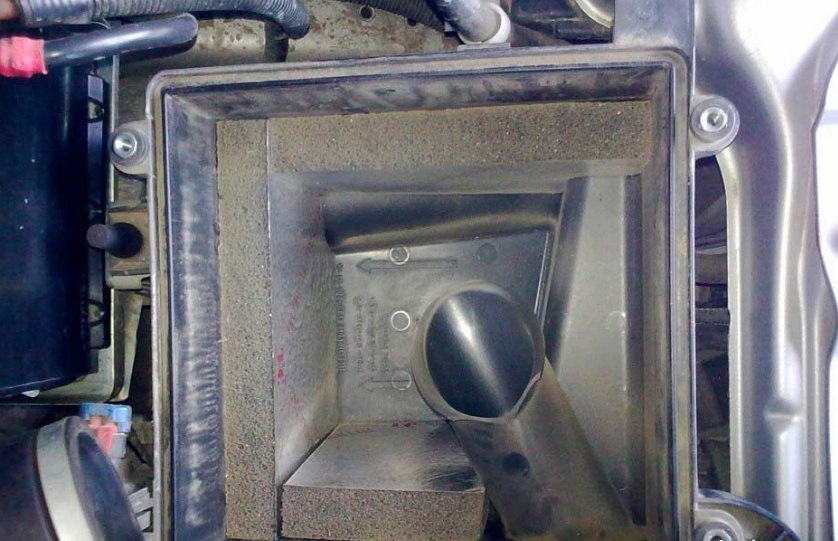

Если необходима только замена сменного элемента, влажной ветошью протрите от пыли внутренние поверхности корпуса фильтра.

Пыль на внутренних поверхностях корпуса воздушного фильтра двигателя Лада Гранта (ВАЗ 2190)

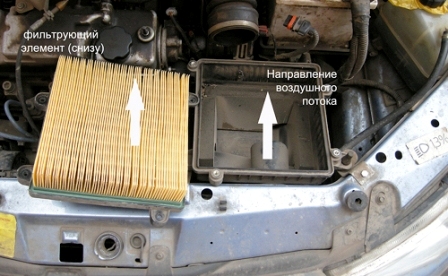

Установите новый сменный элемент, а затем произведите сборку в обратном порядке. Сменный элемент важно устанавливать с правильным направлением фильтрующих ламелей (как показано на фото ниже).

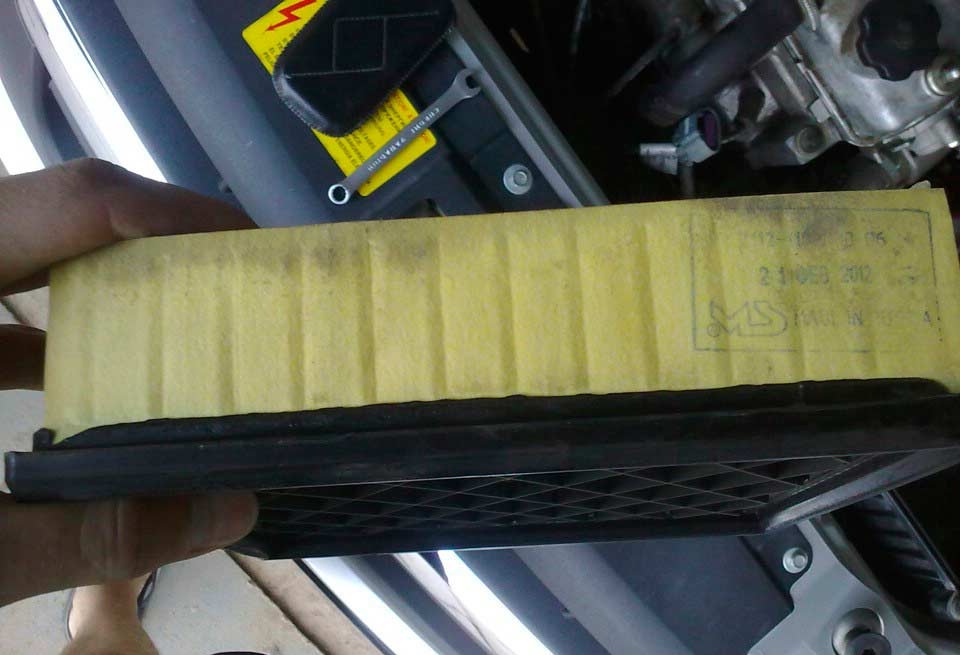

Правильность установки фильтрующего элемента воздушного фильтра двигателя Лада Гранта (ВАЗ 2190)

Если разборка происходит для дальнейшего снятия корпуса и воздуховода, выполните далее описанные операции.

6. Снимите клапан продувки адсорбера с держателя корпуса фильтра, не отсоединяя от клапана трубку и колодку жгута проводов.

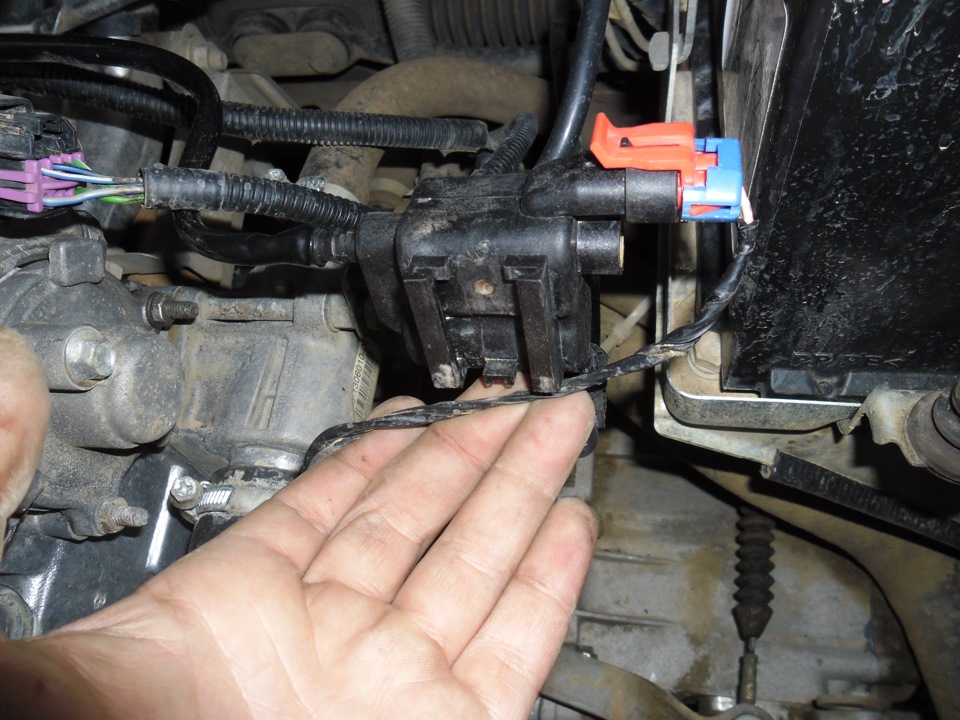

Снятый клапан продувки адсорбера Лада Гранта (ВАЗ 2190)

7. Корпус воздушного фильтра закреплен в моторном отсеке на трех резиновых опорах. Две передние опоры расположены на верхней поперечине рамки радиатора, а задняя – на кронштейне площадки аккумуляторной батареи. Выведите переднюю правую опору из прорези кронштейна корпуса фильтра.

Выведение передней правой опоры из прорези кронштейна корпуса воздушного фильтра Лада Гранта (ВАЗ 2190)

8. Аналогично выведите переднюю левую и заднюю опоры.

Выведение передней левой опоры из прорези кронштейна корпуса воздушного фильтра Лада Гранта (ВАЗ 2190)

Выведение задней опоры из прорези кронштейна корпуса воздушного фильтра Лада Гранта (ВАЗ 2190)

9. Выведите патрубок корпуса фильтра из резиновой муфты воздухозаборника.

Снятие патрубка корпуса воздушного фильтра из муфты воздухозаборника Лада Гранта (ВАЗ 2190)

10. Снимите корпус воздушного фильтра.

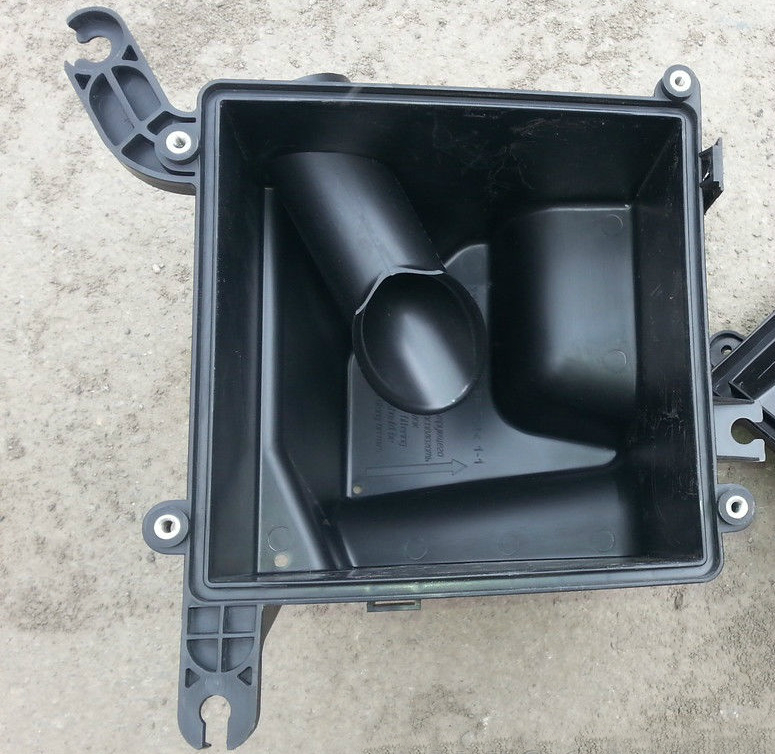

Снятый корпус воздушного фильтра двигателя Лада Гранта (ВАЗ 2190)

Примечание:

Воздухозаборник снимайте для замены, а также при демонтаже вентилятора или радиатора системы охлаждения двигателя.

11. Головкой на 10 мм отверните гайку крепления воздухозаборника.

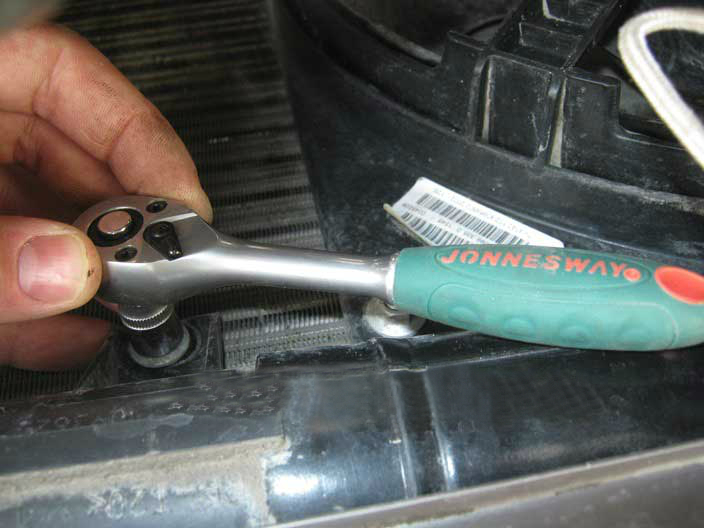

Откручивание гайки крепления воздухозаборника Лада Гранта (ВАЗ 2190)

12. Снимите воздухозаборник со шпильки кронштейна радиатора, отсоедините резиновую муфту воздухозаборника от патрубка корпуса воздушного фильтра и выньте его из моторного отсека.

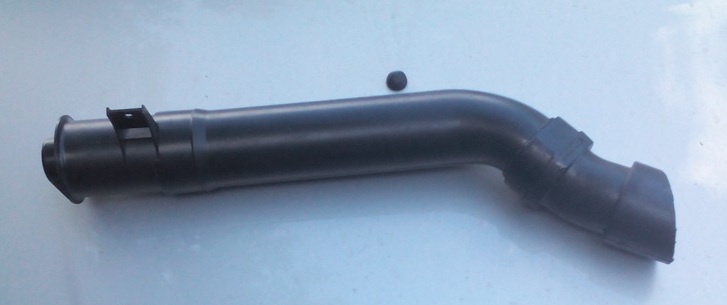

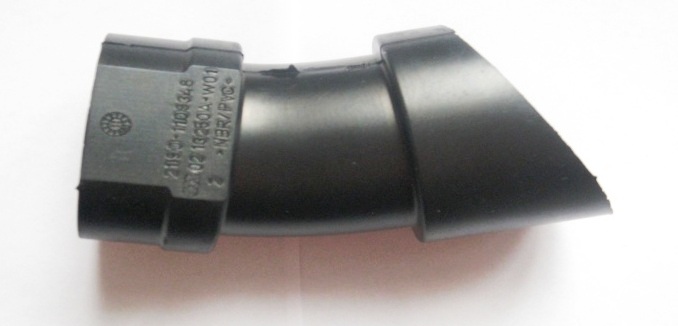

Снятый воздухозаборник Лада Гранта (ВАЗ 2190)
