Блок управления системой отопления и вентиляции Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Cистема отопления, кондиционирования и вентиляции Лада Гранта представляет собой единый комплекс, который обеспечивает максимально комфортные условия в салоне автомобиля, независимо от погодных условий и режима движения.

Панель блока управления системой установлена на консоли панели приборов.

Блок управления системой отопления и вентиляции салона Лада Гранта (ВАЗ 2190)

Блок управления системой отопления и вентиляции:

– регулятор температуры воздуха;

2 – переключатель режимов работы вентилятора;

3 – регулятор распределения потоков воздуха;

4 – рычаг управления рециркуляцией воздуха;

5 – выключатель обогрева заднего стекла.

Наружный воздух в салон автомобиля может поступать через центральные и боковые дефлекторы системы отопления и вентиляции, в зону расположения ног, головы и на ветровое стекло.

Интенсивность подачи воздуха в салон регулируется поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличивайте скорость вращения вентилятора.

Рукоятка переключателя режимов работы вентилятора подачи воздуха в салон Лада Гранта (ВАЗ 2190)

Положение рукоятки регулятора распределения потоков задает следующие направления потоков воздуха в салоне

1. Воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, а также через сопла обдува к ветровому стеклу и стеклам передних дверей автомобиля;

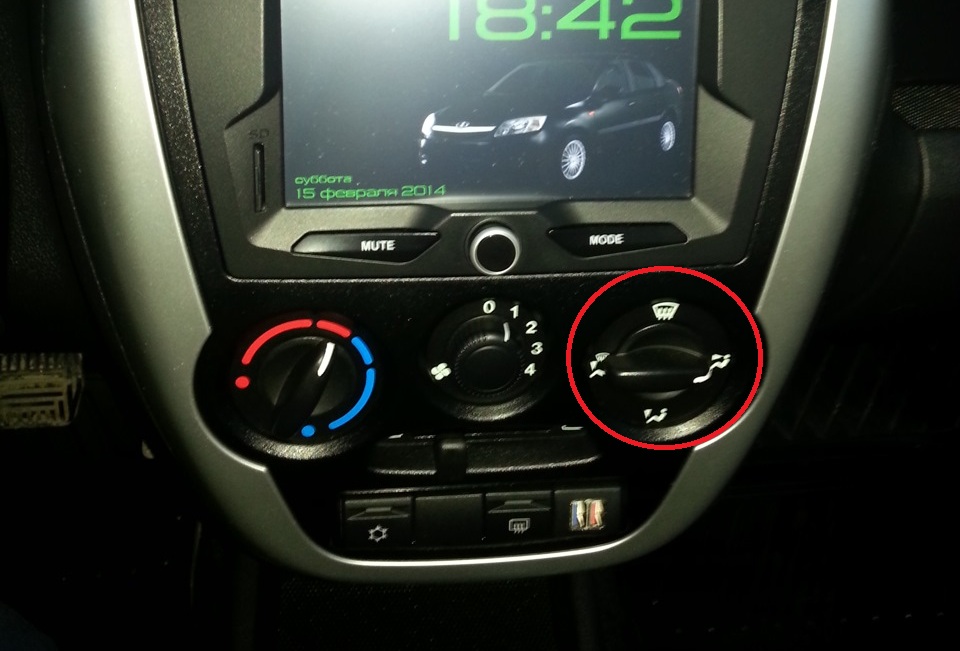

Положение регулятора для подачи воздуха в нижнюю часть салона и на ветровое стекло Лада Гранта (ВАЗ 2190)

2. Воздушный поток через сопла обдува поступает к ветровому стеклу и стеклам передних дверей автомобиля;

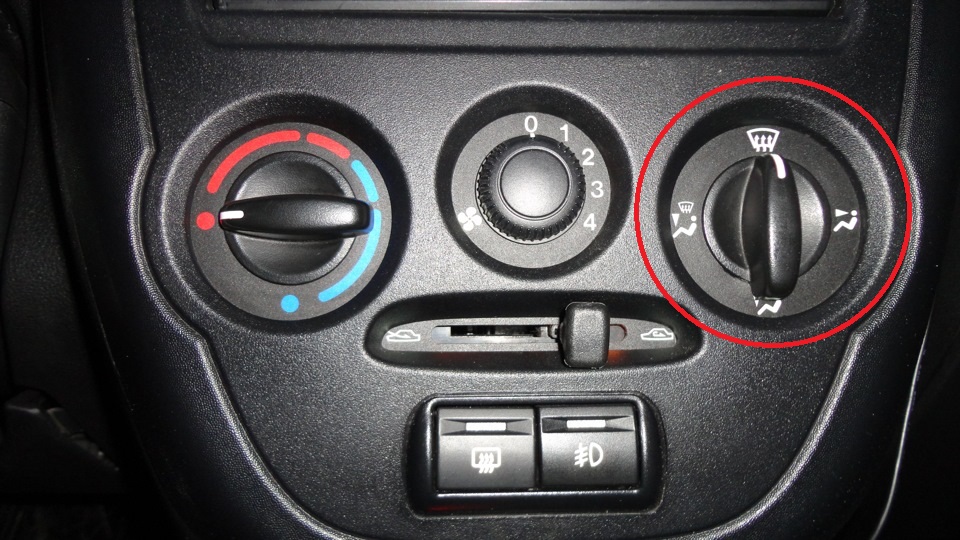

Положение регулятора для подачи воздуха на ветровое стекло Лада Гранта (ВАЗ 2190)

3. Воздушный поток через боковые и центральный дефлекторы поступает в верхнюю часть салона автомобиля для обдува водителя и пассажиров.

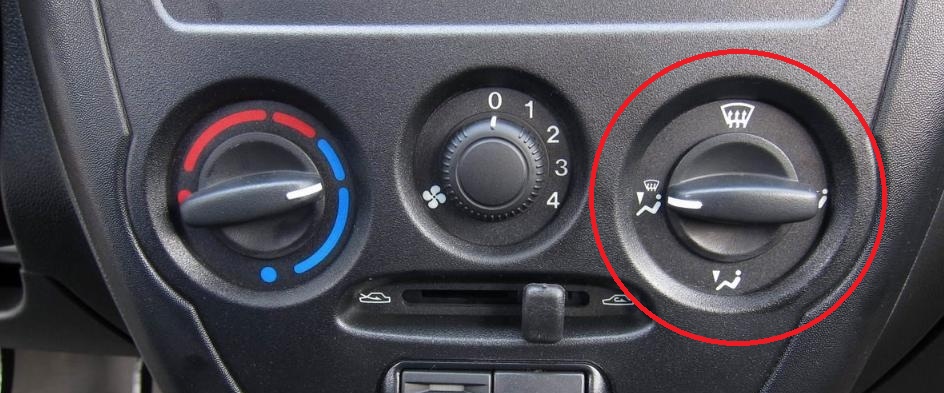

Положение регулятора для подачи воздуха в верхнюю часть салона Лада Гранта (ВАЗ 2190)

4. Воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров.

Положение регулятора для подачи воздуха в нижнюю часть салона Лада Гранта (ВАЗ 2190)

Регулятор температуры воздуха

Регулятор температуры воздуха в салоне Лада Гранта (ВАЗ 2190)

Поворотом рукоятки регулятора температуры воздуха изменяйте температуру воздуха, поступающего в салон.

Для повышения температуры воздуха поверните рукоятку регулятора влево, в красный сектор шкалы, а для снижения температуры воздуха – вправо, в синий сектор. С ее помощью можно определять откуда брать воздух печке – с салона либо снаружи. С салона нужно брать, когда на улице есть неприятный запах, или нужно прогреть машину быстрее.

Рычаг управления системой рециркуляции

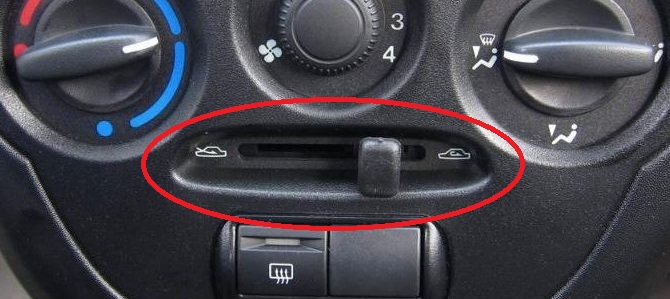

Рычаг управления системой рециркуляции воздуха в салоне Лада Гранта (ВАЗ 2190)

Для включения режима рециркуляции переведите рычаг в крайнее правое положение. При включенном режиме рециркуляции наружный воздух не поступает в салон, а вентилятор воздухонагнетателя обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при запыленности и загазованности окружающего воздуха.

Для поступления в салон наружного воздуха переведите рычаг в крайнее левое положение.

Направления и интенсивность потоков воздуха через боковые и центральные дефлекторы системы вентиляции и отопления регулируются соответствующим поворотом направляющих лопаток до их полного открытия и поворотом корпуса дефлектора.

Примечание:

Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как это обычно приводит к запотеванию стекол.

Выключатель обогрева заднего стекла

Размещение на центральной панели выключателя обогрева заднего стекла Лада Гранта (ВАЗ 2190)

Включение и выключение обогрева заднего стекла осуществляется нажатием клавиши при включенном зажигании. Включается она кнопкой, расположенной ниже рукоятки.

Источник: carpedia.club
