Проверка состояния, замена ремня привода ГРМ и натяжного ролика на двигателях ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186 Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
30 мин. - 1 час
Автосервисы рядом

Инструменты:

  • Шестигранный ключ на 5 мм
  • Домкрат винтовой
  • Балонный ключ
  • Ключ трещоточный
  • Головка на 8 мм
  • Головка на 10 мм
  • Головка на 13 мм
  • Отвертка плоская средняя
  • Вороток под торцевую насадку
  • Насадка на вороток на 17 мм
  • Гаечный ключ рожковый на 19 мм
  • Гаечный ключ накидной прямой на 15 мм
  • Гаечный ключ накидной изогнутый на 8 мм
  • Динамометрический ключ
  • Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)

Детали и расходники:

  • Ремень привода ГРМ (к.н. 21116-1006040)
  • Натяжной ролик ремня привода ГРМ
  • Башмак - 2 шт.

Примечания:

Проверку состояния ремня привода газораспределительного механизма (ГРМ) проводим на холодном двигателе (15-35°C) через каждые 15 тыс.км пробега.

Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводите через каждые 75 тыс.км пробега или в случае обнаружения на ремне дефектов.

Проверка состояния ремня привода ГРМ

1. Шестигранным ключом на 5 мм отверните четыре винта (на двигателе ВАЗ 11183 - три болта) крепления передней верхней крышки привода ГРМ и снимите ее.

Размещение болтов крепления верхней крышки привода ГРМ Лада Гранта (ВАЗ 2190)

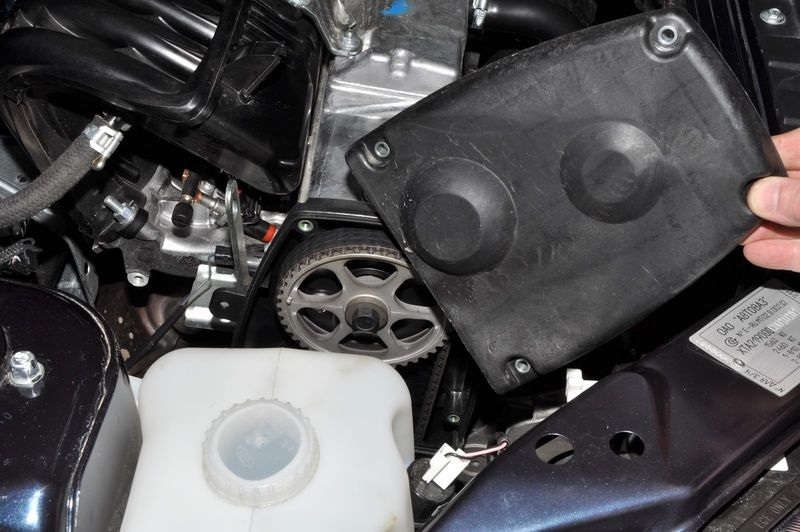

Снятие верхней крышки привода газораспределительного механизма Лада Гранта (ВАЗ 2190)

Примечание:

В двигателе ВАЗ-11183 болтами бокового крепления крышки также прикреплены держатели проводов.

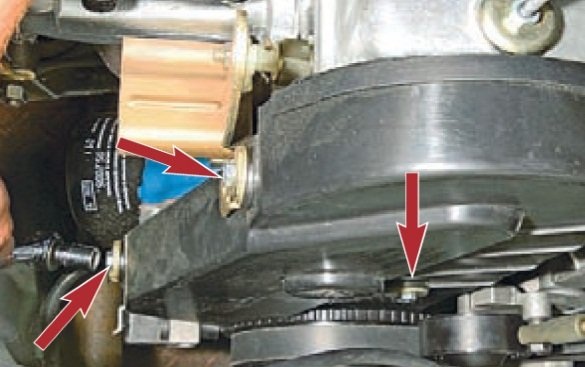

Размещение болтов крепления передней крышки защиты ремня ГРМ двигателя ВАЗ-11183 Лада Гранта (ВАЗ 2190)

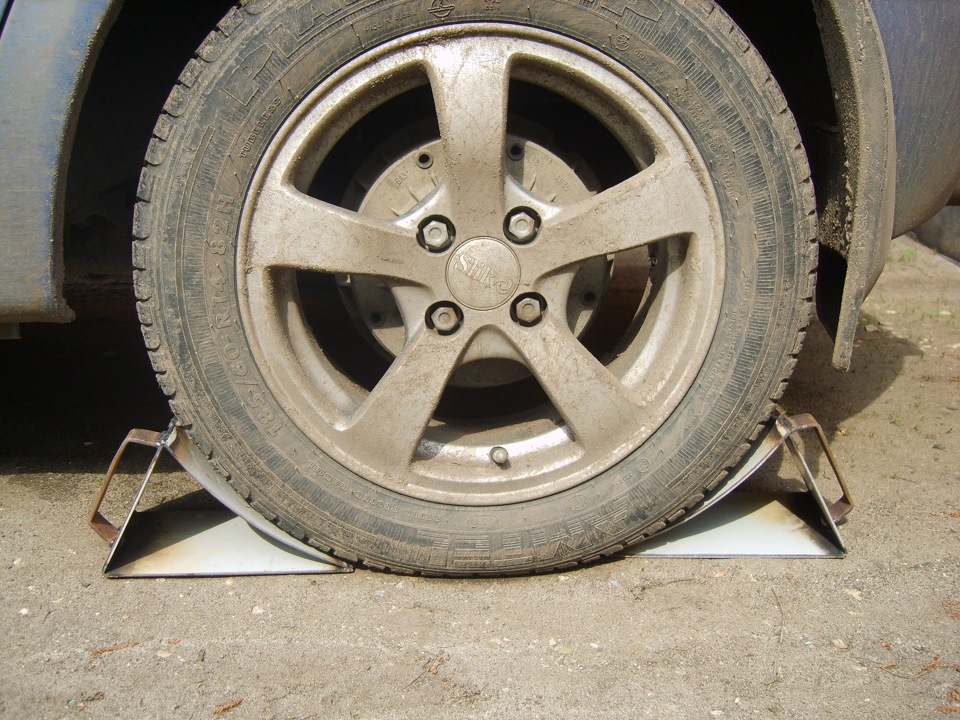

2. Включите пятую передачу в коробке передач и подложите под колеса автомобиля противооткатные упоры («башмаки»).

Установка противооткатных упоров (башмаков) под колеса Лада Гранта (ВАЗ 2190)

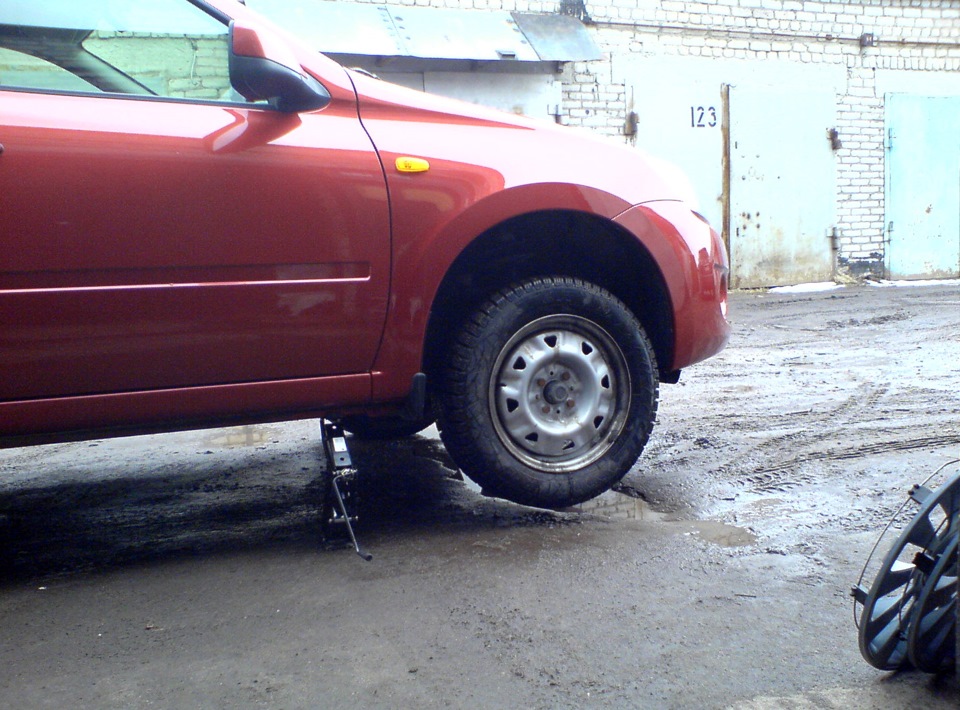

3. Домкратом поднимите правое переднее колесо.

Вывешивание домкратом правого переднего колеса Лада Гранта (ВАЗ 2190)

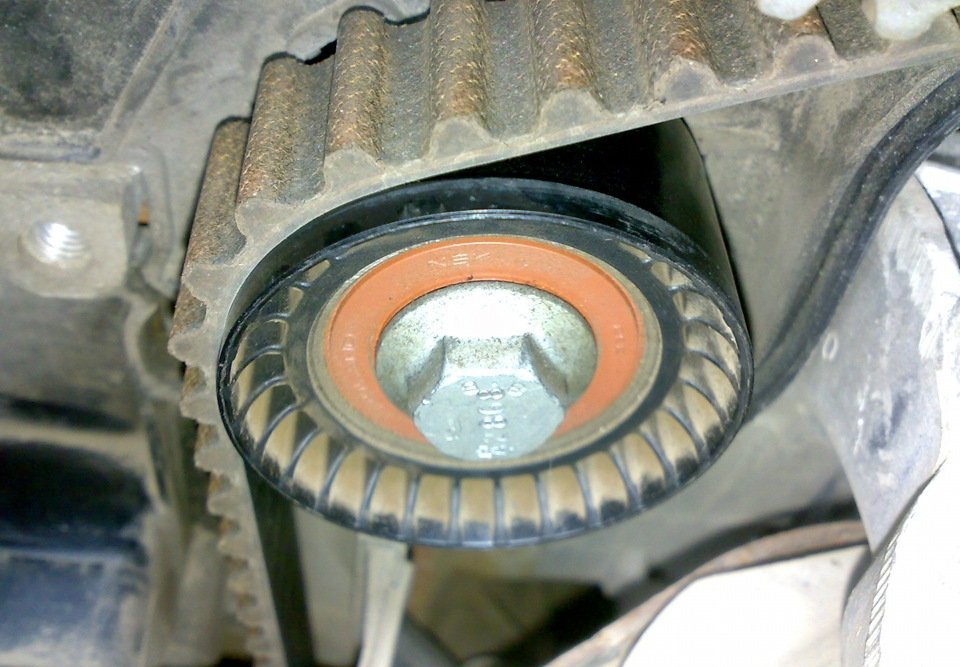

4. Вращая колесо по часовой стрелке, проверните коленчатый вал двигателя и осмотрите ремень привода ГРМ. При нормальном натяжении ремня, вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

Метки правильного натяжения ремня ГРМ на натяжном ролике привода Лада Гранта (ВАЗ 2190)

5. Проверьте состояние ремня привода ГРМ. Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (на фото выше), ремень замените. Также следует поменять ремень на новый при обнаружении на нем следов моторного масла (перед монтажом нового ремня причину попадания масла на ремень нужно устранить) или при замене насоса охлаждающей жидкости.

Степень износа ремня привода газораспределительного механизма Лада Гранта (ВАЗ 2190)

Примечание:

Выход из строя ремня привода ГРМ (обрыв и срезание зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя.

Снятие ремня привода ГРМ и установка поршня 1-го цилиндра в положение ВМТ

1. Снимите правое переднее колесо и правый грязезащитный щиток моторного отсека с помощью домкрата, балонного ключа и отвертки.

2. Демонтируйте ремень привода генератора, как описано во второй половине этой статьи.

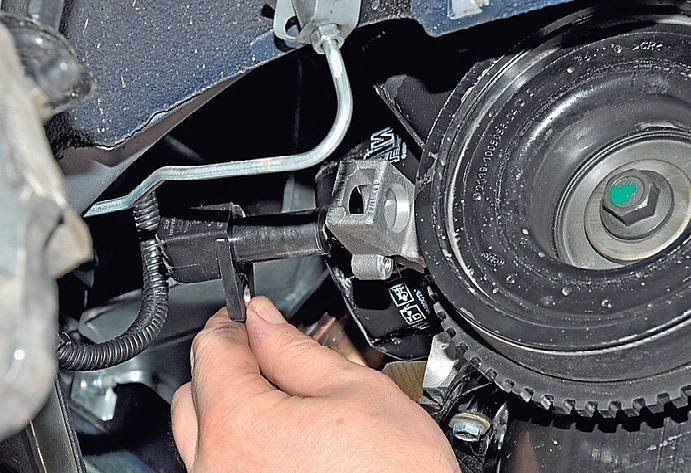

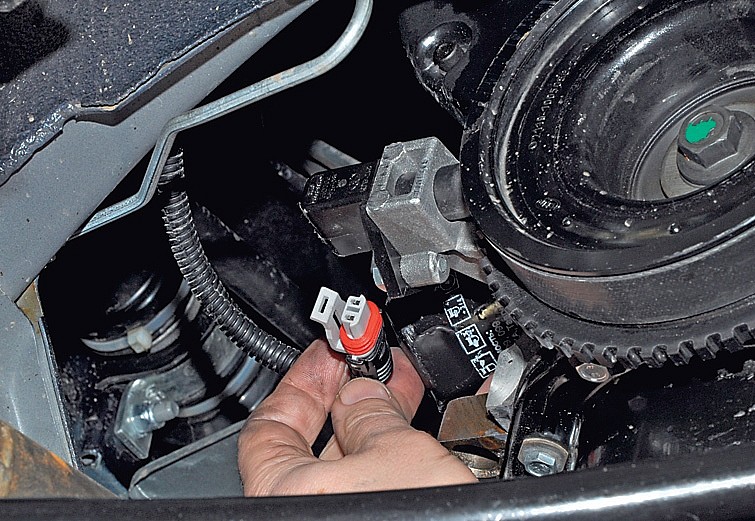

3. Отсоедините колодку проводов от разъема датчика положения коленчатого вала.

Отсоединение колодки проводов от разъема датчика положения коленчатого вала Лада Гранта (ВАЗ 2190)

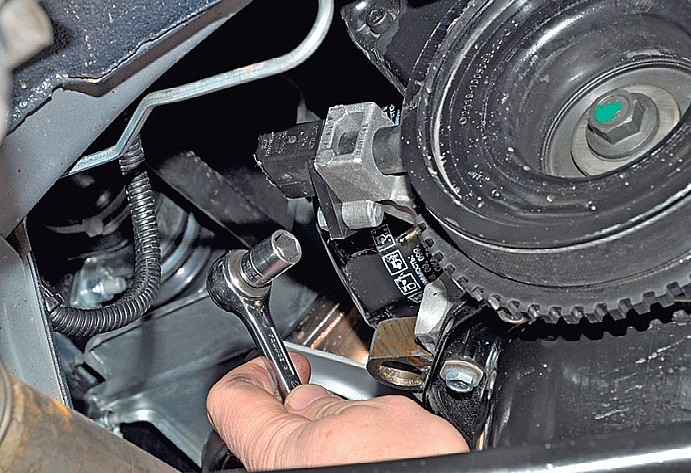

4. Головкой на 10 мм отверните болт крепления датчика и извлеките сам датчик.

Откручивание болта крепления датчика положения коленчатого вала Лада Гранта (ВАЗ 2190)

Извлечение датчика положения коленчатого вала из блока двигателя Лада Гранта (ВАЗ 2190)

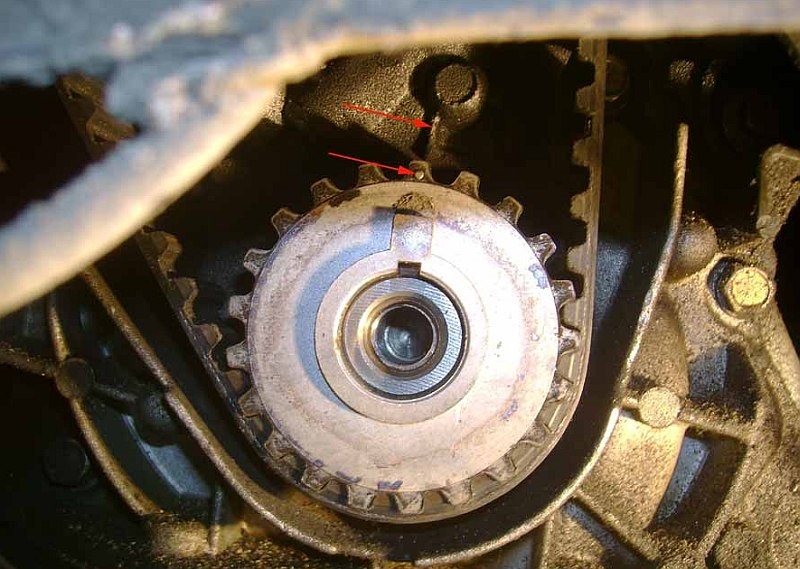

5. Перед демонтажем ремня обязательно проверьте фазы газораспределения двигателя – установите поршень 1‑го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия. Для этого воротком с насадкой на 17 мм проворачивайте коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ.

Проворачивание коленчатого вала двигателя Лада Гранта (ВАЗ 2190)

Совпадение меток распредвала газораспределительного механизма Лада Гранта (ВАЗ 2190)

Примечание:

Хотя описанный метод является наиболее точным, проворачивать коленчатый вал за болт крепления к нему шкива весьма неудобно. Можно сделать это двумя альтернативными способами:

1. Включите любую передачу (лучше 4-ю или 5-ю) и медленно прокатите автомобиль до совпадения меток на шкивах распределительных валов с меткой на задней крышке ремня привода распределительных валов;

2. Включите любую передачу и вывесите одно из передних колес. Затем поворачивайте вывешенное колесо до совпадения метки на шкиве распределительного вала с меткой на задней крышке ремня привода распределительного вала (этот метод описан в п.2-4 начала этой статьи).

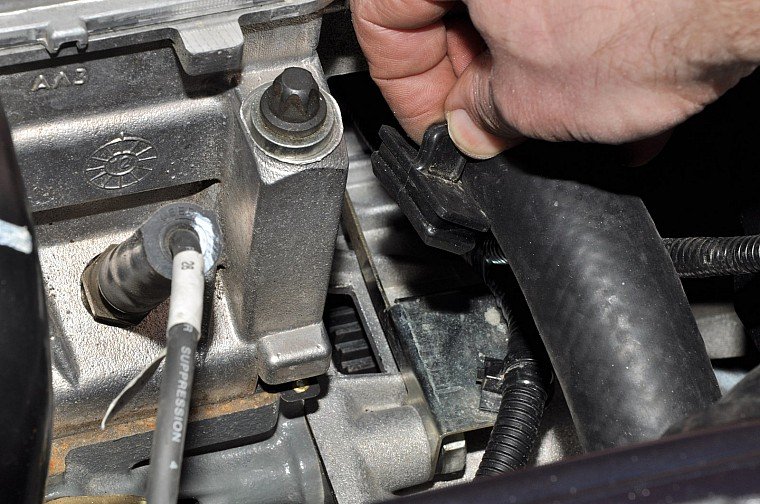

6. Чтобы убедиться в правильном положении коленчатого вала, извлеките резиновую заглушку смотрового окна в верхней части картера сцепления.

Извлечение заглушки смотрового окна картера сцепления Лада Гранта (ВАЗ 2190)

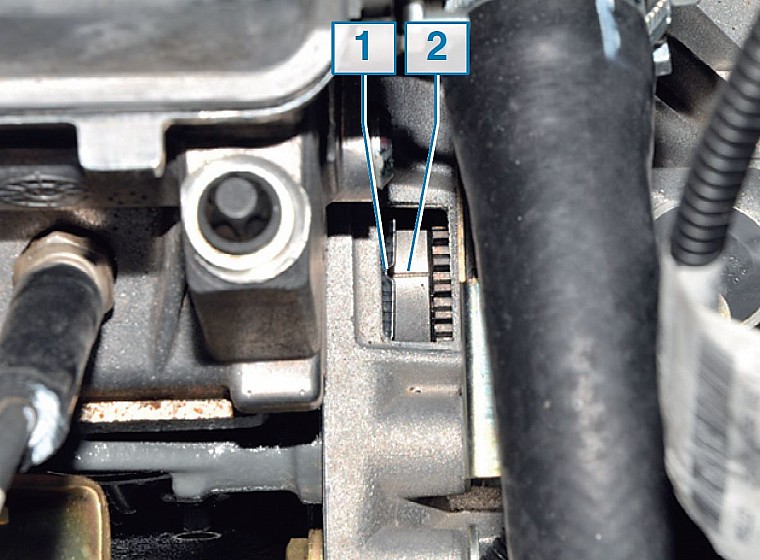

7. Посмотрите в смотровое окошко: риска 2 на маховике должна располагаться напротив прорези 1 шкалы на верхней крышке картера сцепления.

Совпадение меток на маховике Лада Гранта (ВАЗ 2190)

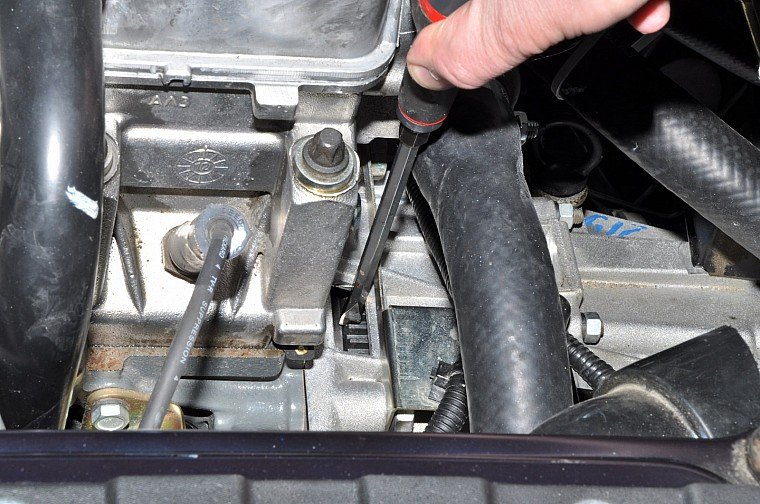

8. Перед отворачиванием болта крепления шкива привода генератора, попросите помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

Фиксация от проворачивания коленчатого вала двигателя Лада Гранта (ВАЗ 2190)

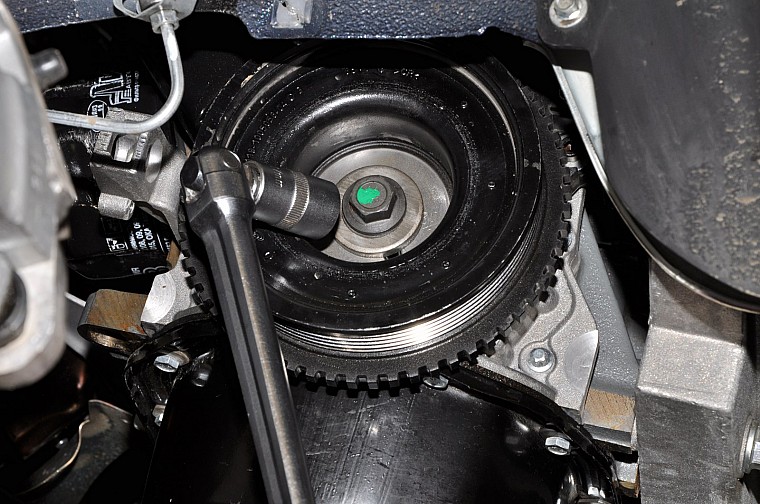

9. Воротком с насадкой на 17 мм отверните болт крепления шкива привода генератора и снимите его.

Отворачивание болта крепления шкива привода генератора Лада Гранта (ВАЗ 2190)

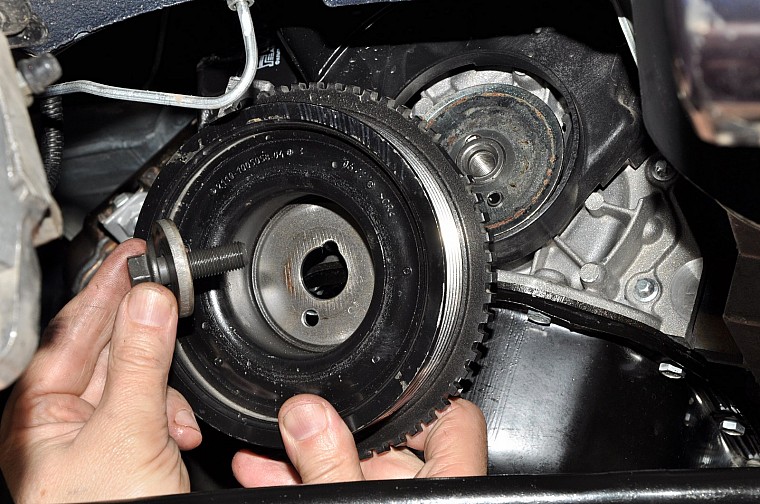

10. Затем снимите шайбу за снятым шкивом привода генератора.

Шайба шкива привода генератора Лада Гранта (ВАЗ 2190)

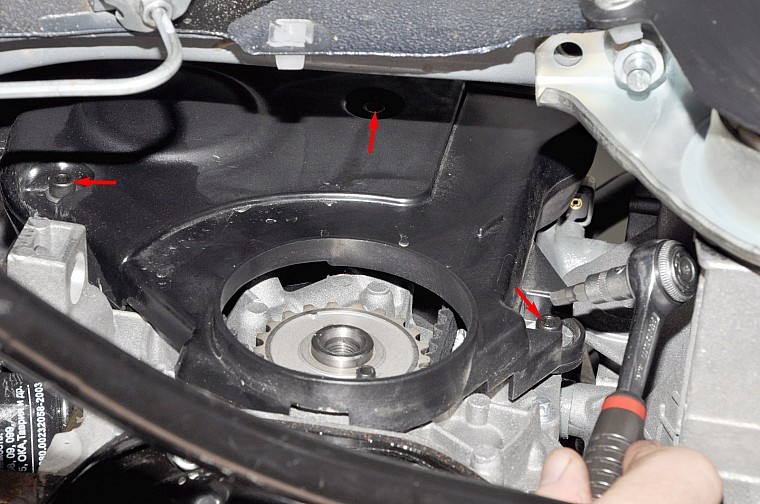

11. Шестигранным ключом на 5 мм отверните три винта крепления передней нижней крышки привода ГРМ и снимите крышку.

Размещение болтов крепления нижней крышки привода газораспределительного механизма Лада Гранта (ВАЗ 2190)

Снятие нижней крышки привода газораспределительного механизма Лада Гранта (ВАЗ 2190)

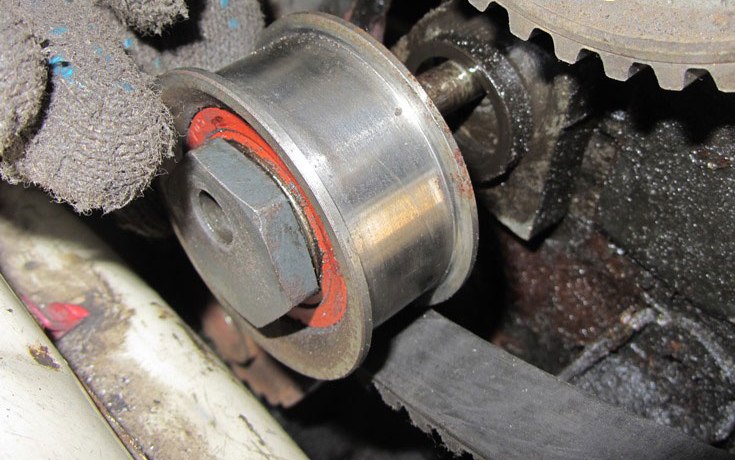

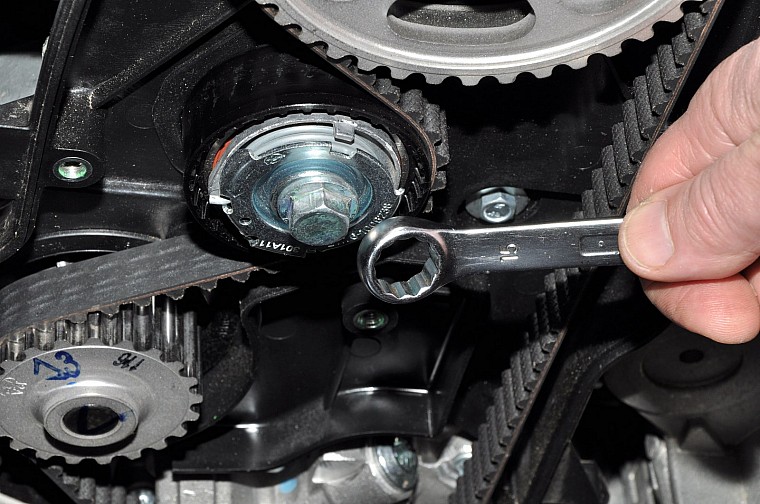

12. Накидным ключом на 15 мм ослабьте затяжку болта крепления натяжного ролика. При этом натяжной ролик повернется и натяжение ремня ослабнет.

Ослабление затяжки натяжного ролика ремня привода газораспределительного механизма Лада Гранта (ВАЗ 2190)

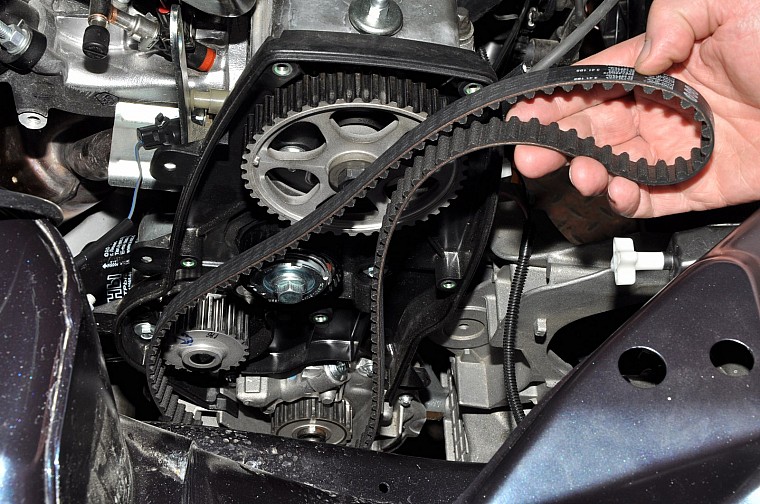

13. Снимите ремень привода ГРМ со шкивов коленчатого и распределительного валов и выните его из моторного отсека.

Снятие ремня привода газораспределительного механизма Лада Гранта (ВАЗ 2190)

Примечание:

После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание упирания поршней в клапаны.

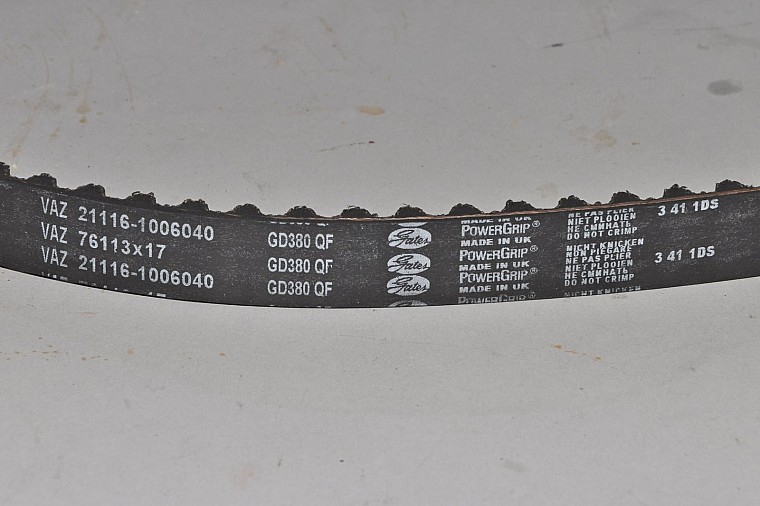

Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113) выглядит, как показано ниже.

Маркировка ремня привода газораспределительного механизма для Лада Гранта (ВАЗ 2190)

Установка ремня привода ГРМ и замена натяжного ролика

1. Для снятия натяжного ролика ремня отверните болт его крепления накидным ключом на 15 мм и снимите сам ролик.

Снятие натяжного ролика ремня привода газораспределительного механизма Лада Гранта (ВАЗ 2190)

2. Оцените состояние подшипника натяжного ролика: повращайте пластмассовую обойму ролика, удерживая его за эксцентрик. Ролик должен вращаться бесшумно, равномерно и без заеданий. В противном случае ролик необходимо заменить.

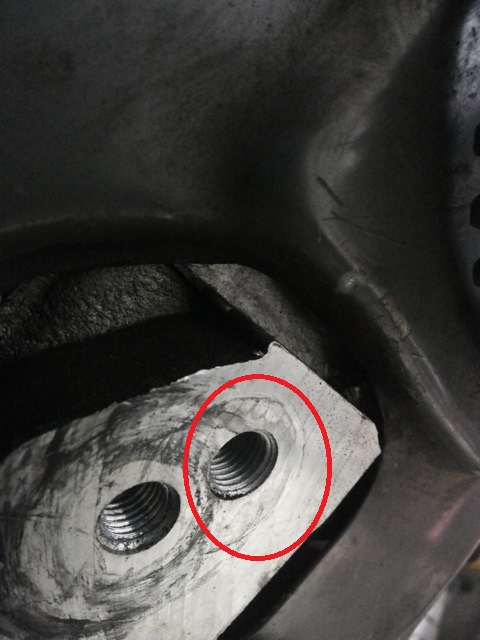

3. Устанавливайте натяжной ролик на место, окончательно не затягивая болт его крепления. Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика. В данном случае болт крепления ролика вворачивайте в верхнее отверстие головки блока цилиндров.

Резьбовое отверстие для установки болта натяжного ролика ГРМ Лада Гранта (ВАЗ 2190)

4. Установите ремень привода ГРМ в обратной последовательности. Перед установкой ремня убедитесь в совмещении установочных меток коленчатого и распределительного валов. Наденьте ремень на зубчатый шкив коленчатого вала, затем, натягивая обе ветви ремня, наденьте заднюю ветвь на шкив насоса охлаждающей жидкости и заведите ее за натяжной ролик, а переднюю – надевайте на шкив распределительного вала.

Установка ремня привода газораспределительного механизма Лада Гранта (ВАЗ 2190)

5. При необходимости доверните шкив распределительного вала в сторону наименьшего хода до совпадения зубьев ремня с впадинами шкива. Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки. Для этого вставляем в пазы наружного диска ролика стержни (∅4 мм, расстояние между стержнями 18 мм) специального ключа. Можно также использовать съемник для стопорных колец (для наглядности показано на снятом ролике).

Круглогубцы изогнутые для поворота натяжного ролика ремня привода ГРМ Лада Гранта (ВАЗ 2190)

6. Натяните ремень, поворачивая натяжной ролик ремня против часовой стрелки до момента совпадения выреза 1 наружного диска ролика с прямоугольным выступом его внутренней втулки 2. Затяните болт крепления ролика требуемым моментом.

Совпадение меток натяжного ролика ремня привода ГРМ Лада Гранта (ВАЗ 2190)

Примечание:

Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика. Недостаточное натяжение ремня тоже приводит к его преждевременному выходу из строя и может вызвать нарушение фаз газораспределения.

7. Проверните коленчатый вал на два оборота по часовой стрелке. Проверьте натяжение ремня и совпадение установочных меток коленчатого и распределительного валов. При снятом шкиве привода генератора правильное положение коленчатого вала удобно контролировать по совмещению метки 1 на зубчатом шкиве коленчатого вала с ребром 2 крышки масляного насоса.

Совпадение меток шкива коленчатого вала и выступа масляного насоса Лада Гранта (ВАЗ 2190)

8. При необходимости повторите регулировку фаз газораспределения (п.5-7 "Снятие ремня привода ГРМ") и натяжение ремня привода ГРМ.

9. Соберите все в обратной последовательности.

Примечание:

Для правильной установки и натяжения ремня привода генератора, воспользуйтесь информацией, описанной здесь или здесь (в зависимости от наличия или отсутствия в конструкции натяжительного ролика ремня генератора).
