Снятие топливного бака Lada Granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Отвертка плоская средняя
• Молоток малый
• Отвертка крестовая средняя
• Ключ трещоточный
• Удлинитель
• Головка на 8 мм
• Высокая головка на 10 мм
• Головка на 13 мм
• Опора

Детали и расходники:

• Шланг
• Канистра

Примечания:

Топливный бак снимайте для его промывки или замены.
Работу выполняйте на смотровой канаве или эстакаде.
Операции выполняйте при пустом баке или когда в нем осталось не более 5 л топлива. Топливо из бака можно удалить, демонтировав топливный модуль и откачав шлангом бензин в канистру через отверстие в баке. Если топливный модуль не демонтируете, то отсоедините от разъема его крышки колодку жгута проводов, как описано здесь.

1. Высокой головкой на 10 мм отверните четыре гайки крепления теплозащитного экрана бака и снимите экран.

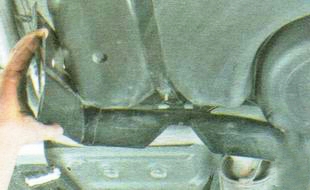

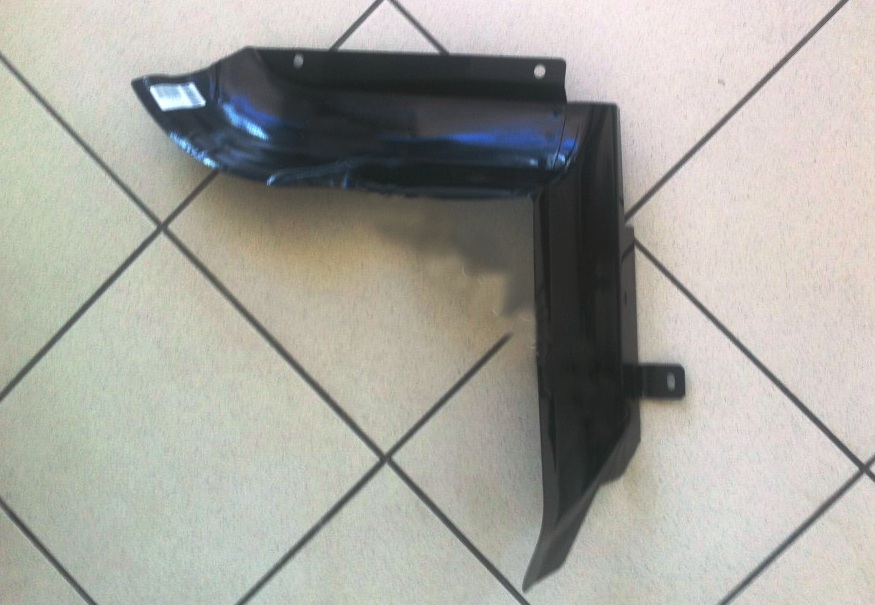

2. Снимите теплозащитный экран топливного бака.

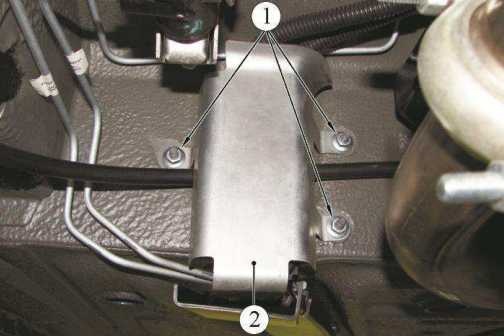

3. Отверните три гайки 1 крепления защиты 2 шлангов топливной магистрали и снимите защиту топливных шлангов.

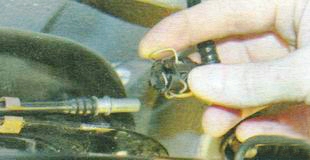

4. Отжав пружинные фиксаторы, отсоедините наконечники топливных шлангов, установленных на бензобаке, от штуцеров топливной магистрали.

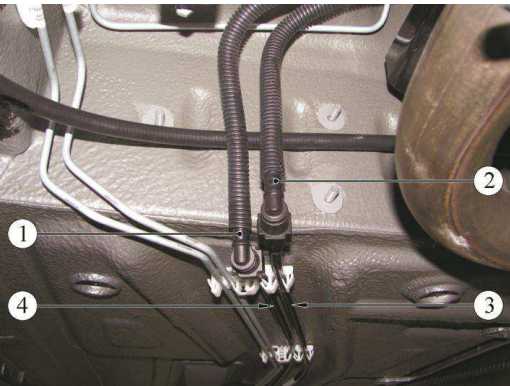

Топливные трубки Лада Гранта:

1 – трубка адсорбера;

2 – трубка топливного фильтра и топливного патрубка;

3 – топливный шланг;

4 – трубка паропровода средняя.

5. Аналогично отсоедините от топливного шланга бензобака шланг гравитационного клапана.

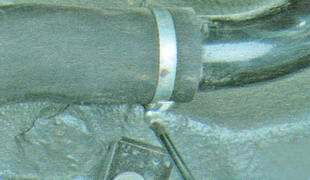

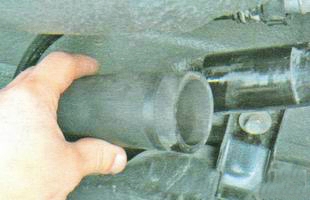

6. Крестовой отверткой ослабьте затяжку хомута крепления соединительного шланга заливной горловины бензобака и отсоедините шланг от патрубка бензобака.

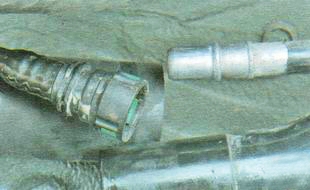

7. Отсоедините от штуцера в задней части бензобака шланг воздухоотводящего трубопровода заливной горловины, отжав пружинный фиксатор его наконечника.

8. Установите под топливный бак (бензобак) опору.

9. Головкой на 13 мм выверните два болта 1 хомутов крепления 2 топливного бака (бензобака 3) и отведите хомуты крепления бензобака вперед.

Крепление топливного бака:

1 – болты фиксации хомутов бензобака;

2 – хомуты фиксации топливного бака;

3 – бак топливный.

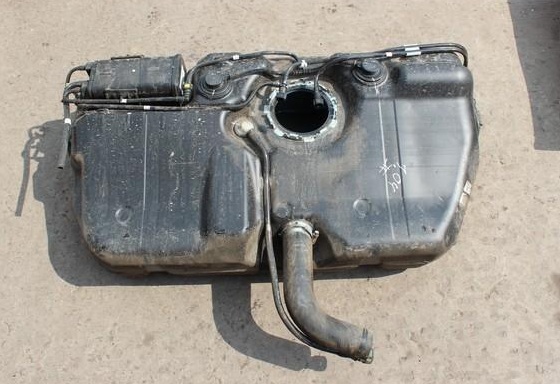

10. Снимите топливный бак в сборе с адсорбером, топливным модулем, топливным фильтром и соединяющими их трубками.

11. Установите топливный бак в обратной последовательности.
