Снятие центральной накладки панели приборов Lada Granta

Инструмент:

• Набор пластиковых монтажек
• Отвертка плоская малая

Примечания:

Накладку снимайте при необходимости демонтажа головного устройства системы звуковоспроизведения, выключателей, панели приборов.

1. Поддев пластиковыми монтажками сверху  и снизу, и снизу, выньте выньте магнитолу/заглушку магнитолы из ниши для головного устройства системы звуковоспроизведенияи снимите из магнитолы/достаньте из ниши две колодки жгутов проводов для подсоединения головного устройства системы звукововоспроизведения.

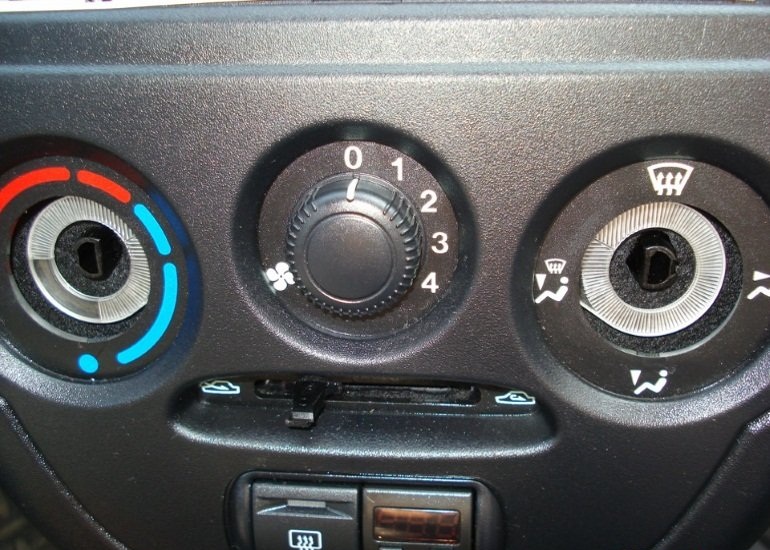

2. Снимите регуляторы температуры отопителя/кондиционера и регулятор направления воздушного потока, потянув их на себя.

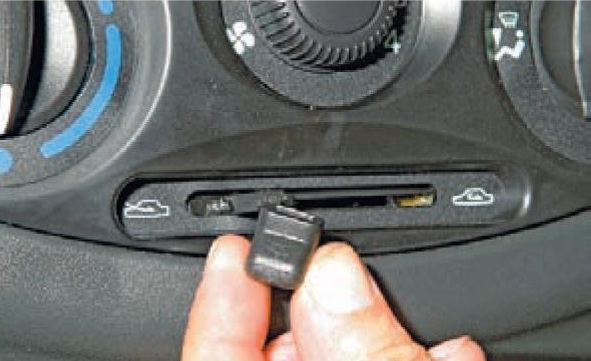

3. Снимите ручку с рычага управления рециркуляцией воздуха, также потянув ее на себя.

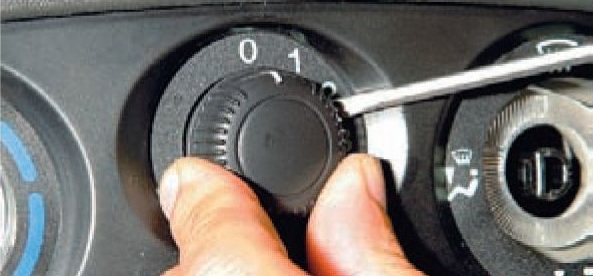

4. Затем с помощью отвертки аккуратно снимите регулятор режимов работы вентилятора.

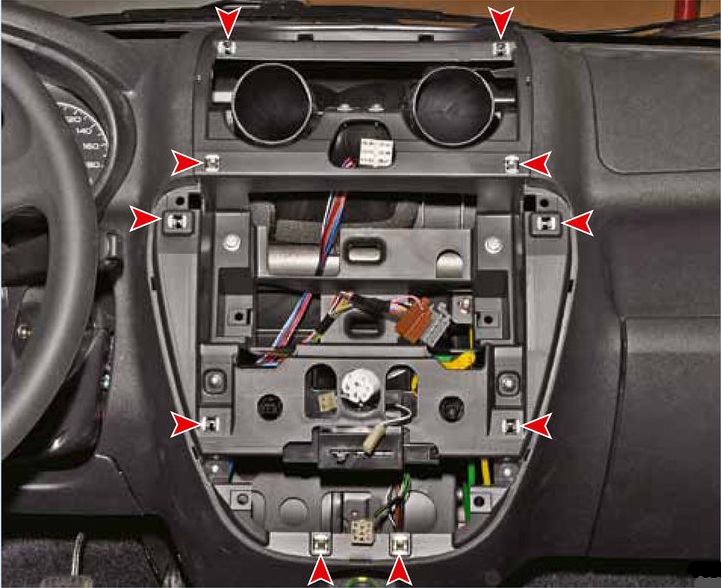

5. Поддев отверткой и преодолев сопротивление десяти фиксаторов, отведите центральную накладку от панели приборов, насколько это позволяет сделать длина проводов.

6. Отсоедините колодку проводов от патрона лампы подсветки регулятора распределения потоков воздуха.

7. Нажав на фиксатор, отсоедините колодку жгута проводов от выключателя обогрева заднего стекла.

8. Нажав на фиксатор, отсоедините колодку жгута проводов от переключателя режимов работы вентилятора и колодку проводов от патрона лампы подсветки регулятора температуры воздуха.

9. Нажав на фиксатор, отсоедините колодку жгута проводов от выключателя аварийной сигнализации, и снимите центральную накладку панели приборов.

10. Установите центральную накладку панели приборов в обратной последовательности.
