Инструменты:
- Вороток под торцевую насадку
- Удлинитель под торцевую насадку на вороток
- Насадка на вороток на 8 мм
- Насадка на вороток на 10 мм
- Ключ трещоточный
- Головка на 13 мм
- Гаечный ключ рожковый на 13 мм
- Гаечный ключ накидной прямой на 13 мм
- Отвертка плоская малая
- Отвертка плоская большая
- Щипцы для стопорных колец
- Плоскогубцы
- Штангенциркуль
Детали и расходники:
- Мел
- Аэрозольная смазка типа WD-40
- Смазка ЛСЦ-15
- Втулки и демпфер наконечника реактивной тяги (при необходимости)
- Пластмассовые шайбы оси рычага переключения передач (при необходимости)
- Шаровая опора рычага переключения передач (при необходимости)
Примечания:
Снимайте и разбирайте механизм управления коробкой передач для замены пластмассовых шайб оси рычага переключения передач и шаровой опоры.
Работу выполняйте на смотровой канаве или эстакаде.
1. Снимите средний грязезащитный щиток, как описано в этой статье.

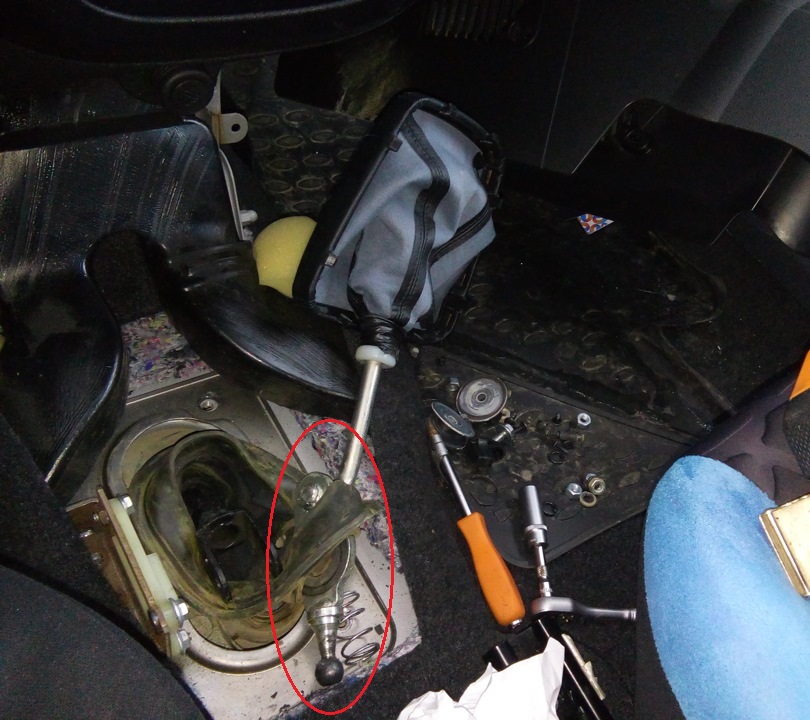

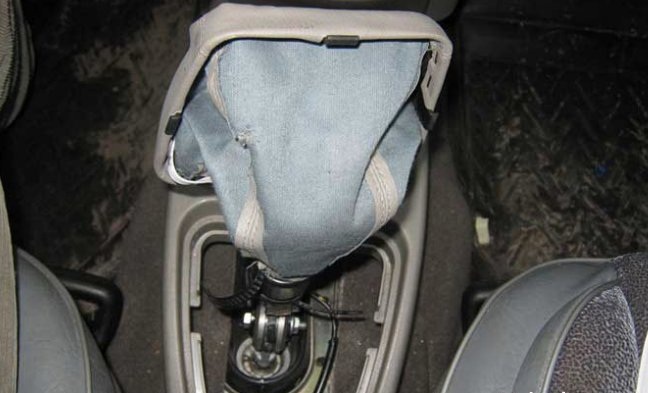

2. В салоне автомобиля, преодолевая сопротивление фиксаторов, с помощью ответки выньте рамку крепления чехла рычага переключения передач из отверстия в туннеле пола.

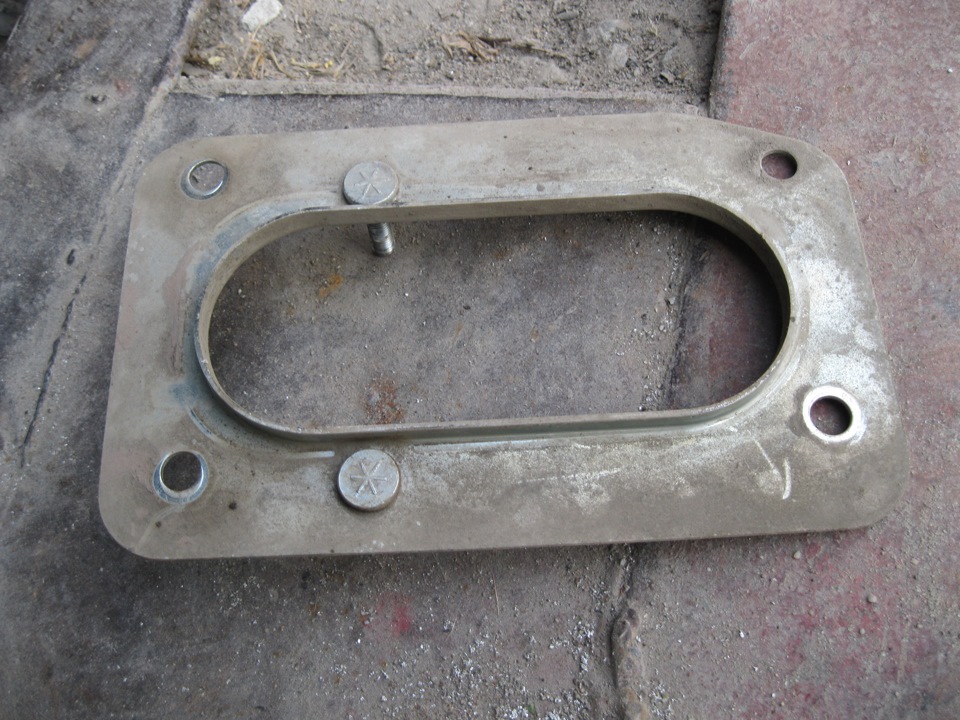

Снятие рамки чехла рычага переключения передач:
1 – чехол рычага переключения передач с рамкой;
2 – облицовка туннеля пола.
3. Сдвиньте чехол вместе с рамкой по рычагу переключения передач.
4. Вывернув чехол наизнанку, размотайте изоляционную ленту, охватывающую чехол рычага (при последуюущей сборке изоляционную ленту можно заменить на пластмассовый хомут).

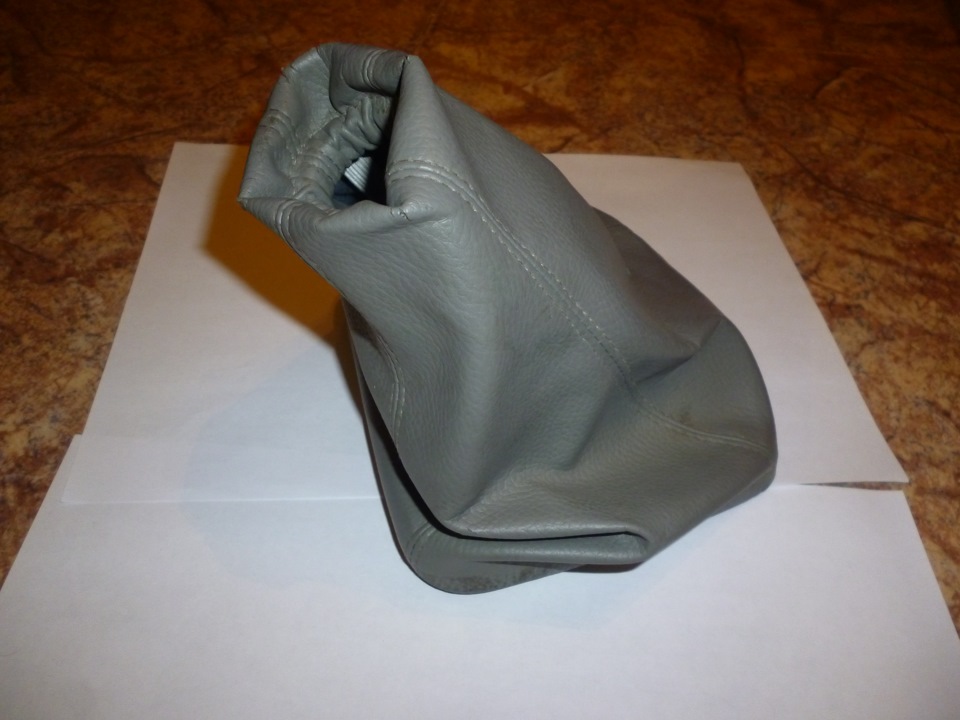

5. Стяните чехол вместе с рамкой с рычага переключения передач и с рукоятки рычага.

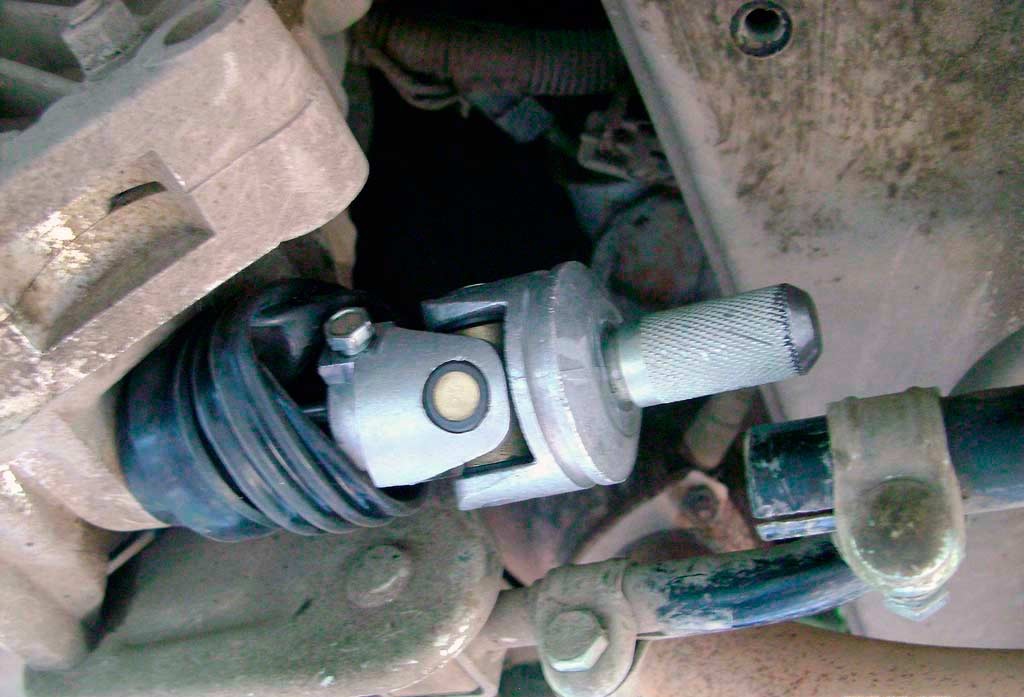

6. Снизу автомобиля мелом пометьте положения хвостовика шарнира штока переключателя передач относительно тяги управления (это поможет при последующей сборке деталей).

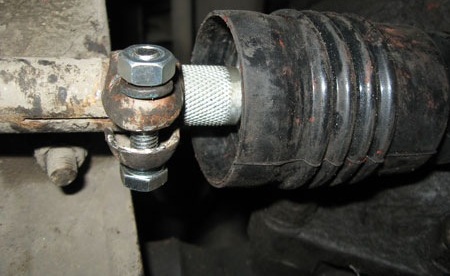

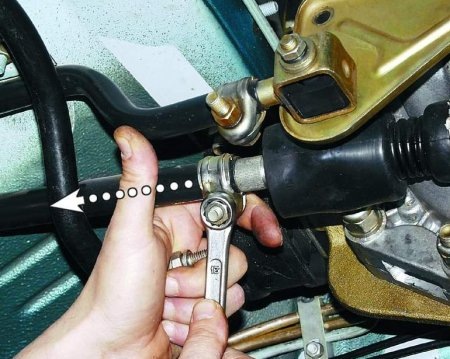

7. Накидным ключом на 13 мм ослабьте затяжку гайки стяжного болта хомута крепления тяги управления к хвостовику коробки передач для снятия тяги в сторону от коробки передач.
8. Плоской отверткой разожмите хомут и сдвиньте его по тяге.
9. Снимите тягу управления с хвостовика шарнира штока переключателя передач.

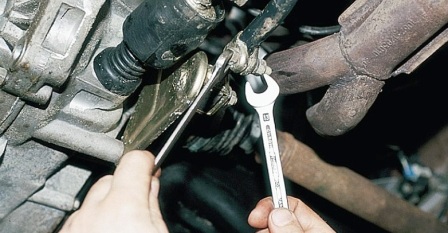

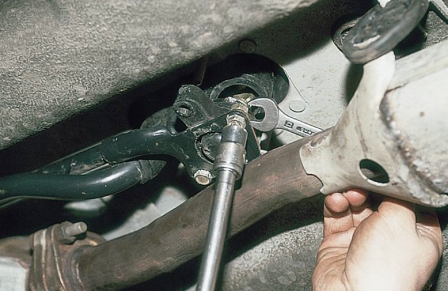

10. Для снятия реактивной тяги, двумя ключами на 13 мм ослабьте затяжку гайки стяжного болта хомута крепления реактивной тяги к наконечнику и снимите тягу с наконечника.

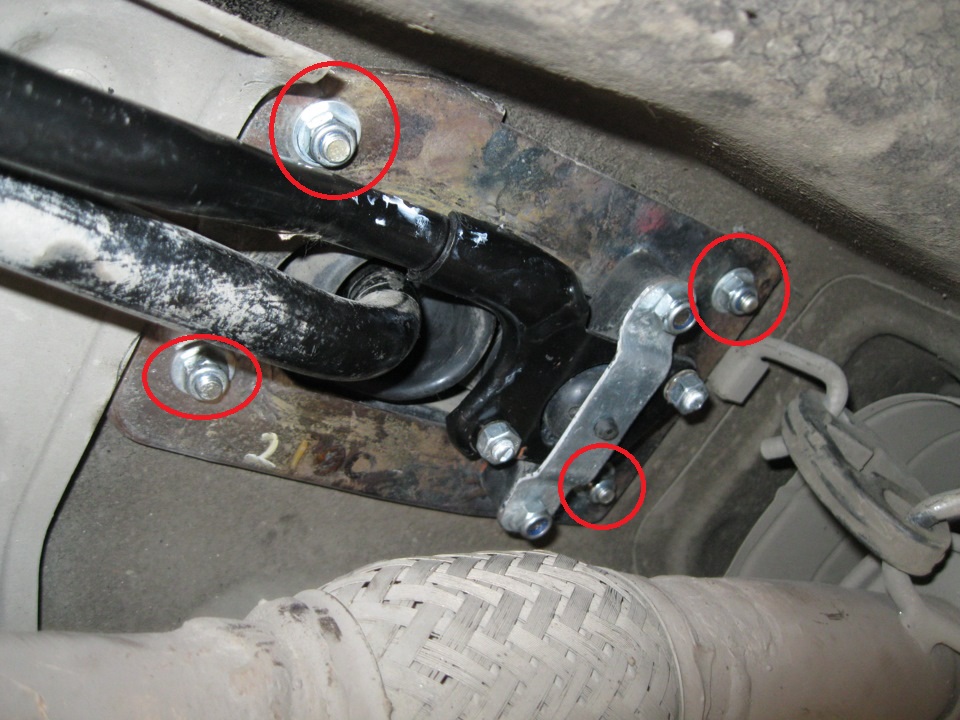

11. Воротком с насадкой на 13 мм отверните четыре гайки крепления основания рычага переключения передач.
Примечание:
Снятие механизма управления коробкой передач (п.11-12) можно делать после извлечения рычага с обоймы (после п.19-21).
12. Снимите механизм управления коробкой передач вниз.

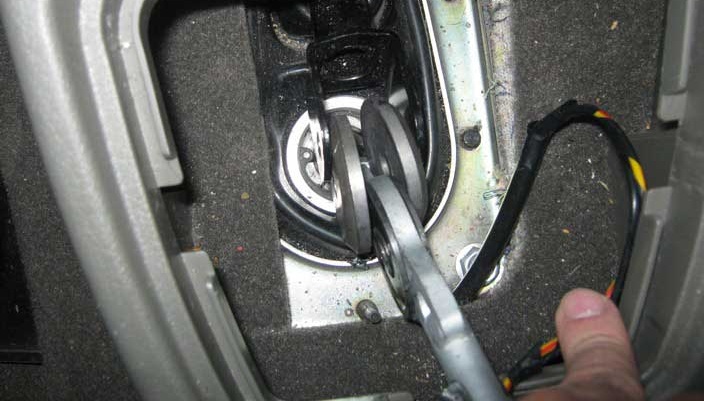

13. Головкой на 13 мм отверните гайку крепления оси рычага переключения передач (являющейся одновременно упором блокировки включения передачи заднего хода) и достаньте ее.
14. Выдвиньте рычаг переключения передач из тяги управления.

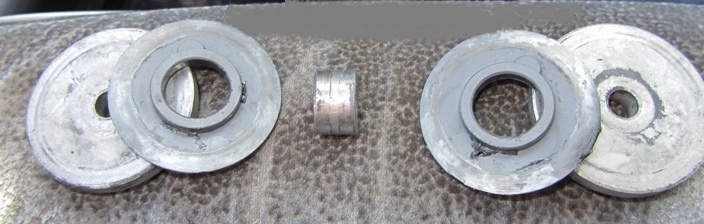

15. Снимите две внутренние пластмассовые и две наружные металлические шайбы, а также металлическую дистанционную втулку.
16. Каждая из пластмассовых шайб имеет по одному выступу, которые входят в соответствующие пазы рычага.

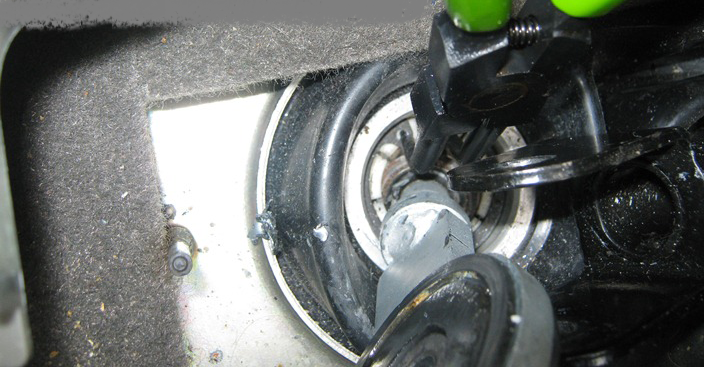

17. Снимите щипцами стопорное кольцо пластмассового вкладыша рычага переключения передач.
18. Достаньте рычаг переключения передач вместе с вкладышем из обоймы шаровой опоры, а также пружину, что под вкладышем.

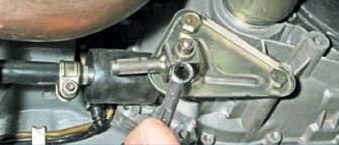

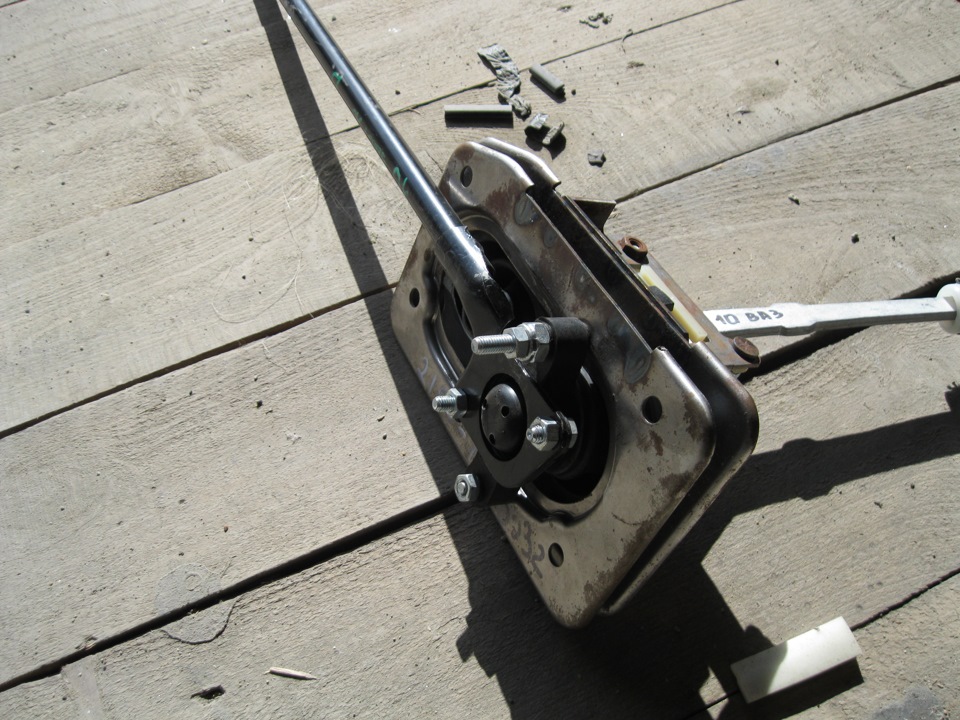

19. Головкой на 13 мм отверните две гайки кронштейна крепления шаровой опоры рычага переключения передач и снимите его (показано на установленном механизме управления коробкой передач).
20. Отделите основание механизма управления коробкой передач от чехла и обоймы рычага.

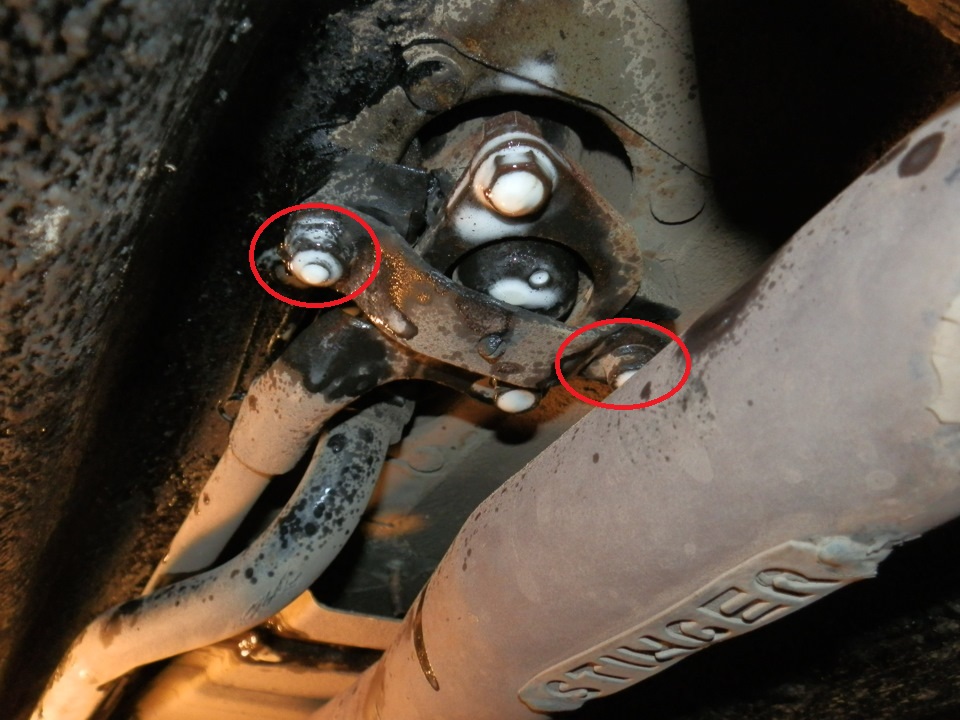

21. Головкой на 13 мм отверните два болта крепления реактивной тяги к основанию шаровой опоры, удерживая гайки от проворачивания накидным ключом того же размера (показано на установленном механизме управления коробкой передач).
22. Снимите реактивную тягу.
23. Взявшись рукой за вилку тяги управления, вытяните ее через чехол основания рычага переключения передач и снимите ее.
24. Снимите чехол с обоймы рычага переключения передач.
25. Если требуется заменить пластмассовые втулки и демпфер наконечника реактивной тяги, накидным ключом на 13 мм отверните гайку крепления наконечника реактивной тяги к кронштейну коробки передач и снимите наконечник.
26. Выньте из наконечника реактивной тяги две пластмассовые втулки и и резиновый демпфер.
27. Соберите и установите привод управления коробкой передач в обратной последовательности.
Примечание:
Во вкладыш рычага переключения передач перед сборкой закладите смазку ЛСЦ‑15.
28. Установите тягу управления на хвостовик шарнира штока переключателя передач по ранее нанесенным меткам. Проверьте правильность установки привода – ничто не должно мешать перемещению рычага, передачи должны включаться легко без заеданий.
29. В противном случае, необходимо отрегулировать привод. Для регулировки привода потребуется помощник. Ослабив затяжку хомута, снимите тягу с хвостовика шарнира штока переключателя передач.
30. Убедитесь, что шток переключателя в коробке находится в нейтральном положении. Установите шток переключателя в положение включенной передачи заднего хода. Для этого поверните плоскогубцами за хвостовик шарнира шток переключателя против часовой стрелки (глядя по ходу автомобиля) до упора, преодолевая усилие пружины, и переместите шток внутрь коробки передач до его фиксации.
Проверка регулировки механизма управления:
1 – упор оси рычага;
2 – накладка кронштейна блокировки передачи заднего хода.
31. Наденьте на хвостовик шарнира тягу управления коробкой передач (хомут при этом не затягиваем) и установите рычаг переключения передач в положение заднего хода. При этом упор оси рычага должен оказаться в крайнем переднем положении паза накладки кронштейна блокировки передачи заднего хода. После этого затяните хомут на тяге управления.
32. Установите тягу управления коробкой передач на хвостовике шарнира так, чтобы расстояние между концом тяги и торцом вилки шарнира было 11-13 мм. При этом нижний (неизогнутый) конец рычага переключения передач установится примерно вертикально.
Примечание:
Для проверки правильности установки тяги управления коробкой передач, установите рычаг переключения передач в нейтральное положение, при этом упор оси рычага не должен доходить до ступени в пазу накладки на 2-3 мм.
Если передачи включаются и выключаются нечетко, то повторите регулировку.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
