Замена троса сцепления Гранта. Пошаговая инструкция

Инструменты:

• Гаечный ключ рожковый на 8 мм
• Гаечный ключ рожковый на 10 мм
• Вороток под торцевую насадку
• Насадка на вороток на 10 мм
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Штангенциркуль или линейка

Детали и расходники:

• Трос привода выключения сцепления
• Пластичная смазка типа "Литол-24"
• Втулка пальца механизма регулировки троса сцепления (при необходимости)

Примечания:

Работу проводите непосредственно при замене троса, а так же снятии коробки передач и двигателя автомобиля.

Для удобства проведения работ, рекомендуется снять корпус воздушного фильтра.

Замена троса сцепления Гранта:

1. В салоне под панелью приборов ключом на 8 мм отверните гайку крепления кронштейна оболочки троса к кронштейну педального узла.

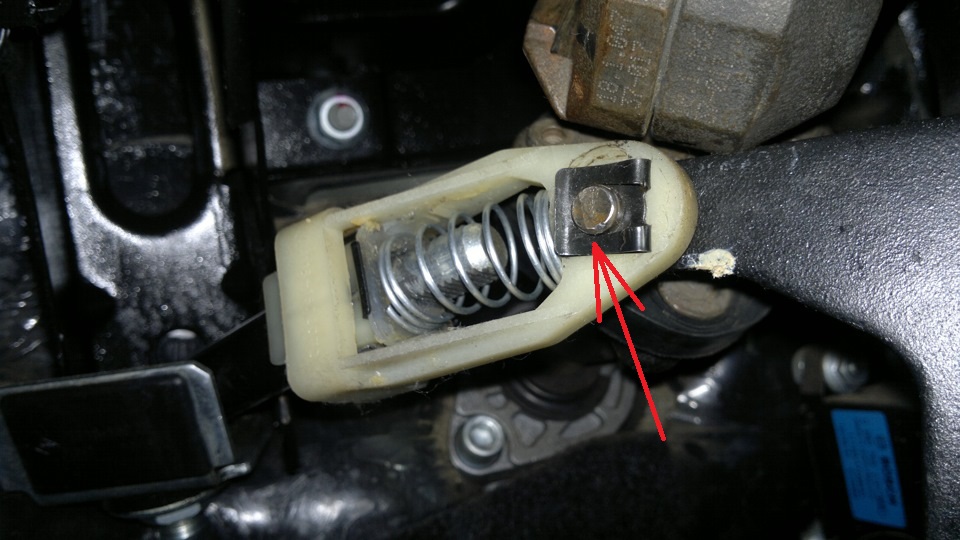

2. Крестовой отверткой подденьте пружинную скобу и выньте ее из проточки пальца педали сцепления.

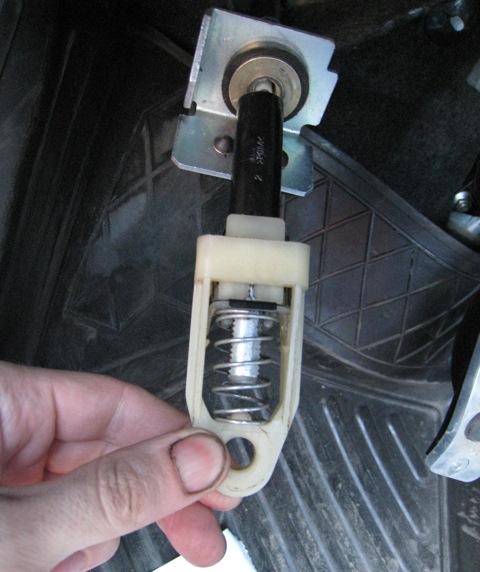

3. Снимите проушину корпуса механизма автоматической регулировки длины троса с пальца педали сцепления и выведите верхнюю часть троса из кронштейна педального узла.

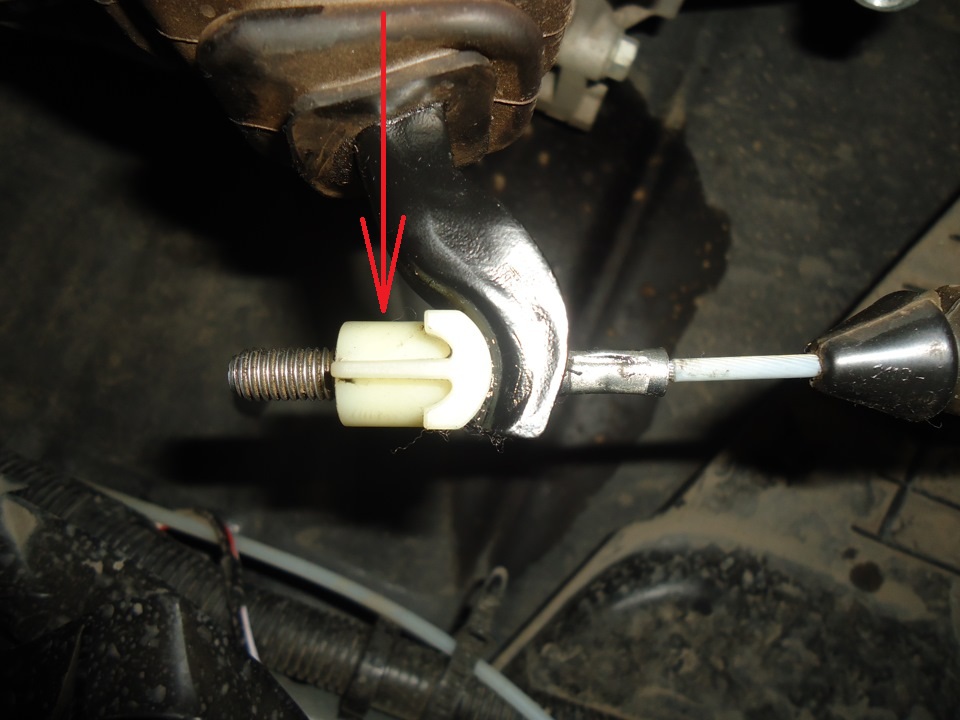

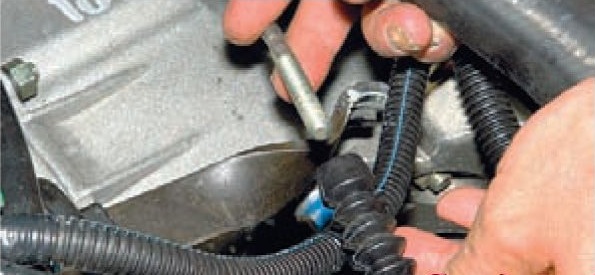

4. В моторном отсеке, потянув трос вперед, достаньте поводок троса из паза рычага вилки выключения сцепления.

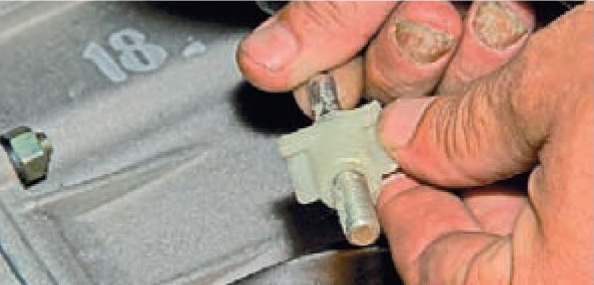

5. Вращая против часовой стрелки, свинтите поводок с резьбового наконечника троса.

6. Снимите с наконечника троса резиновый защитный чехол.

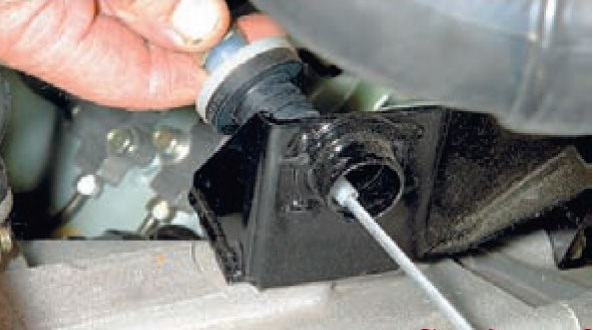

7. Достаньте наконечник оболочки троса из отверстия кронштейна на коробке передач.

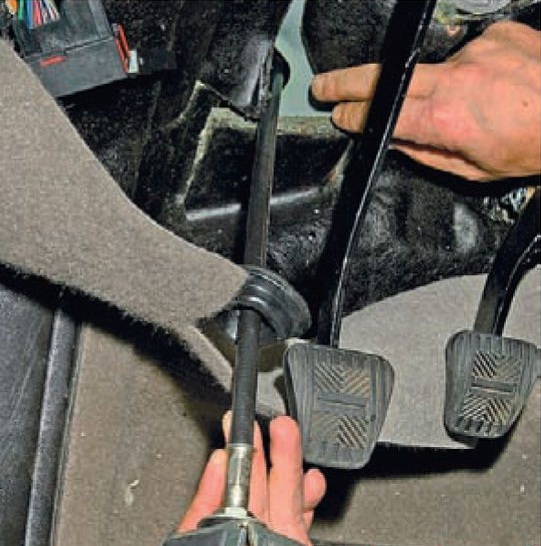

8. В салоне из отверстия в щитке передка достаньте уплотнительный чехол троса и вытяните трос в салон.

Примечание:

Перед заменой троса проверьте состояние пластмассовой втулки на пальце педали. Изношенную втулку замените новой и нанесите на палец пластичную смазку.

9. Замена троса сцепления Гранта. Последовательность установки.

– проденьте трос через отверстие в щитке передка из салона в моторный отсек;

– установите уплотнительный чехол в отверстие щитка передка;

– наденьте механизм автоматической регулировки длины троса на палец педали и закрепите его;

– наверните на резьбовой наконечник троса пластмассовый поводок, так чтобы торец наконечника троса оказался заподлицо с торцом поводка;

– заведите поводок в паз рычага вилки выключения сцепления;

– отрегулируйте привод сцепления.

10. Для регулировки сцепления вытяните трос за резьбовой наконечник вперед до упора, преодолевая усилие пружины педали сцепления, и удерживайте трос в таком положении.

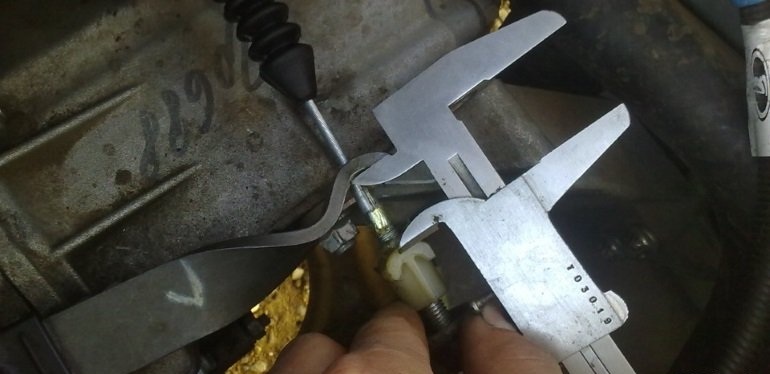

11. Штангенциркулем измерьте расстояние от торца пластмассового поводка до рычага вилки выключения сцепления, которое должно составлять 27 мм.

12. При необходимости вращением поводка добиваемся требуемого расстояния. При снятии нагрузки (отпускании троса), поводок должен прилегать к рычагу вилки без зазора.

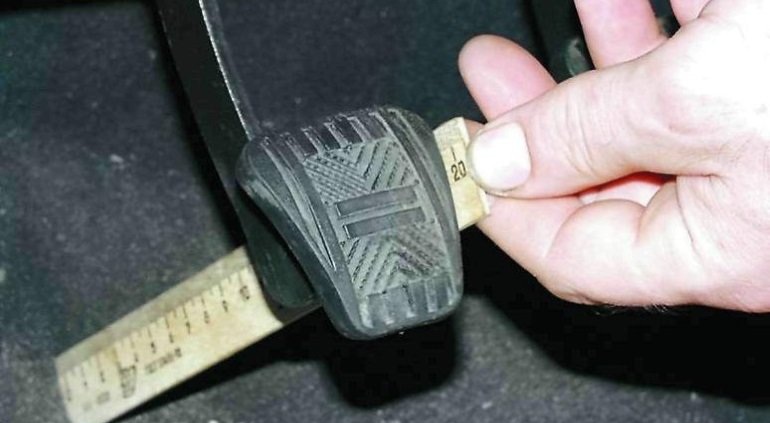

13. Нажмите педаль сцепления три раза для срабатывания механизма автоматической регулировки длины троса. Полный ход педали не должен превышать 146 мм.

14. Установите на место корпус воздушного фильтра.

Замена троса сцепления Гранта закончена :) Поздравляем!
