Как работает гидротолкатель (гидрокомпенсатор) клапанов двигателя ВАЗ-21126 Lada Granta

На автомобиле Лада Гранта с двигателем ВАЗ-21126 гидротолкатели клапанов (гидрокомпенсаторы), выполненные в виде цилиндрических толкателей, расположенных между распределительным валом и клапанами, совмещают две функции: передачи усилия от распредвала к клапанам и устранения зазоров в их приводе.

Гидрокомпенсаторы клапанов двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

Гидротолкатели клапанов (гидрокомпенсаторы)

Работа гидрокомпенсатора основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидротолкателя и перемещающего его плунжер при появлении зазора в приводе клапана. Таким образом, обеспечивается постоянный контакт толкателя клапана с кулачком распредвала без зазора. Благодаря этому отпадает необходимость регулировки клапанов при техническом обслуживании автомобиля.

Принцип действия гидрокомпенсатора показан на рисунке:

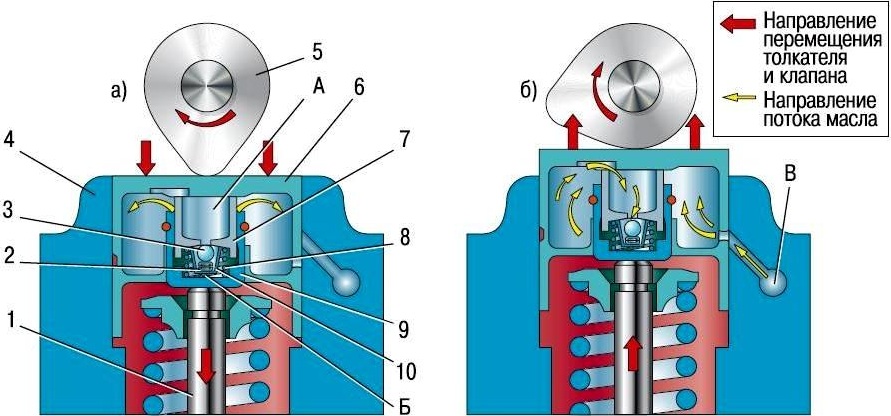

Схема работы гидротолкателя в клапанном механизме двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

Схема работы гидротолкателя в клапанном механизме двигателя ВАЗ 21126:

а – работа гидротолкателя в момент открытия клапана;

б – работа гидротолкателя в момент закрытия клапана;

1 – клапан;

2 – пружина обратного клапана;

3 – обратный клапан;

4 – головка блока цилиндров;

– кулачок распределительного вала;

6 – толкатель;

7 – плунжер;

8 – пружина плунжера;

9 – гильза;

10 – корпус обратного клапана;

А, Б – полости гидротолкателя;

В – масляный канал.

Масло под давлением, необходимым для работы гидротолкателя, подается во внутренние полости А и Б из канала В системы смазки двигателя через боковое отверстие в толкателе 6, выполненное в кольцевой проточке его цилиндрической поверхности. При закрытом клапане 1 толкатель 6 (через плунжер 7) и гильза 9 распирающим усилием пружины 8 прижаты соответственно к кулачку 5 распредвала и торцу стержня клапана. Давление в полостях А и Б одинаково, обратный клапан 3 гидротолкателя прижат к седлу в плунжере 7 пружиной 2 - зазоры в клапанном механизме отсутствуют. При вращении распределительного вала кулачок 5 набегает на толкатель 6, перемещая его и связанный с ним плунжер 7. Перемещение плунжера 7 в гильзе 9 приводит к резкому повышению давления в полости Б.

Несмотря на небольшие утечки масла через зазор между плунжером и гильзой, толкатель 6 и гильза 9 перемещаются за одно целое и открывают клапан 1. При дальнейшем вращении распределительного вала кулачок 5 уменьшает давление на толкатель 6 и давление масла в полости Б становится ниже, чем в полости А. Обратный клапан 3 открывается и пропускает масло из полости А, соединенной с масляной магистралью двигателя, в полость Б. Давление в полости Б возрастает, гильза 9 и плунжер 7, перемещаясь относительно друг друга, выбирают зазор в клапанном механизме.

Давление масла, подводимого к гидротолкателям, регулируется клапаном, установленным в головке блока цилиндров.

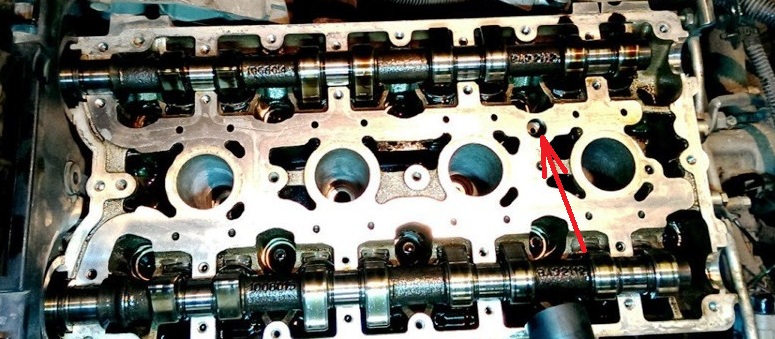

Размещение противодренажного клапана масляного канала головки блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

Размещение противодренажного клапана масляного канала в ГБЦ

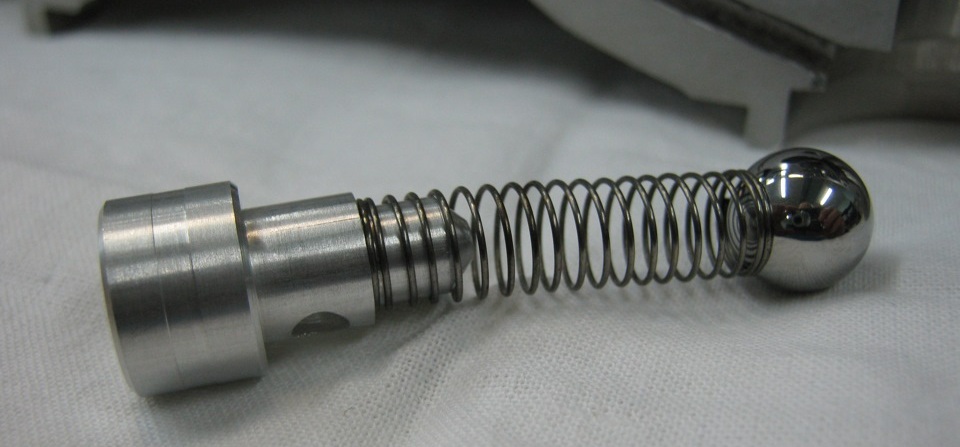

Противодренажный клапан масляного канала головки блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

Противодренажный клапан масляного канала ГБЦ

Поскольку после остановки двигателя из каналов, идущих от масляного насоса, масло стекает в масляный картер, а каналы подвода масла к гидротолкателям остаются заполненными, после пуска двигателя в полостях последних могут образоваться воздушные пробки. Для их устранения в каналах подачи масла предусмотрены калибровочные компенсационные отверстия, обеспечивающие автоматическую продувку полостей гидротолкателей.

Кроме этого компенсационные отверстия позволяют несколько снизить давление масла, поступающего в гидротолкатели при большой частоте вращения коленчатого вала двигателя, когда давление в полости гидротолкателя клапана может стать настолько велико, что его толкатель, опершись на затылочную часть кулачка распредвала, приоткроет клапан в момент, не соответствующий фазе газораспределения.

Практически все неисправности гидротолкателей клапанов диагностируют по характерному шуму, издаваемому газораспределительным механизмом в различных режимах работы двигателя. Стук от клапанов иногда удается устранить небольшим поворотом пружины или клапана вокруг продольной оси. Как менять неисправные гидрокомпенсаторы, смотрите в этой статье.

Источник: carpedia.club
