Снятие впускной трубы и замена прокладки крышки головки блока цилиндров на двигателе ВАЗ 21126 Lada Granta

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка Е-8
  • Головка на 13 мм
  • Нож

Детали и расходники:

  • Герметик-прокладка типа LOCTITE 5910
  • Растворитель типа 646
  • Ветошь

Примечания:

Если вы заметили течь масла из-под крышки головки блока цилиндров, рекомендуем попробовать подтянуть болты ее крепления. Если протекание не удалось устранить подтяжкой болтов, замените прокладку крышки головки блока цилиндров. На двигателе ВАЗ-21126 функцию прокладки выполняет слой герметика.

1. Отсоедините на автомобиле провод от клеммы «минус» аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

2. Разъедините колодку жгута проводов катушек зажигания и снимите катушки зажигания, как описано в этой статье.

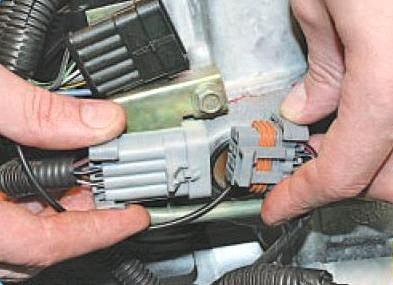

Разъединение колодки жгута проводов катушек зажигания двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

3. Разъедините колодку жгута проводов форсунок.

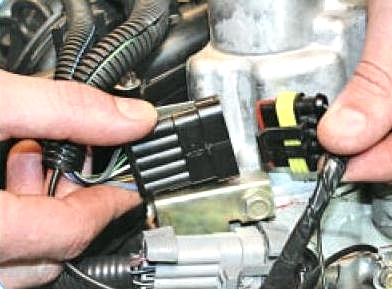

Разъединение колодки жгута проводов форсунок двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

4. Сжав пальцами защелки, отсоедините разъем проводов катушек зажигания от переднего кронштейна.

Отсоединение разъема проводов катушек зажигания от переднего кронштейна ВАЗ-21126 Лада Гранта (ВАЗ 2190)

5. Отсоедините разъем проводов форсунок от переднего кронштейна.

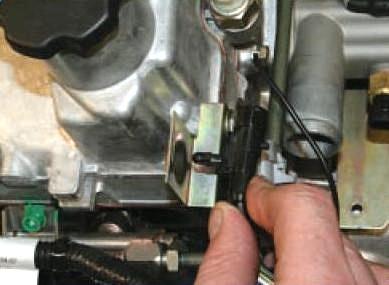

Отсоединение разъема проводов форсунок от переднего кронштейна двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

6. Отверните ключом на 10 мм болт крепления и снимите передний кронштейн.

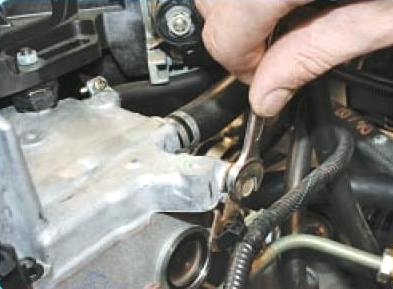

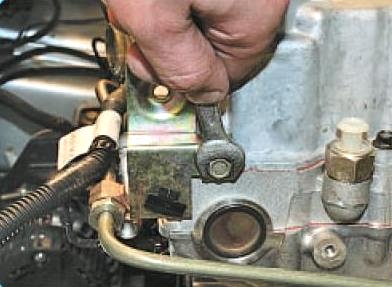

Снятие переднего кронштейна крепления разъемов форсунок и зажигания двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

7. Отверните тем же инструментом болт крепления и снимите задний кронштейн.

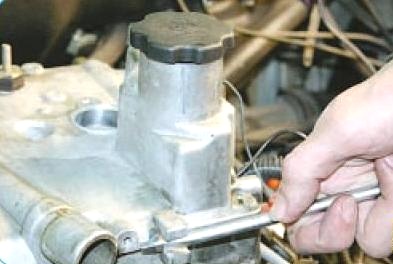

Снятие заднего кронштейна крышки головки блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

8. Ослабьте затяжку хомута и снимите вытяжной шланг системы вентиляции картера с патрубка крышки головки блока.

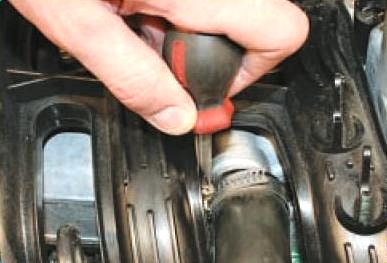

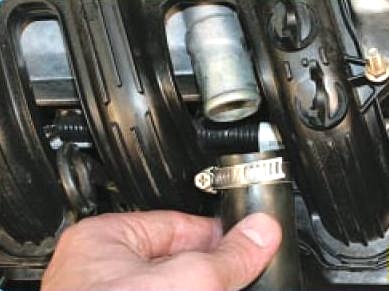

Ослабление верхнего хомута шланга вентиляции картера двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

Снятие вытяжного шланга системы вентиляции картера с крышки головки блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

9. Ослабьте затяжку хомута вытяжного шланга системы вентиляции картера и снимите вытяжной шланг системы вентиляции картера с патрубка блока цилиндров.

Ослабление нижнего хомута шланга системы вентиляции картера двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

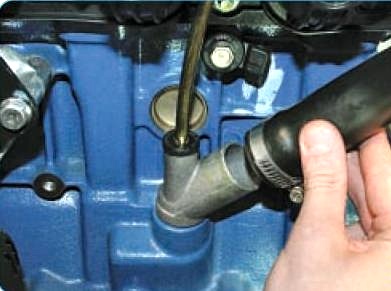

Снятие шланга системы вентиляции картера с патрубка блока цилиндров Лада Гранта (ВАЗ 2190)

10. Выверните винт крепления кронштейна направляющей указателя уровня масла (щупа).

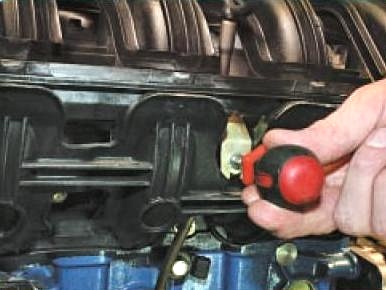

Откручивание винта крепления направляющей масляного щупа двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

11. Снимите направляющую вместе с указателем.

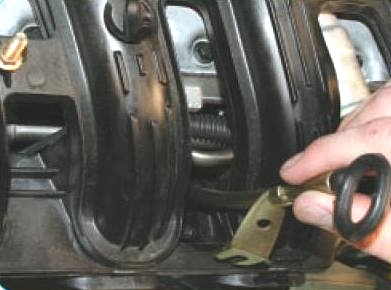

Снятие направляющей с указателем уровня масла в двигателе ВАЗ-21126 Лада Гранта (ВАЗ 2190)

12. Отверните ключом на 10 мм две гайки крепления впускного коллектора к крышке головки блока цилиндров.

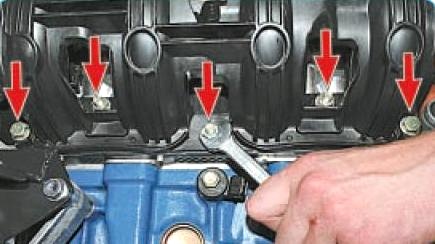

Откручивание гаек крепления впускного коллектора к крышке головки блока цилиндров Лада Гранта (ВАЗ 2190)

13. Ключом на 13 мм отверните три гайки и выверните два болта крепления впускного коллектора к головке блока цилиндров и снимите впускной коллектор.

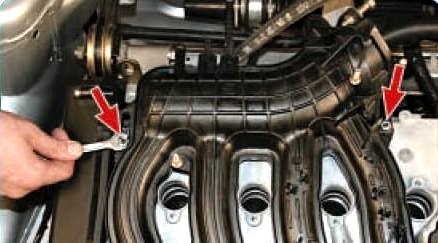

Откручивание элементов крепления впускного коллектора к головке блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

Снятие впускного коллектора двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

14. Выверните головкой на 8 мм пятнадцать болтов крепления крышки головки блока цилиндров.

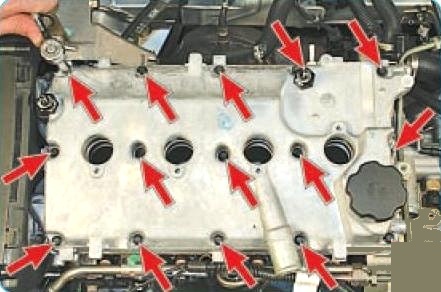

Откручивание болтов крепления крышки головки блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

15. Отожмите крышку от головки блока цилиндров за выступы, расположенные по ее периметру.

Отжимание крышки от головки блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

16. Снимите крышку головки блока цилиндров.

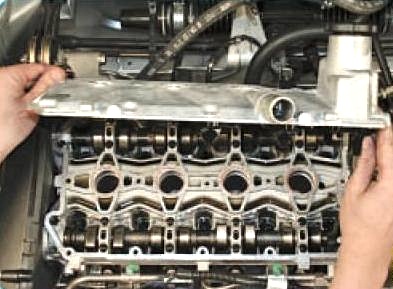

Снятие крышки головки блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

17. Нанесите тонкий слой герметика на привалочную поверхность головки блока цилиндров.

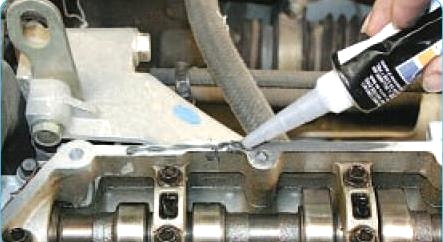

Нанесение слоя герметика-прокладки на привалочные поверхности головки блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

Примечание:

Перед нанесением нового герметика и установкой крышки головки блока цилиндров очистите от старого герметика привалочные поверхности головки блока и крышки головки блока цилиндров, обезжирьте их растворителем.

18. Установите на автомобиль все снятие детали в порядке, обратном снятию.
