Снятие и регулировка звукового сигнала Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Вороток под торцевую насадку
  • Удлинитель под торцевую насадку на вороток
  • Насадка на вороток Torx T-15
  • Насадка на вороток на 10 мм
  • Насадка на вороток на 13 мм
  • Тиски слесарные

​Детали и расходники:

  • Звуковой сигнал (при необходимости)
  • Провода

Примечания:

Снимайте звуковой сигнал для замены или его регулировки, когда звук сигнала стал хриплым или тихим.

Сигнал расположен между облицовкой радиатора и радиатором системы охлаждения двигателя и крепится через кронштейн к кузову.

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

2. Снимите передний бампер, как написано здесь.

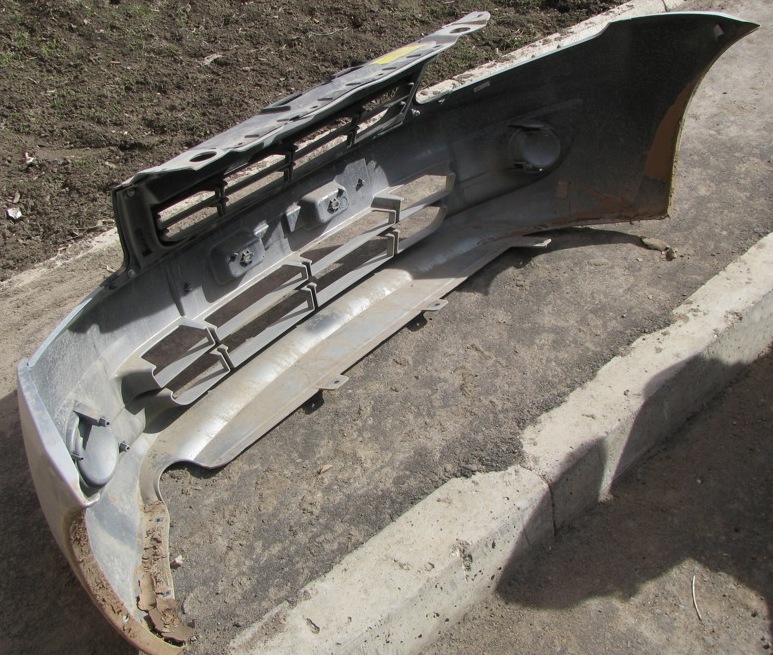

Снятый передний бампер с облицовкой радиатора Лада Гранта (ВАЗ 2190)

3. Воротком с насадкой на 13 мм отверните гайку крепления пластины сигнала, а также отсоедините колодку проводов от сигнала.

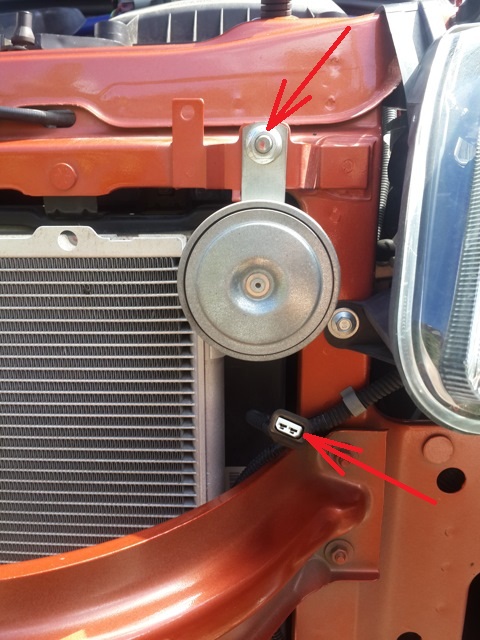

Снятая колодка проводов и гайка крепления к кузову звукового сигнала Лада Гранта (ВАЗ 2190)

4. Снимите звуковой сигнал.

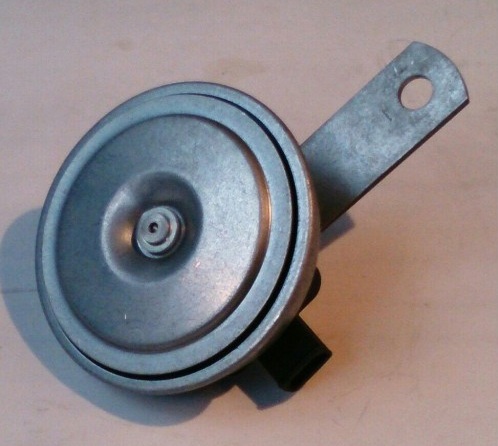

Снятый звуковой сигнал Лада Гранта (ВАЗ 2190)

5. Для регулировки звучания сигнала зажмите пластину сигнала в тиски. С помощью проводов подайте на выводы сигнала питание от аккумуляторной батареи и, вращая отверткой регулировочный винт, добейтесь громкого и чистого звучания сигнала. В противном случае замените сигнал.

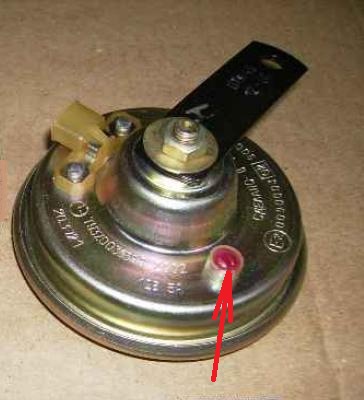

Регулировочный винт звукового сигнала Лада Гранта (ВАЗ 2190)

6. Установите звуковой сигнал в обратной последовательности.

Примечание:

В автомобиле Лада Гранта установлен звуковой сигнал типа 20.3721, либо типа СЗ-3-1. Оба типа звуковых сигналов взаимозаменяемые.

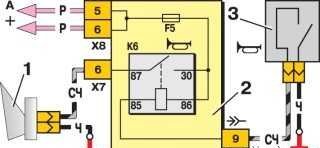

Схема включения звукового сигнала ВАЗ 2190 2191 Lada Granta

Схема включения звукового сигнала

1 - звуковой сигнал;

2 - монтажный блок;

3 - выключатель звукового сигнала;

К6 - реле включения звукового сигнала;

А - к источникам питания.
