Устранение дребезга рукоятки КПП Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская малая
  • Отвертка крестовая средняя
  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ рожковый на 13 мм
  • Штангенциркуль
  • Напильник

Детали и расходники:

  • Болт М8
  • Автопластилин

1. Снимите чехол рычага переключения передач вместе с рамкой его крепления, как описано здесь.

Снятый чехол рычага переключения передач Лада Гранта (ВАЗ 2190)

Рычаг переключения передач со снятым чехлом Лада Гранта (ВАЗ 2190)

2. Ключом на 10 мм отверните гайки и болт крепления кронштейна блокировки передачи заднего хода.

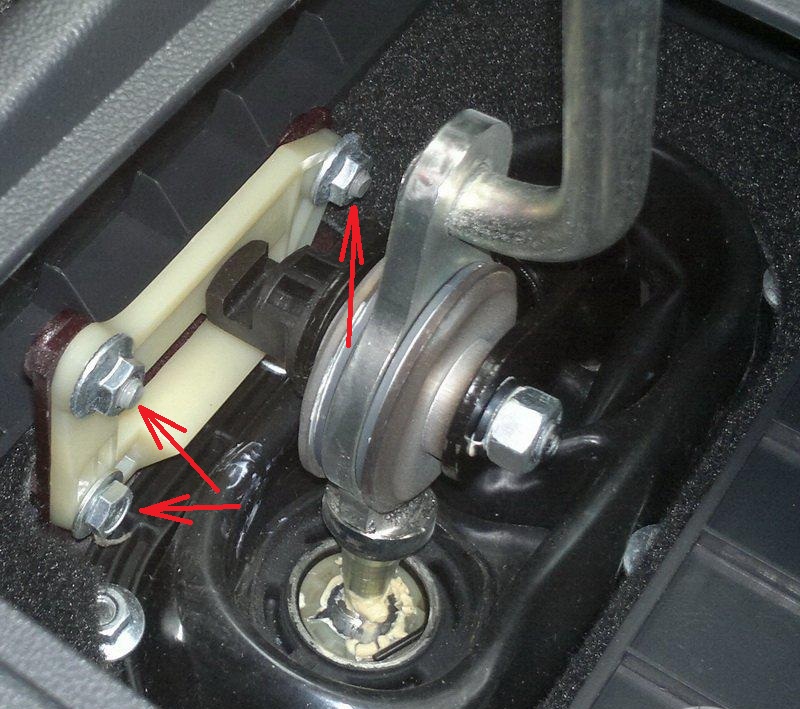

Размещение болта и гаек крепления кронштейна блокировки заднего хода Лада Гранта (ВАЗ 2190)

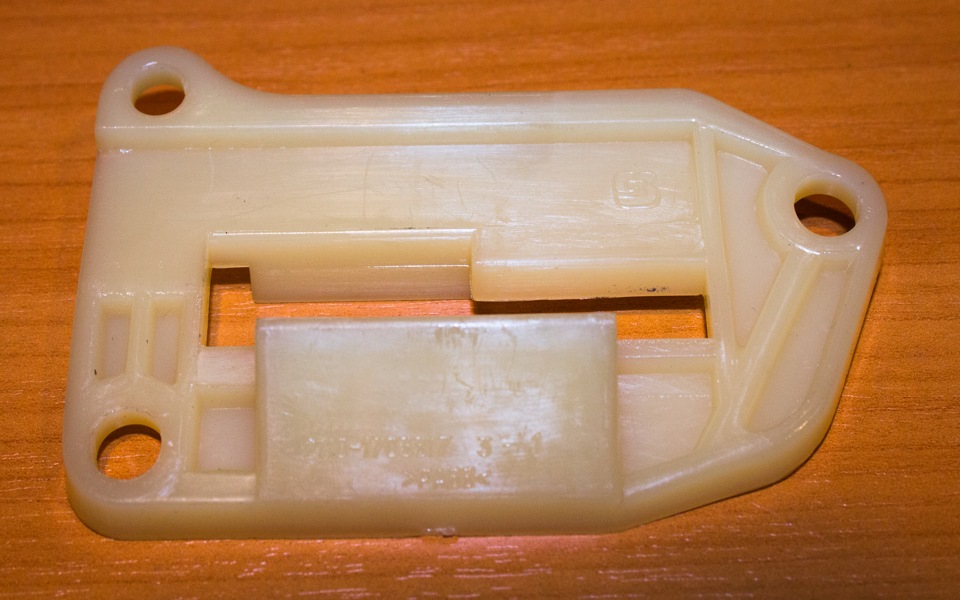

Снятый кронштейн блокировки заднего хода Лада Гранта (ВАЗ 2190)

3. Ключом на 13 мм открутите гайку с болта крепления рычага коробки передач.

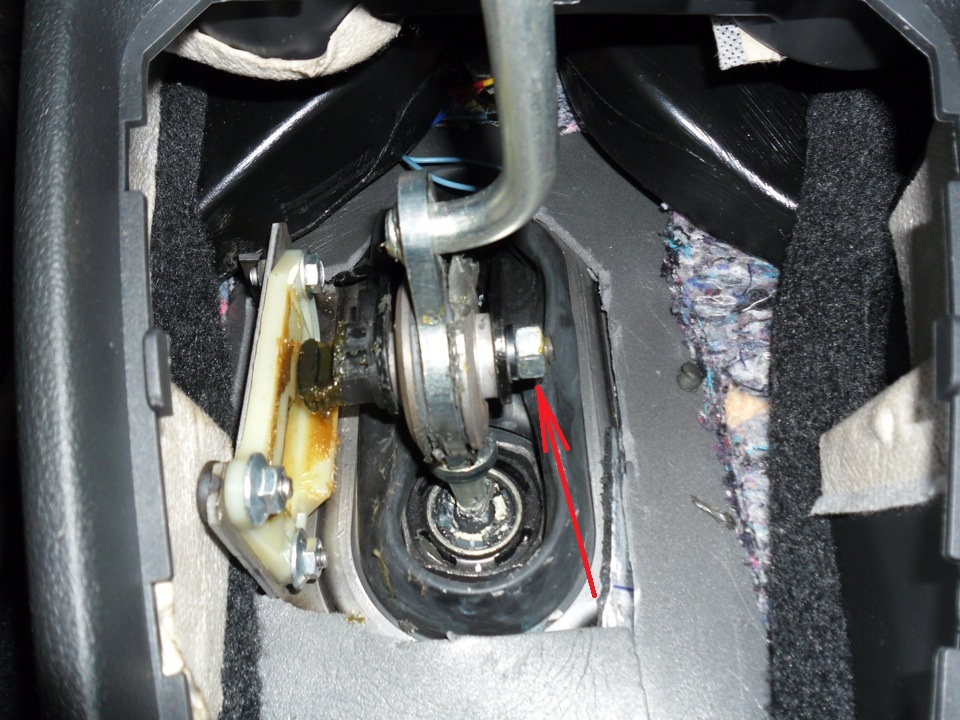

Размещение гайки болта крепления рычага передач Лада Гранта (ВАЗ 2190)

4. Крестовой отверткой отверните винт крепления болта от проворачивания.

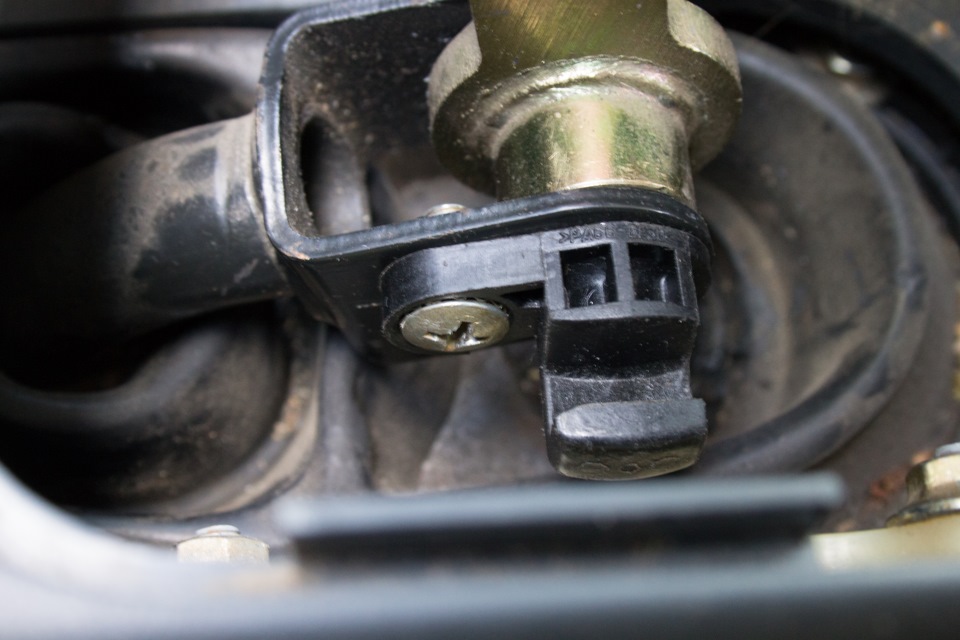

Размещение винта от проворачивания болта рычага коробки передач Лада Гранта (ВАЗ 2190)

5. Выньте болт крепления рычага передач и втулки, находящиеся на нем.

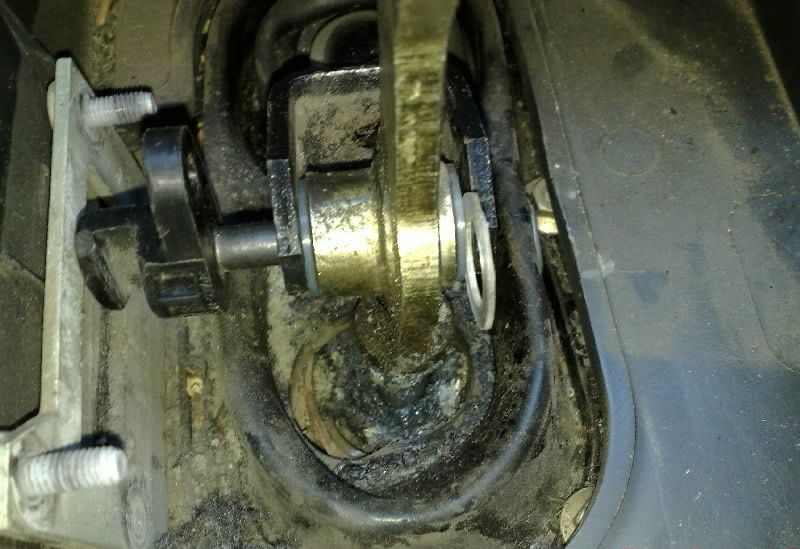

Извлечение болта крепления рычага переключения передач Лада Гранта (ВАЗ 2190)

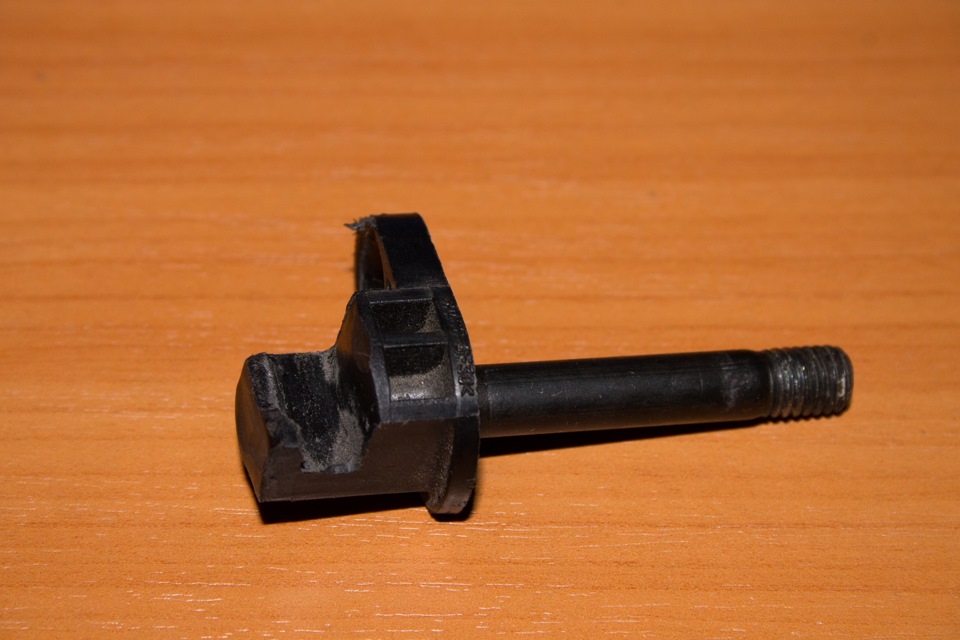

Болт крепления рычага переключения передач Лада Гранта (ВАЗ 2190)

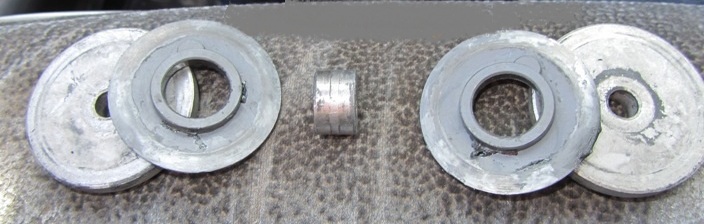

Втулки рычага переключения передач Лада Гранта (ВАЗ 2190)

6. Сточите маленькую втулку примерно на 1 мм по длине (но не больше), контролируя длину втулки штангенциркулем.

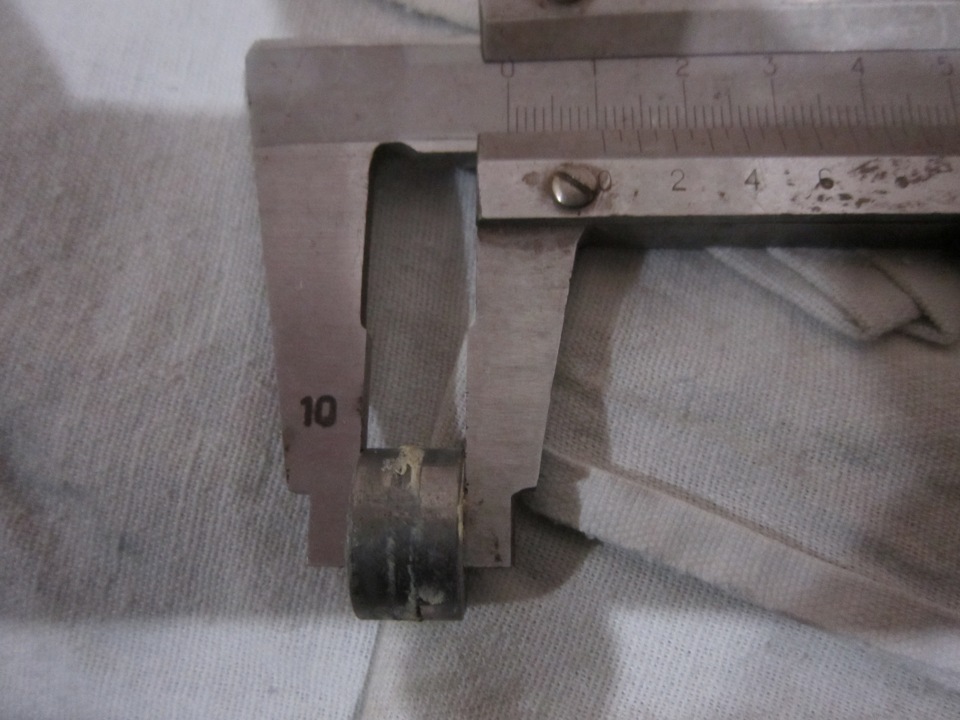

Измерение длины втулки рычага переключения передач Лада Гранта (ВАЗ 2190)

7. Все втулки промажьте автопластилином, чтобы они не рассыпались.

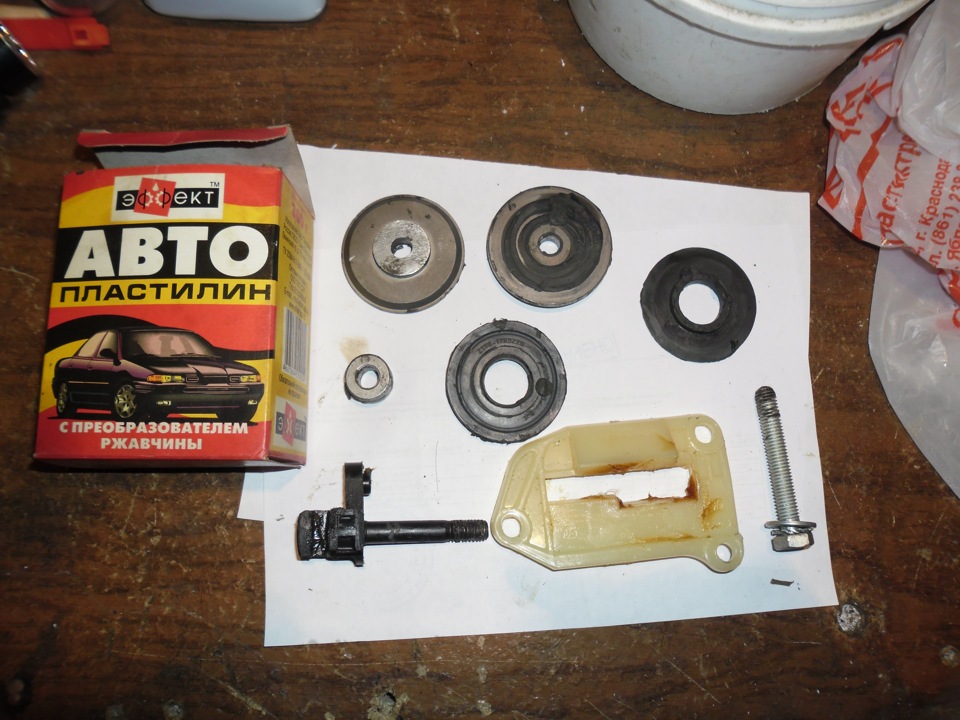

Втулки и элементы крепления рычага коробки передач Лада Гранта (ВАЗ 2190)

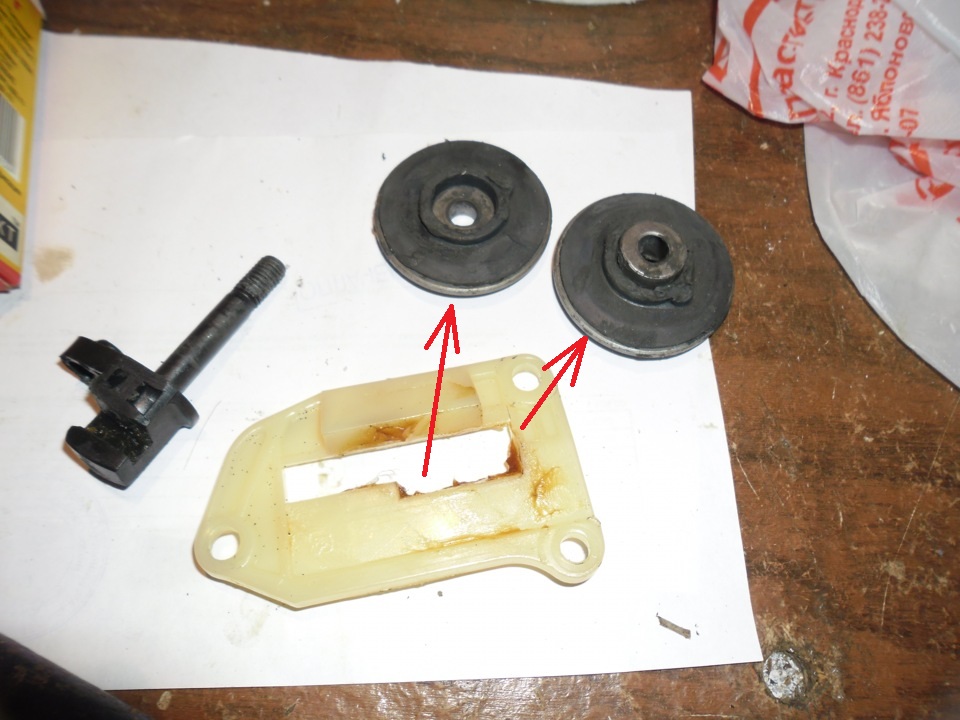

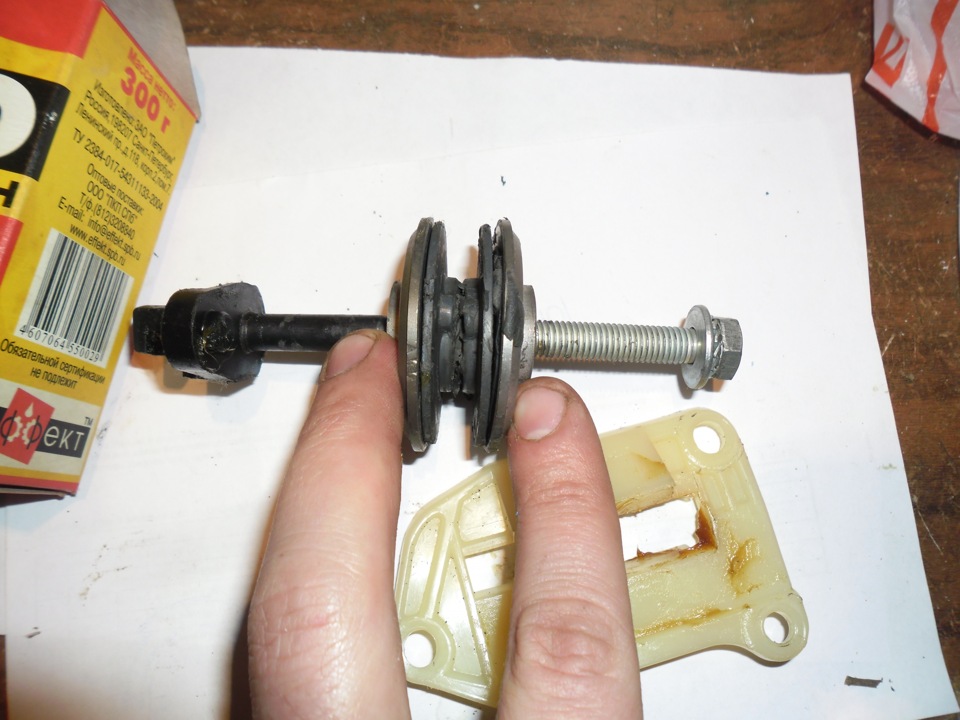

Соединение автопластилином установочных втулок рычага коробки передач Лада Гранта (ВАЗ 2190)

8. Соберите втулки в изначальное положение (установочное), нанизывая втулки на белый болт, вставив его справа.

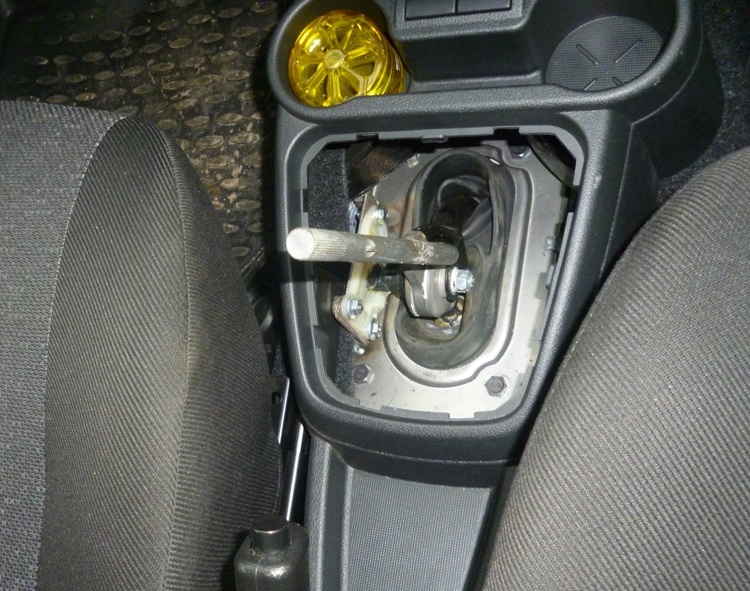

Нанизывание на установочный болт втулок крепления рычага коробки передач Лада Гранта (ВАЗ 2190)

9. Запихивайте черный болт с фиксатором, постепенно вытесняя белый болт. При этом придется отклонять рычаг КПП под разными углами, нажимать на него, пока, наконец, черный болт не займет свое место в конструкции. Затем закручивайте гайку до тех пор, пока черная вилка не сожмет втулочки между собой и люфт не пропадет.

Установка рычага коробки передач Лада Гранта (ВАЗ 2190)

Примечание:

Передачи станут включаться четче, устранится расхлябанность, однако если переусердствовать с закручиванием гайки, то передачи включаться будут слишком туго. Выбирайте оптимальное для себя усилие ослабляя или затягивая эту гайку.

10. Установите на место кронштейн блокировки заднего хода и кожух рычага коробки передач.

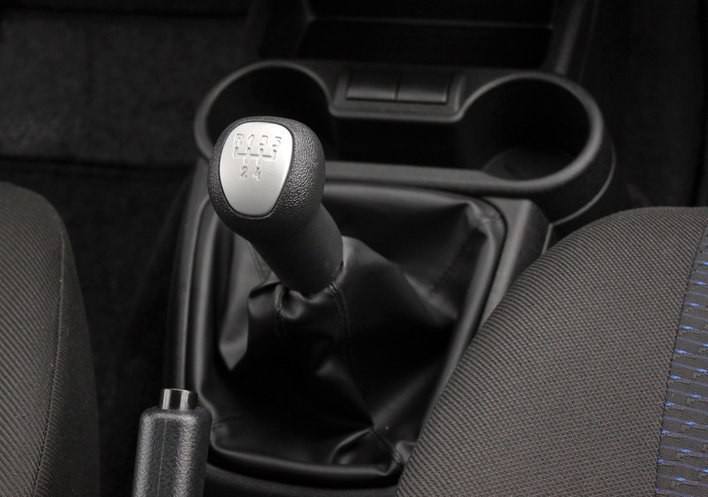

Рычаг коробки передач Лада Гранта (ВАЗ 2190)
