Колесные диски автомобиля Лада Гранта ВАЗ 2190

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Балансировочное устройство

Колеса автомобиля состоят из двух основных элементов - обода колеса (колесного диска) и шины.

На автомобили Лада Гранта ВАЗ 2190 в зависимости от модификации устанавливают колесные диски двух типов: стальные штампованные диаметром 13 и 14 дюймов или легкосплавные диаметром 14 дюймов.

Стальные колесные диски изготовляют из двух частей. Обод колеса, на который устанавливается шина, и собственно диск соединены друг с другом сваркой. Обе части легкосплавных колесных дисков объединены в единую деталь.

Стальной диск колеса ВАЗ 2190 2191 Lada Granta

Стальной диск колеса Lada Granta

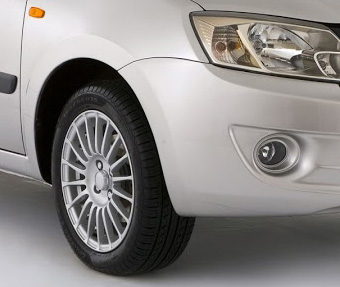

Легкосплавный диск колеса ВАЗ 2190 2191 Lada Granta

Легкосплавный диск колеса Lada Granta

Маркировка колесных дисков​

Маркировка колесного диска, например, "5Jx14 Н2 ЕТ 40" расшифровывается следующим образом:

  • 5 - ширина профиля обода в дюймах;
  • J - форма бортовой закраины обода (J-образная);
  • х - глубокий обод;
  • 14 - диаметр обода в дюймах;
  • Н2 - (в данном случае параметр не указан) глубокий обод с кольцевыми поясками на посадочных полках (хампы на обеих посадочных полках обода);
  • ЕТ 40 - вылет диска 40 мм.

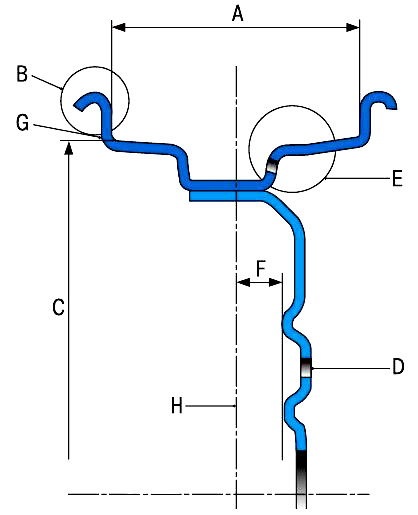

Параметры колесных дисков Лада Гранта ВАЗ 2190

Параметры колесных дисков ВАЗ 2190 2191 Lada Granta

  • А - ширина профиля обода (в дюймах);
  • В - форма бортовой закраины;
  • С - диаметр обода (в дюймах);
  • D - количество отверстий под болты;
  • Е - профиль борта покрышки;
  • F - вылет ЕТ (в мм);
  • G - точка, в которой измеряется максимальное биение диска;
  • Н - центр диска.

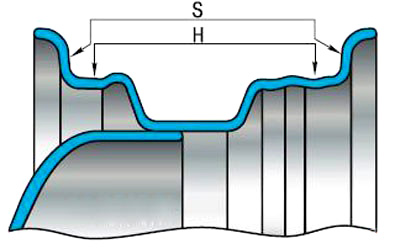

Поверхности измерения биения колесного диска

Поверхности измерения биения колесного диска ВАЗ 2190 2191 Lada Granta

  • Н - радиальное биение;
  • S - боковое биение.

Проверка радиального и бокового биения колесных дисков.

Закрепите колесный диск без шины на оси балансировочного устройства.

Установите измерительный наконечник стрелочного индикатора сначала на радиальную, а затем на боковую внутреннюю поверхность диска, на которые опирается борт шины (см. рис. Поверхности измерения биения колесного диска).

Руками медленно проворачивайте диск балансировочного устройства, одновременно снимая показания индикатора. При этом не учитывайте отклонения стрелки индикатора от местных выступов или углублений на диске.

Максимальное радиальное биение стального колесного диска Н составляет 0,8 мм, боковое биение S - 1,0 мм.

Максимальное биение легкосплавного колесного диска H и S - 1,5мм.

Если максимальное значение биения больше указанных значений, замените колесный диск.
