Снятие вентилятора радиатора Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Плоскогубцы
  • Отвертка крестовая средняя

Примечание:

Вентилятор снимаем для замены его электродвигателя, крыльчатки или кожуха, а также при демонтаже радиатора системы охлаждения.

1. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи на автомобиле Лада гранта

2. Снимите электровентилятор радиатора вместе с кожухом, как описано здесь.

Снимите электровентилятор радиатора вместе с кожухом на автомобиле Лада Гранта

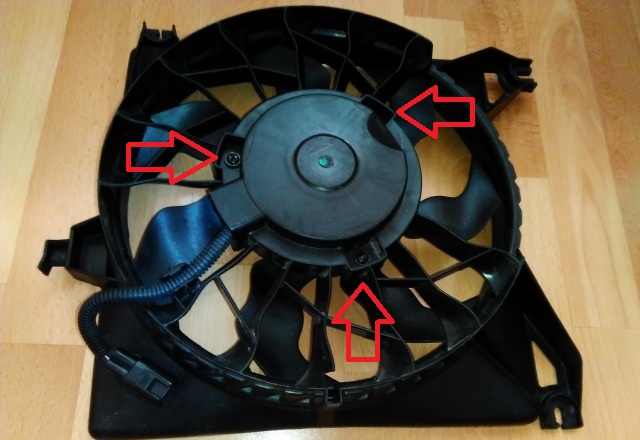

3. Для снятия вентилятора (крыльчатки в сборе с электродвигателем), крестообразной отверткой отворачиваем три винта крепления кожуха к кронштейнам корпуса электродвигателя.

Отворачиваем три винта крепления кожуха к кронштейнам корпуса электродвигателя на автомобиле Лада Гранта

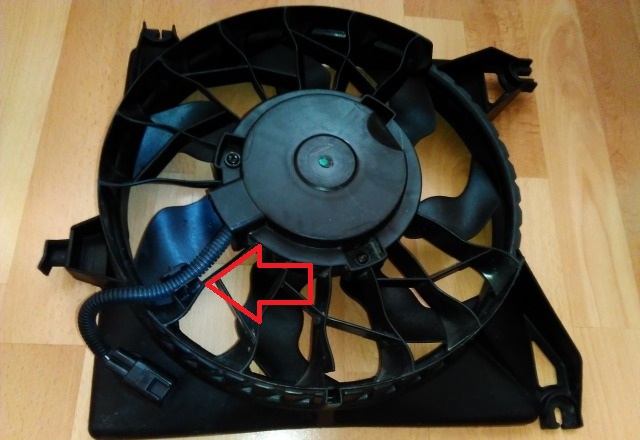

4. Сжав усики фиксатора колодки жгута проводов электродвигателя, и выводим фиксатор колодки из отверстия в кожухе.

Выводим фиксатор колодки из отверстия в кожухе на автомобиле Лада Гранта

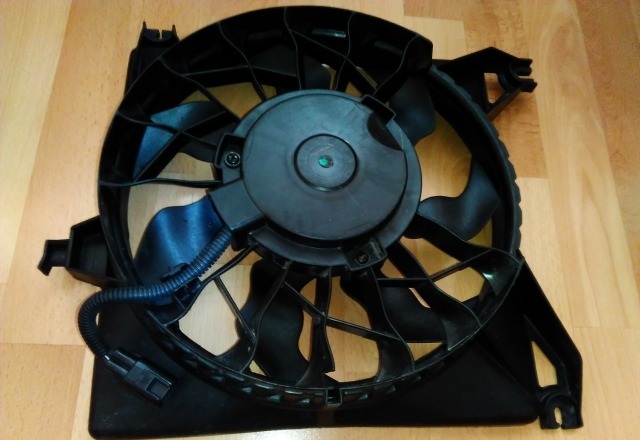

5. Вынимаем жгут проводов из держателя кожуха, и снимите вентилятор.

Вынимаем жгут проводов из держателя кожуха на автомобиле Лада Гранта

Примечание:

При необходимости демонтажа крыльчатки кожух с вентилятором не разъединяем.​

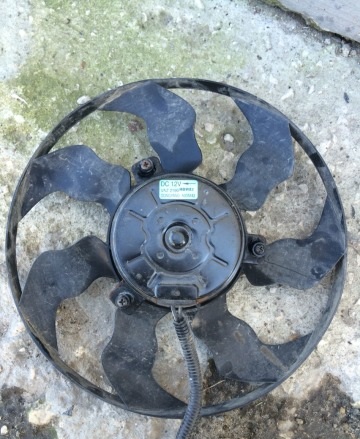

Снятый вентилятор на автомобиле Лада Гранта

Снятый вентилятор.

6. Опираясь на фиксирующую пластину крыльчатки, пассатижами выдвигаем стопорную шайбу из прорезей вала электродвигателя, и снимаем шайбу.

Выдвигаем стопорную шайбу из прорезей вала электродвигателя на автомобиле Лада Гранта

7. Снимаем фиксирующую пластину с выступов ступицы крыльчатки, и снимаем крыльчатку.

Снимаем фиксирующую пластину с выступов ступицы крыльчатки на автомобиле Лада Гранта

Примечание:

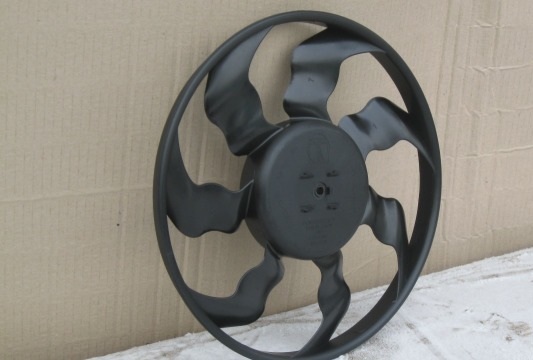

Крыльчатка на автомобиле Лада Гранта

Снятая крыльчатка.

8. Собираем вентилятор с кожухом и устанавливаем в обратной последовательности.

В статье не хватает:

  • Фото инструмента

Источник: http://carpedia.club/​
