Особенности конструкции системы смазки двигателя на автомобиле Lada Granta

Примечание:

Ниже приведено описание конструкции системы смазки Лада Гранта для понимания размещения и функциональности отдельных элементов системы смазки. Устройство системы смазки двигателя Лада Гранта показано на рисунке ниже. Системы смазки всех двигателей, устанавливаемых на автомобили, принципиально одинаковы по конструкции. Отличие системы смазки двигателя ВАЗ 21126 от остальных – в наличии в головке блока цилиндров каналов подвода масла к гидротолкателям привода клапанов.

Система смазки двигателя Лада Гранта:

1 – канал в блоке цилиндров для подачи масла в масляную магистраль головки блока цилиндров;

2 – канал в головке блока цилиндров;

3 – пробка маслоналивной горловины;

4 – масляная магистраль в головке блока цилиндров;

5 – распределительный вал;

6 – канал подачи масла к подшипнику распределительного вала;

7 – датчик сигнализатора аварийного падения давления масла;

8 – редукционный клапан;

9 – канал подачи масла из фильтра в главную масляную магистраль;

10 – ведущая шестерня масляного насоса;

11 – ведомая шестерня масляного насоса;

12 – канал подачи масла от насоса к фильтру;

13 – противодренажный клапан;

14 – фильтрующий элемент масляного фильтра;

15 – масляный картер;

16 – маслоприемник;

17 – пробка сливного отверстия;

18 – перепускной клапан;

19 – масляный фильтр;

20 – канал подачи масла от коренного подшипника коленчатого вала к шатунному;

21 – канал подачи масла к коренному подшипнику коленчатого вала;

22 – главная масляная магистраль.

Система смазки двигателя комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала; разбрызгиванием – стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы, кулачки распределительного вала, толкатели и стержни клапанов.

Система смазки двигателя состоит из масляного картера 15, шестеренчатого масляного насоса с маслоприемником 16, полнопоточного масляного фильтра 19, датчика 7 сигнализатора аварийного давления масла и масляных каналов.

При падении давления масла в двигателе ниже допустимого в комбинации приборов загорается сигнализатор аварийного падения давления масла.

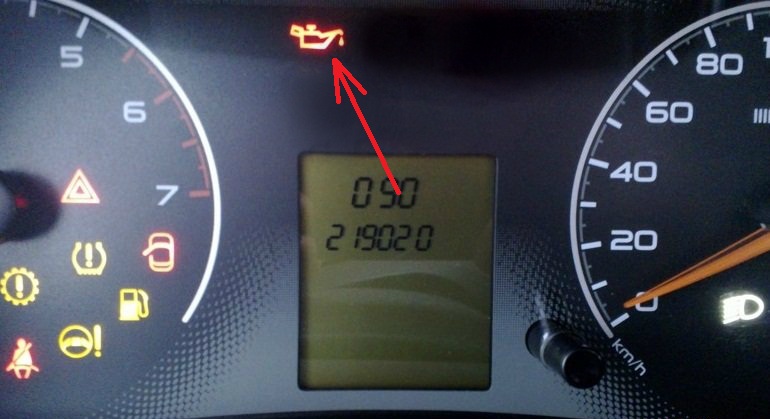

Сигнализатор аварийного падения давления масла

Масляный насос шестеренчатый, с шестернями 10 и 11 внутреннего зацепления расположен на переднем торце блока цилиндров. Ведущая шестерня 10 масляного насоса установлена на двух лысках на переднем конце коленвала. Для снижения механических потерь шестерни имеют трохоидальное зацепление.

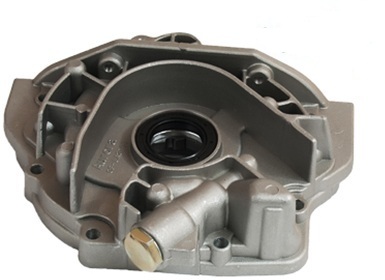

Масляный насос двигателя

Лыски на коленчатом валу для привода масляного насоса

Маслоприемник 16 прикреплен болтами к крышке второго коренного подшипника и к корпусу масляного насоса.

Маслоприемник

Для ограничения максимального давления в системе смазки на масляном насосе установлен редукционный клапан 8.

Детали редукционного клапана масляного насоса

Масляный фильтр 19 полнопоточный, неразборный, с перепускным 18 и противодренажным 13 клапанами.

Масляный фильтр двигателя
