Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Отвертка крестовая средняя
  • Отвертка плоская малая
  • Вороток под торцевую насадку
  • Насадка на вороток на 8 мм
  • Насадка на вороток на 24 мм
  • Зубило с молотком или электродрель
  • Длинногубцы

Детали и расходники:

  • Наждачная бумага (мелкозернистая)
  • Возвратная пружина (при необходимости)
  • Микровыключатель (при необходимости)
  • Контактная пластина на световоде (при необходимости)
  • Контактная группа замка зажигания (при необходимости)
  • Болт со срывной головкой М6 - 4 шт.

Примечания:

Выключатель зажигания снимите для замены при выходе из строя его цилиндрового механизма, для замены контактной группы выключателя зажигания, а также при необходимости замены катушки иммобилайзера.

Снятие замка зажигания

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

2. Снимите кожухи рулевой колонки и левый подрулевой переключатель, как описано в этой статье.

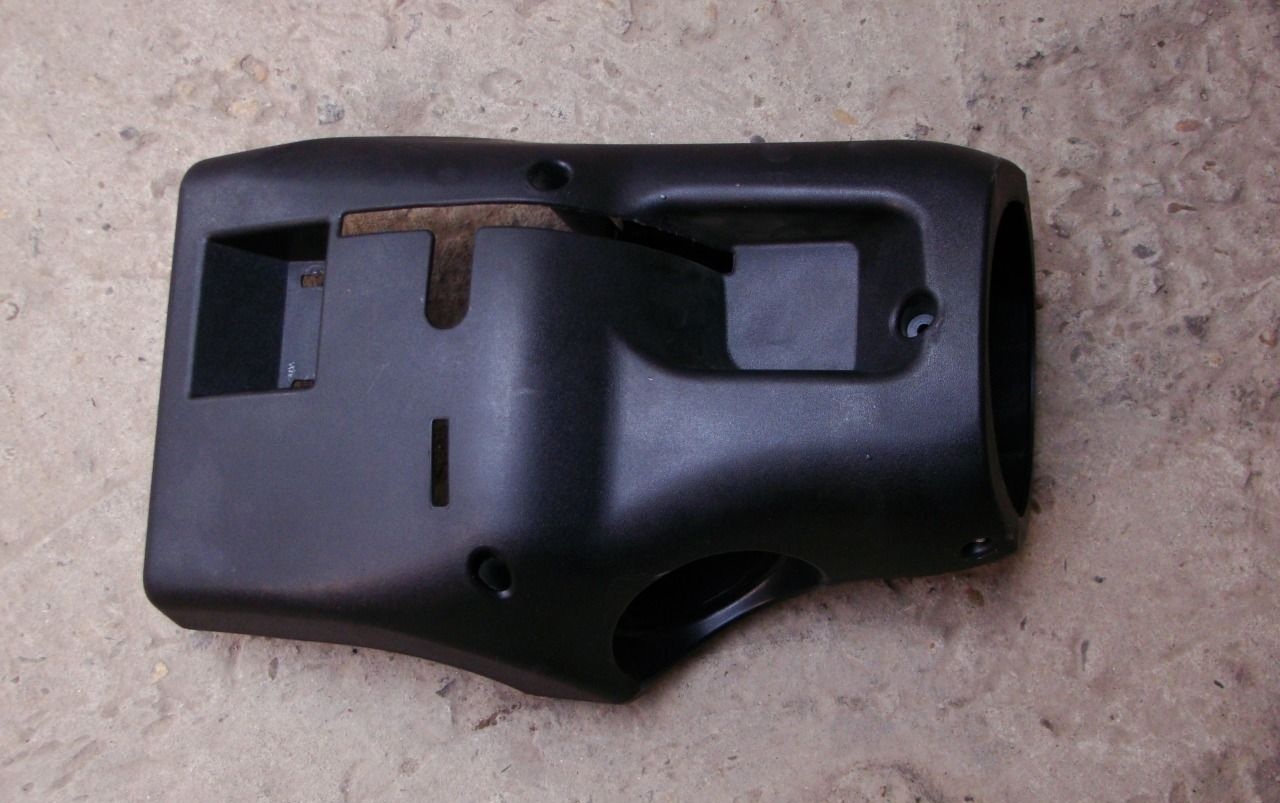

Кожух рулевой колонки Лада Гранта (ВАЗ 2190)

Примечание:

Для удобства работы можно снять рулевое колесо и барабанное устройство спирального кабеля.

Рулевая колонка со снятым рулевым колесом Лада Гранта (ВАЗ 2190)

3. Если уплотнительное кольцо выключателя зажигания не снялось при демонтаже кожухов рулевой колонки, снимите кольцо с выключателя зажигания.

Снятие уплотнительного кольца выключателя зажигания Лада Гранта (ВАЗ 2190)

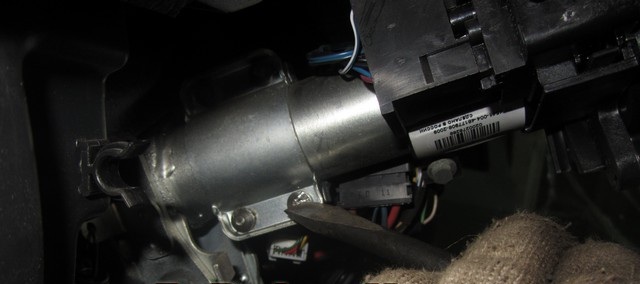

4. Нажав на фиксатор колодки, отсоедините колодку проводов контактной группы выключателя зажигания от жгута проводов панели приборов.

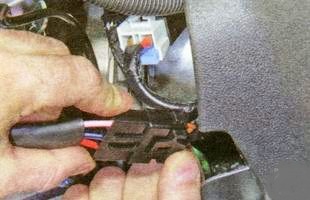

Разъем проводов выключателя зажигания Лада Гранта (ВАЗ 2190)

Отсоединение колодки проводов контактной группы выключателя зажигания Лада Гранта (ВАЗ 2190)

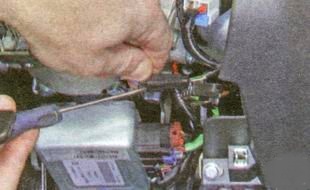

5. Поддев тонкой отверткой край колодки жгута проводов, отсоедините колодку проводов катушки иммобилайзера от колодки жгута проводов панели приборов.

Отсоединение колодки жгута проводов иммобилайзера от колодки проводов панели приборов Лада Гранта (ВАЗ 2190)

Отсоединение колодки жгута проводов иммобилайзера от колодки проводов панели приборов Лада Гранта (ВАЗ 2190)

6. Выключатель зажигания крепится болтами со срывными головками, эти болты затягивают до отрыва головок. После этого при помощи зубила и молотка сорвите болты крепления замка, как это наглядно продемонстрировано на втором фото ниже.

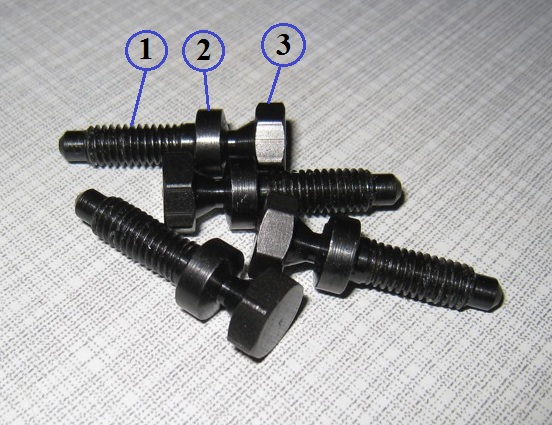

Болты со срывными головками для крепления выключателя зажигания Лада Гранта (ВАЗ 2190)

Болт со срывной головкой:

1 – резьбовая часть;

2 – круглая головка;

3 – срывная головка под ключ.

Ослабление с помощью зубила болтов крепления замка зажигания Лада Гранта (ВАЗ 2190)

7. Когда шляпки уже достаточно ослаблены, можно их открутить при помощи длинногубцев.

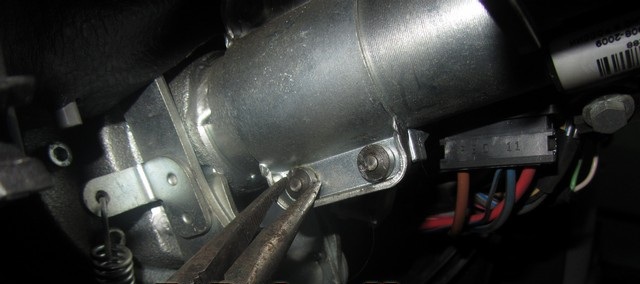

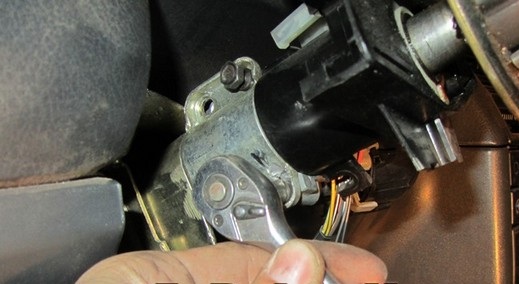

Откручивание длинногубцами болтов крепления замка зажигания Лада Гранта (ВАЗ 2190)

8. Когда все болты откручены, снимите хомут крепления замка зажигания крепления к валу, а затем и сам выключатель.

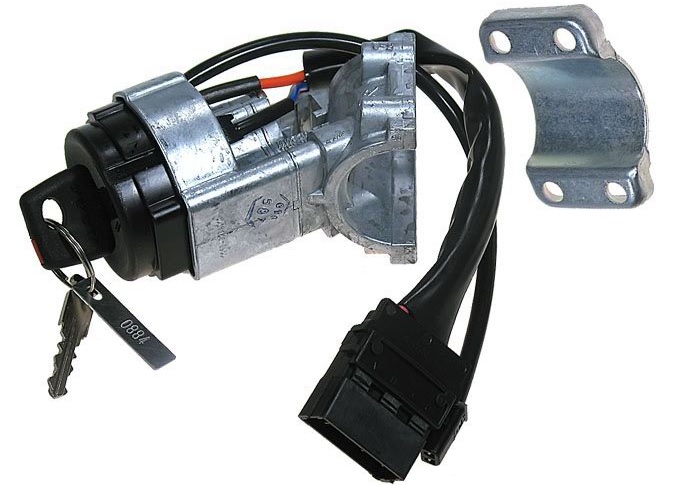

Выключатель зажигания Лада Гранта (ВАЗ 2190)

Разборка и сборка замка зажигания

1. Отверните три винта крепления кронштейна к корпусу выключателя.

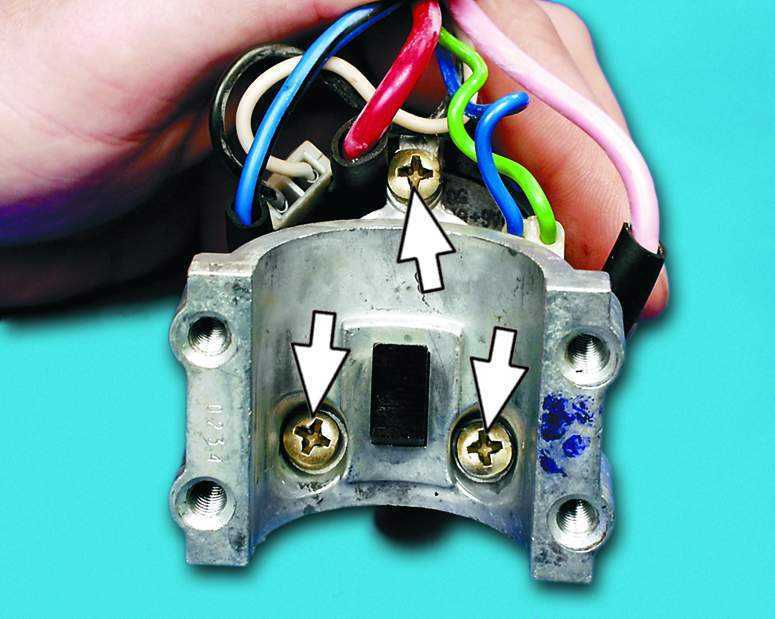

Размещение винтов крепления кронштейна к корпусу выключателя зажигания Лада Гранта (ВАЗ 2190)

2. Снимите кронштейн с корпуса.

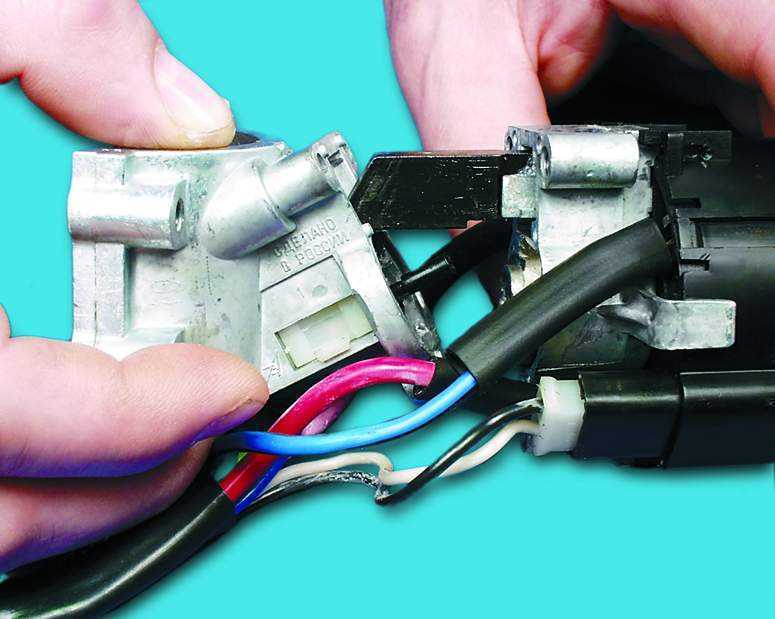

Снятие кронштейна с корпуса замка зажигания Лада Гранта (ВАЗ 2190)

3. Достаньте привод микровыключателя замка зажигания.

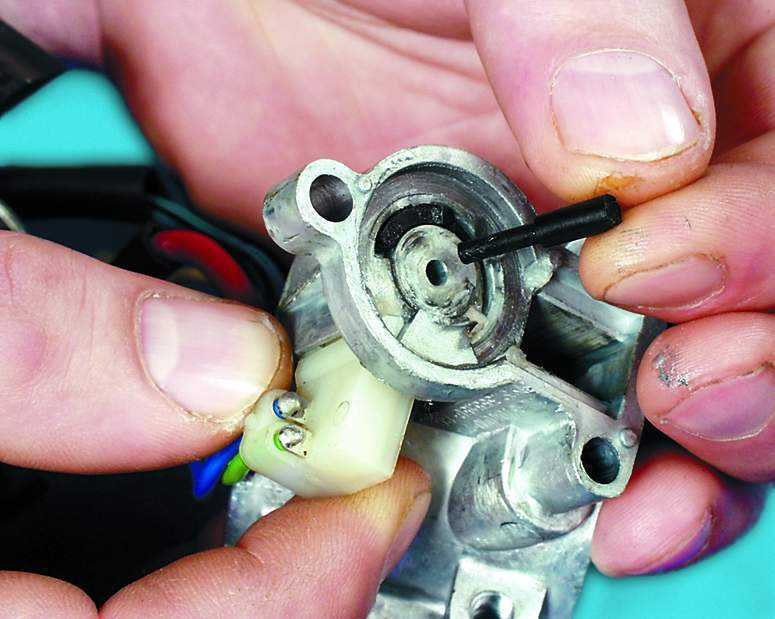

Снятие привода микровыключателя замка зажигания Лада Гранта (ВАЗ 2190)

4. Нажмите на пластмассовую защелку и достаньте микровыключатель из кронштейна.

Защелка микровыключателя замка зажигания Лада Гранта (ВАЗ 2190)

Снятие микровыключателя замка зажигания Лада Гранта (ВАЗ 2190)

Примечание:

Для замены микровыключателя необходимо отпаять от его контактов провода.

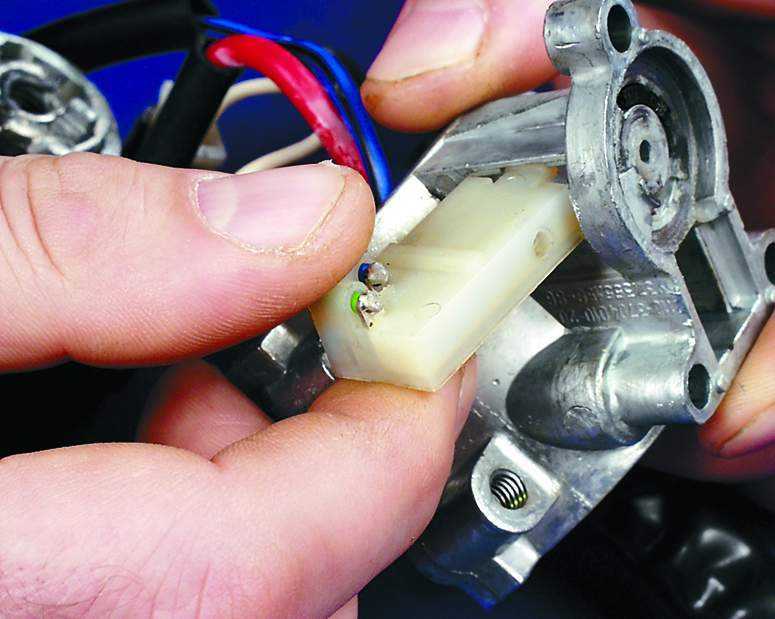

Контакты проводов микровыключателя замка зажигания Лада Гранта (ВАЗ 2190)

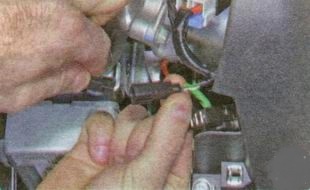

5. Отсоедините колодку проводов от патрона лампы подсветки.

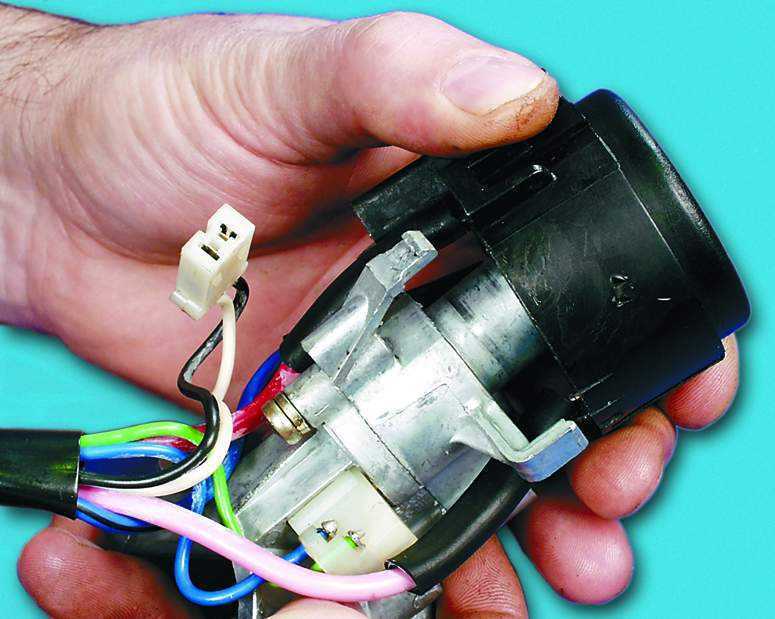

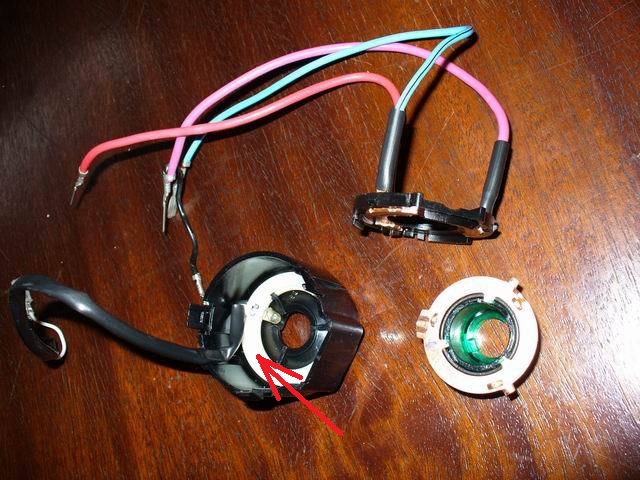

Отсоединение колодки проводов от патрона лампы подсветки замка зажигания Лада Гранта (ВАЗ 2190)

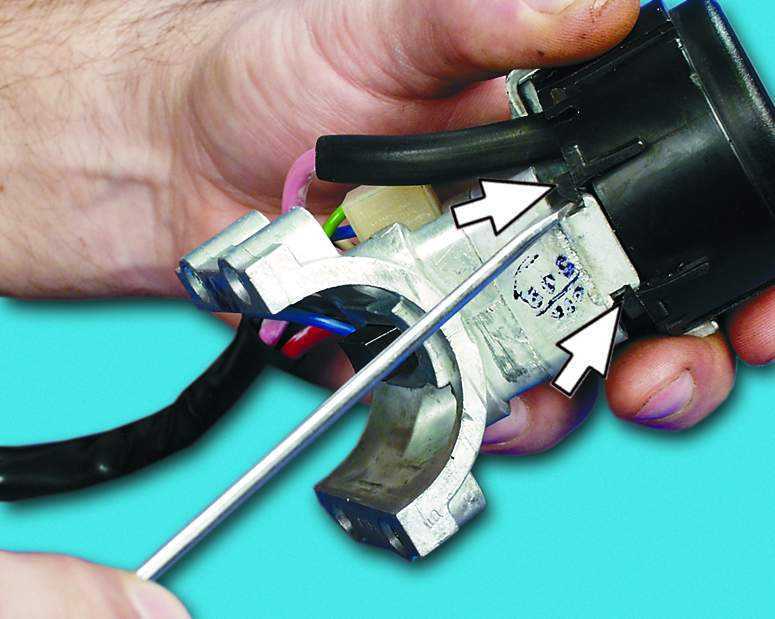

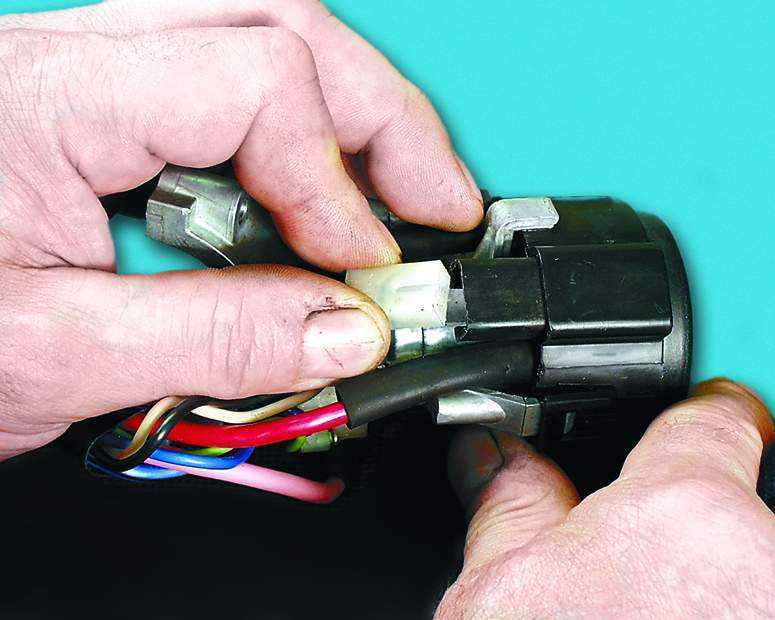

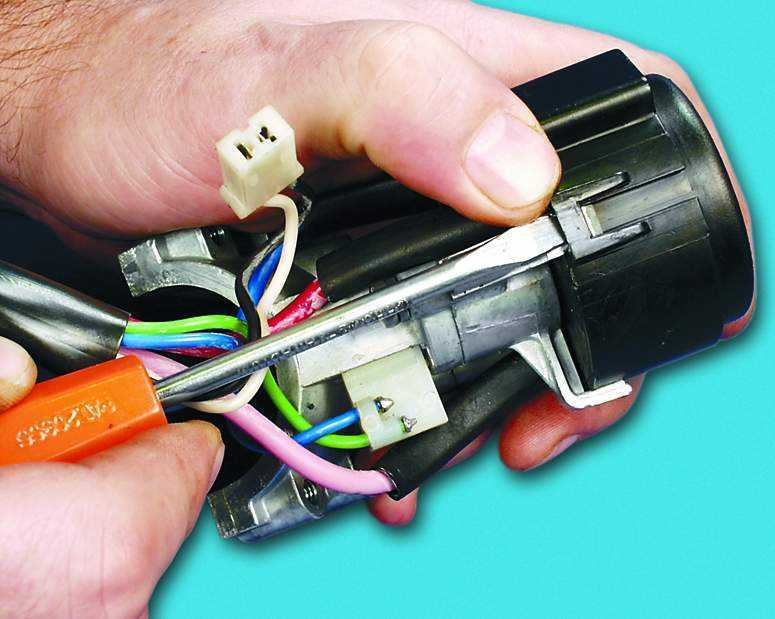

6. Поддев отверткой, отстегните защелку с одной стороны замка зажигания.

Снятие защелки крышки замка зажигания Лада Гранта (ВАЗ 2190)

7. Затем отстегните две защелки с другой стороны.

Снятие защелок крышки замка зажигания Лада Гранта (ВАЗ 2190)

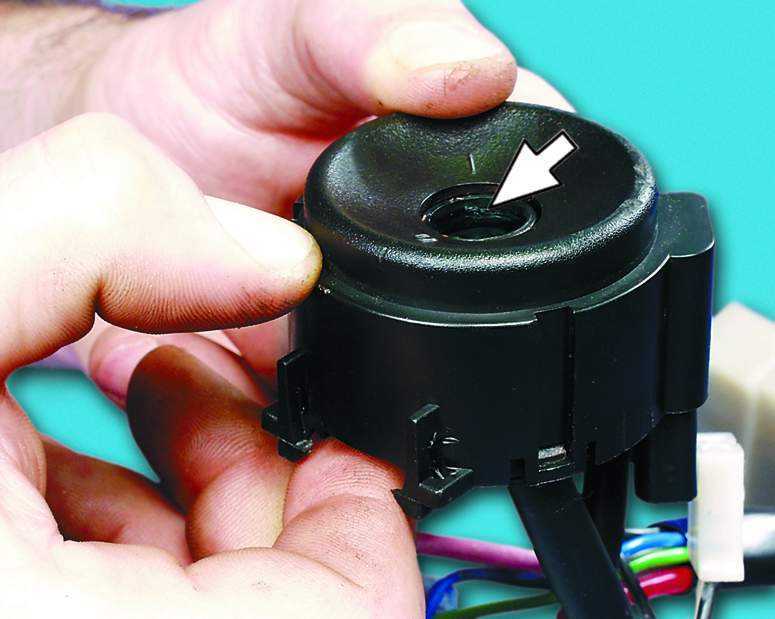

8. Снимите пластмассовую крышку с корпуса выключателя.

Снятие крышки с корпуса выключателя зажигания Лада Гранта (ВАЗ 2190)

9. Поддев отверткой, отстегните две защелки с обеих сторон крышки.

Отстегивание защелок крышки замка зажигания Лада Гранта (ВАЗ 2190)

10. Достаньте контактную группу и световод из крышки.

Снятие контактной группы и световода выключателя зажигания Лада Гранта (ВАЗ 2190)

11. Зачистите окисленные или подгоревшие контакты пластины на световоде мелкой наждачной бумагой.

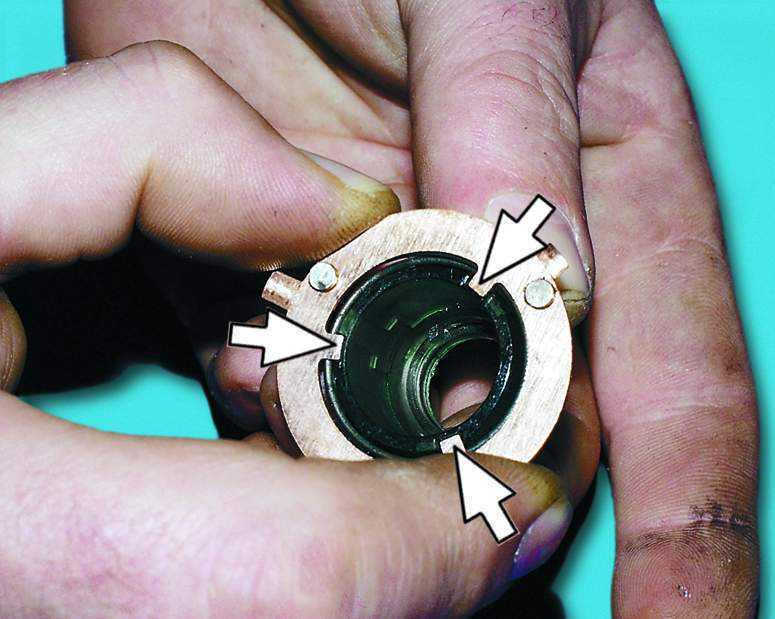

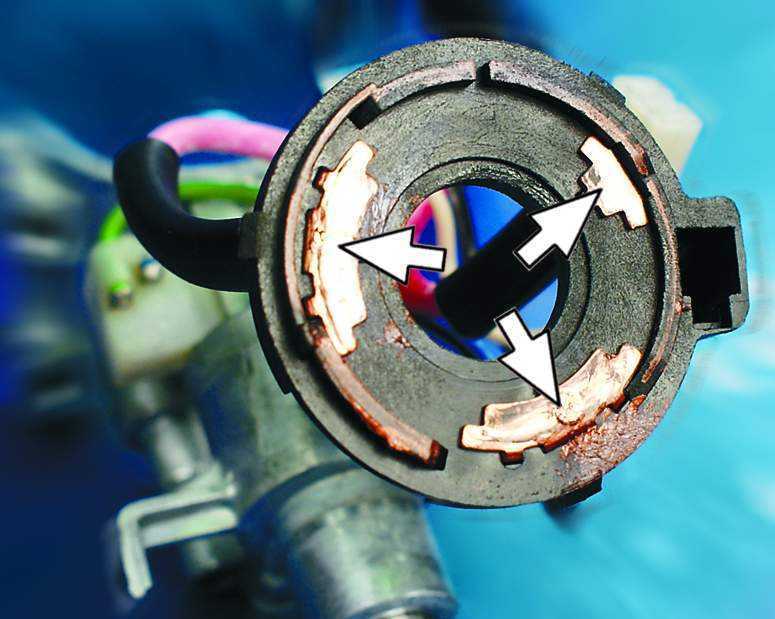

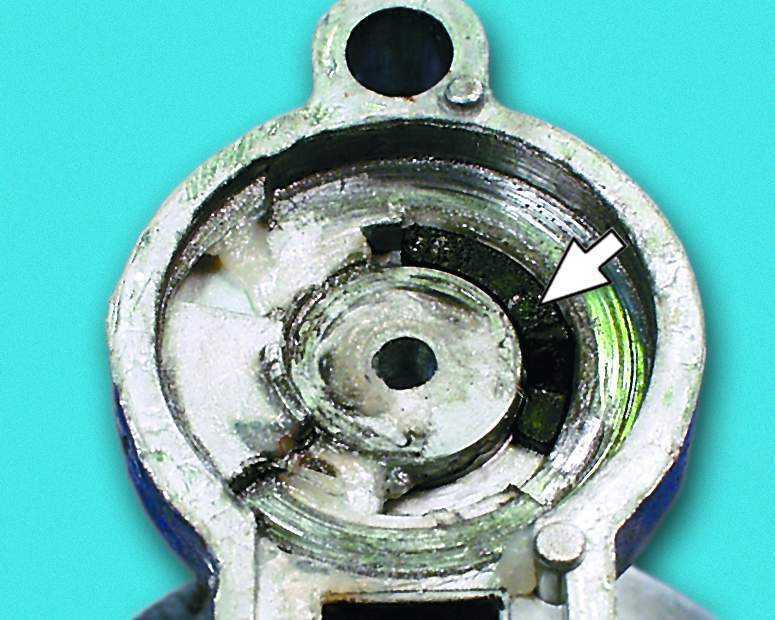

Расположение контактов на пластине световода замка зажигания Лада Гранта (ВАЗ 2190)

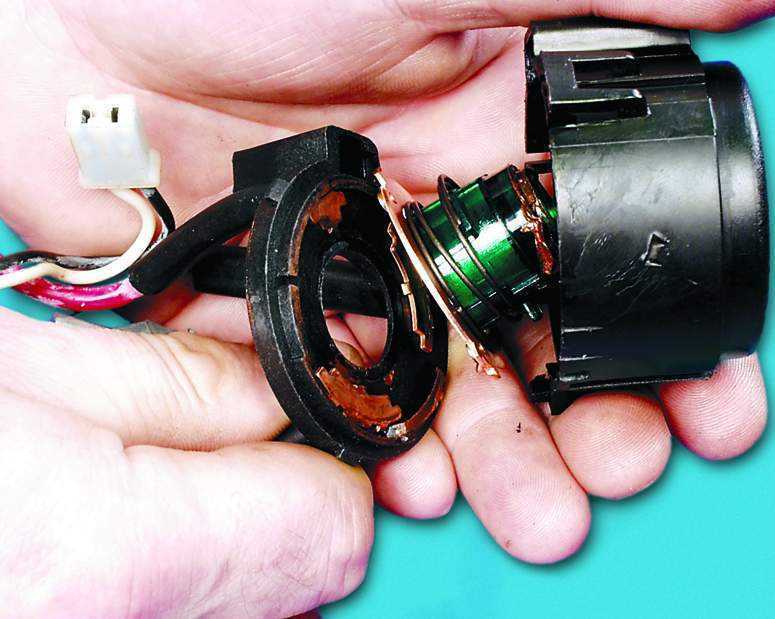

12. При сильном повреждении контактов замените контактную пластину на световоде. Для этого поверните контактную пластину так, чтобы ее внутренние выступы попали в прорези световода и снимите пластину вместе с возвратной пружиной. Замените сломанную или треснувшую возвратную пружину.

Поворачивание контактной пластины световода замка зажигания Лада Гранта (ВАЗ 2190)

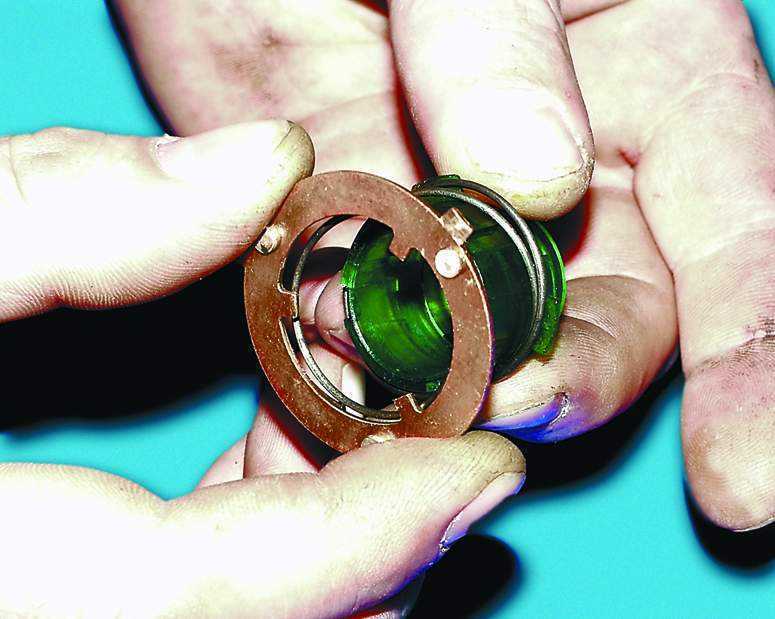

Снятие пластины световода с возвратной пружиной замка зажигания Лада Гранта (ВАЗ 2190)

13. Поддев отверткой, достаньте катушку иммобилайзера (в случае его наличия).

Размещение катушки иммобилайзера замка зажигания Лада Гранта (ВАЗ 2190)

14. Установите на световод пружину и контактное кольцо в порядке, обратном снятию. При этом обратите внимание, что выступы на внутренней поверхности световода должны находиться напротив широкого наружного выступа пластины.

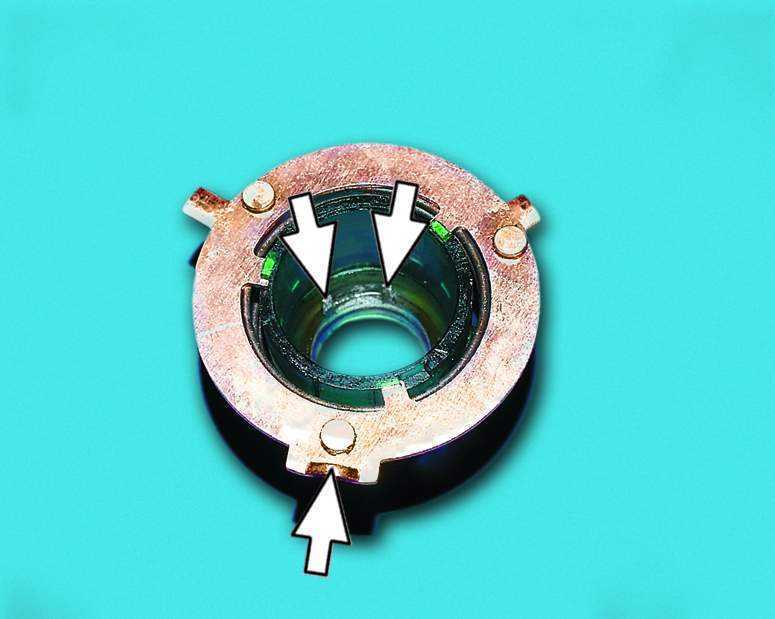

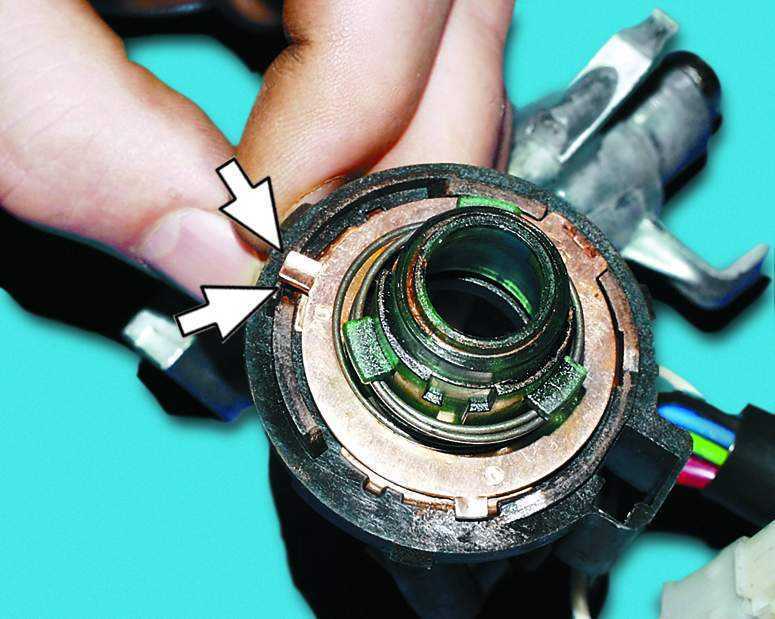

Правильная установка пластины световода замка зажигания Лада Гранта (ВАЗ 2190)

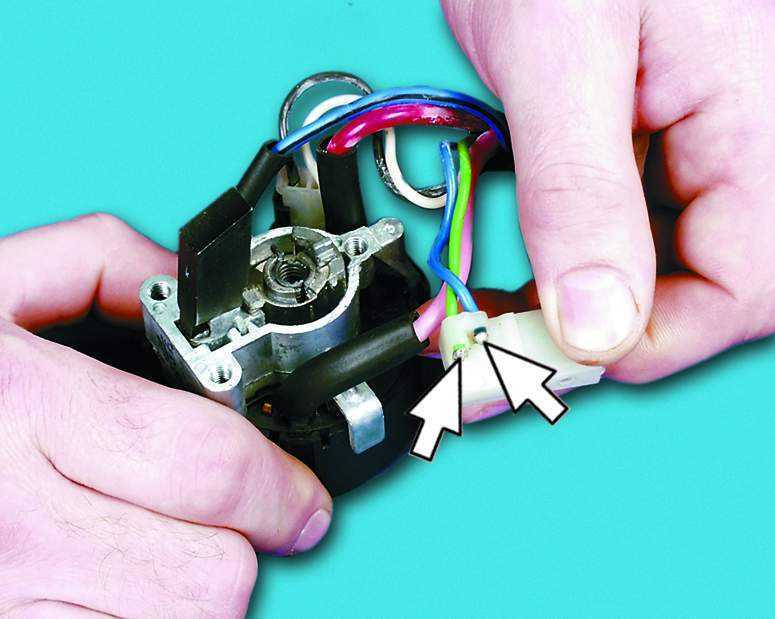

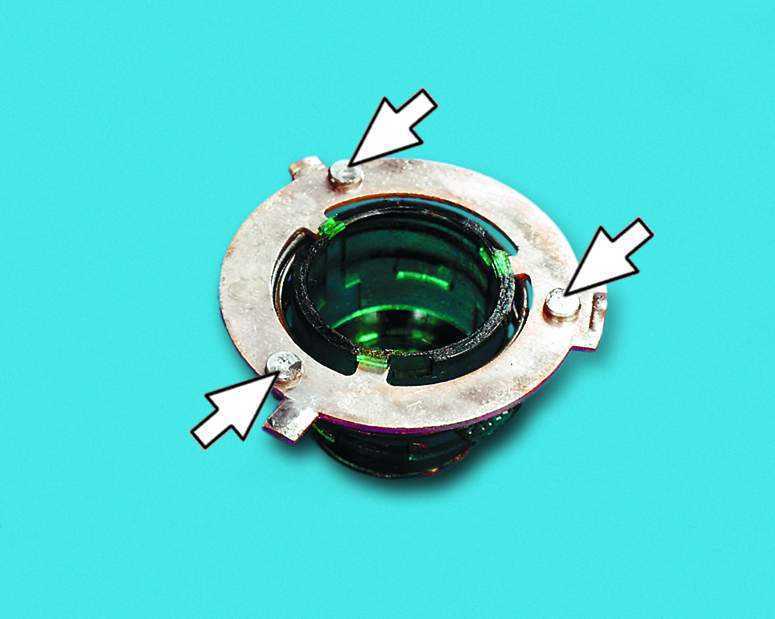

15. Зачистите окисленные или подгоревшие контакты мелкой наждачной бумагой. При сильном повреждении контактов замените контактную группу. Для этого необходимо отпаять три провода от контактов.

Размещение контактов замка зажигания Лада Гранта (ВАЗ 2190)

16. При сборке выключателя сначала установите световод с контактной пластиной на основание контактной группы так, чтобы длинный выступ пластины находился напротив упора на основании.

Установка световода на контактную группу выключателя зажигания Лада Гранта (ВАЗ 2190)

17. Наденьте крышку на основание так, чтобы верхняя часть световода вошла в отверстие крышки. Зафиксируйте основание на крышке защелками.

Установка крышки на световод замка зажигания Лада Гранта (ВАЗ 2190)

18. Установите крышку с контактной группой на корпус выключателя в порядке, обратном снятию. При этом обратите внимание, что выступ на цилиндре замка должен находиться между двумя выступами на внутренней поверхности световода.

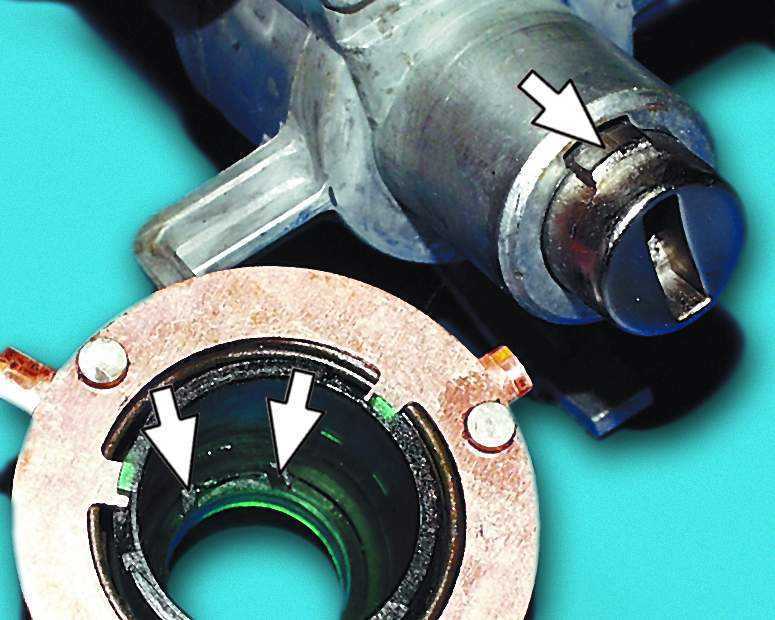

Метки правильности установки крышки с контактной группой на корпус выключателя зажигания Лада Гранта (ВАЗ 2190)

19. Установите микровыключатель в порядке, обратном снятию, при этом обратите внимание, чтобы из проточки в кронштейне не выпал сухарь.

Размещение сухаря микровыключателя замка зажигания Лада Гранта (ВАЗ 2190)

20. Дальнейшую сборку и установку выключателя зажигания проводите в обратной последовательности.

21. Установите новые болты крепления выключателя зажигания. Болты крепления равномерно затягивайте до момента отрыва их головок.

Установка болтов крепления замка зажигания Лада Гранта (ВАЗ 2190)
