Электрический замок багажника

В нашем автомобиле открыть крышку багажника можно только с помощью рычага из салона, но мы с вами рассмотрим как установить электрический замок багажника, чтобы можно было открывать его с кнопки на брелке сигнализации.

Позволяет открывать багажник автоматически с пульта охраны.
Потребуется соленоид, например FALCON, стоит 300 рублей, автомобильное реле 12в, ток обмотки 80 мА, с одной группой замыкающих контактов, цена 45 рублей.
Итак, инструкция:
1. Вынимаем блок сигнализации, он находится под рулевой колонкой, пользуясь инструкцией находим нужный разъем и сигнальный вывод. (дополнительный канал или канал управления багажником).
2. Реле устанавливаем рядом с блоком сигнализации. Минусовой провод катушки реле подсоединяем к сигналному выходу сигналки (дополнительный канал или канал управления багажником), плюсовой к красному проводу сигнализации (по инструкции этот провод идет к аккумулятору через предохранитель 3А. Там же отыскиваем красно-белый провод (питание фар), этот провод идет на аккумулятор через предохранитель 10А. В красно-белом проводе делаем врезку, подключаем провод, который в дальнейшем через предохранитель 7,5А (идет в комплекте к замку) и через контактную группу реле пойдет на замок. Все тщательно изолируем (изолента того же цвета, что использовал дилер при установке сигналки.
3. Снимаем все пороги по левой стороне, накладку (в ногах слевой стороны, где стоит Relay module), также снимаем диван пассажирского сидения.

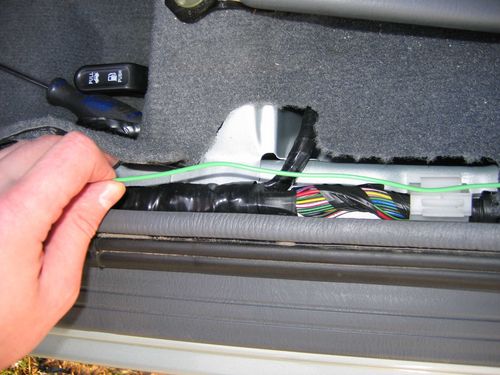

4. Протаскиваем под обшивкой провод питания соленоида (от реле) прямо в багажник. В комплекте к замку был провод со всеми контактными вставками, примерно 5 метров. Когда провод будет в багажнике, все пороги ставим на место.

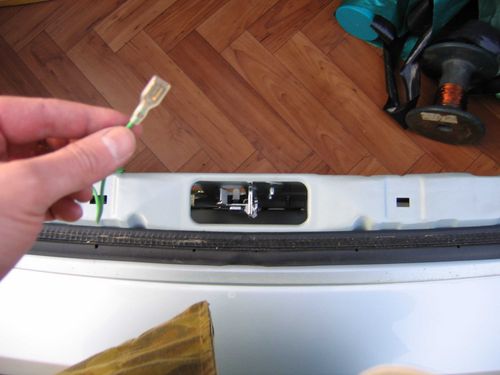

5. В багажнике, снимаем нижнюю пластиковую накладку (три пистона, два по бокам, один где запаска), которая закрывает замок. Слева, в 20 см от основного замка, размечаем будущие отверстия для крепления кронштейна соленоида. Сверлим отверстия. Прикручиваем соленоид. Подводим к нему плюсовой провод питания (этот провод маскируем под обшивкой багажника). Минусовой прекручиваем к кронштену соленоида.

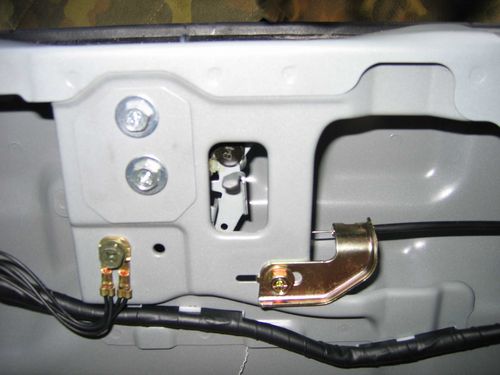

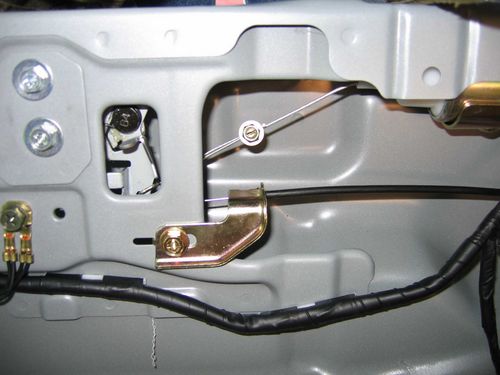

6. В замке багажника уже имеется отверстие для подводки тросика соленоида (там же рядом находится и штатный тросик, для открывания из салона, все подлключам, проверяем, регулируем и готово. Ставим на место пластиковую накладку багажника. Все!!!
У меня на все ушло около 5 часов, так как подробного описания не нашел. Если Вы все прочитали и все правильно поняли, установочное время должно сократиться.
В заключении хочу отметить, все накладки, пороги и тд, снимаются очень легко, что-либо сломать не реально.

P.S. — Я делал без реле так как на моем авто стоит сигналка Шерхан и там уже предусмотрена кнопка для открытия багажника, просто присоединил к специальному выходу на блоке сигнализации и все работает на отлично!

Необходимые прибамбасы.
