Электросхема - Кондиционер, отопление, вентиляция Lada Largus

Система отопления и вентиляции салона: 1 - блок управления системой отопления и вентиляции; 2 - блок управления двигателем; 3,5 - блок предохранителей в салоне; 4 - электровентилятор

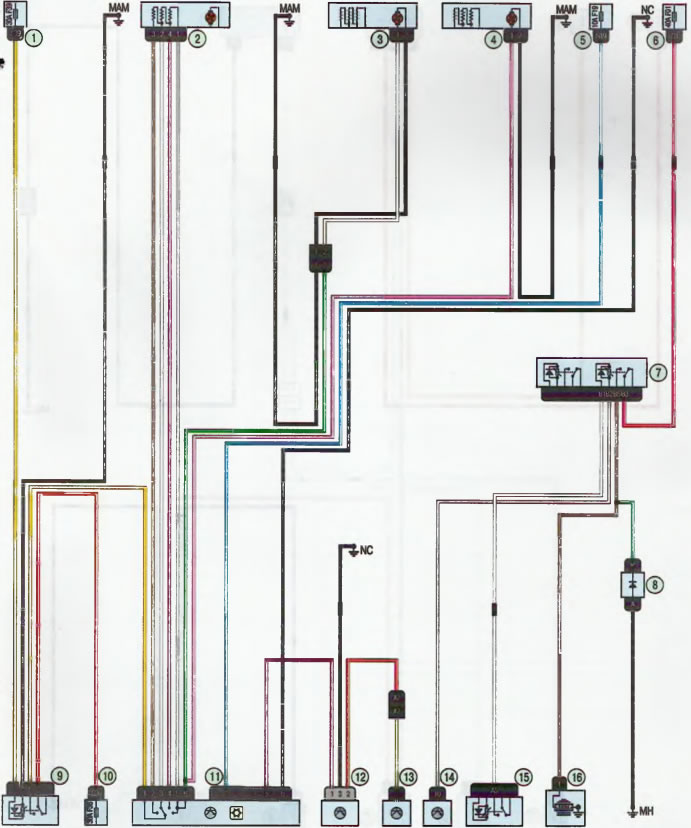

Система отопления (кондиционирования) и вентиляции салона: 1, 5,10 - блок предохранителей в салоне; 2,3,4 - электровентилятор; б - блок реле и предохранителей в иоторном отсеке; 7, 9 - блок вспомогательных реле; 8 - диод; И - блок управления систеиой кондиционирования; 12 - предохранительный клапан испарителя; 13,14 - блок управления двигателеи; 15 - реле системы впрыска; 16 - электромагнитная муфта компрессора кондиционера

Источник: http://lada-largus.narod.ru/html/elektroshema-15.html
