Снятие топливной рампы и форсунок (16V) Lada Largus

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 8 мм
  • Отвертка плоская малая

Детали и расходники:

  • Моторное масло

Моторное масло Lada Largus

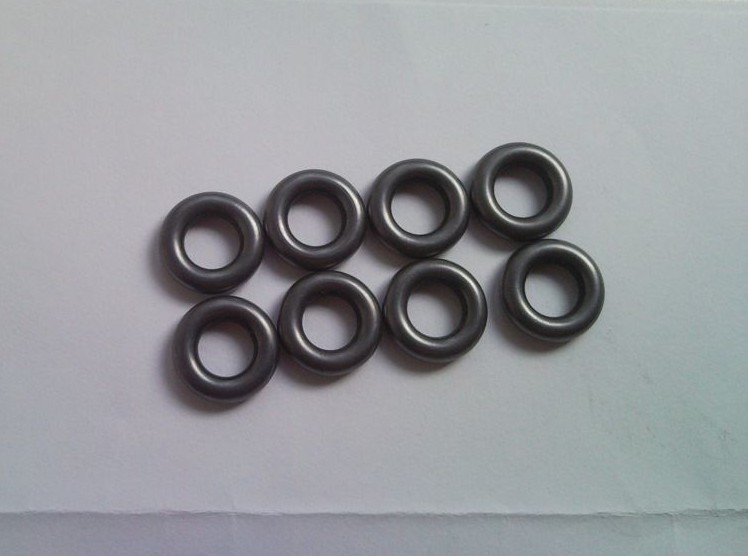

  • Новые уплотнительные кольца форсунки

Уплотнительные кольца форсунки Lada Largus

Примечания:

Топливную рампу снимаем для проверки работы форсунок и их замены.

Снятие топливной рампы и форсунок

1. Сбрасываем давление в системе питания.

2. Отсоединяем провод от минусового вывода аккумуляторной батареи.

3. Снимаем защиту топливной рампы.

Снятие защиты топливной рампы Lada Largus

4. Cжимаем фиксаторы.

Сжатие фиксаторов Lada Largus

5. Снимаем наконечник топливной трубки со штуцера топливной рампы.

Снятие наконечника топливной трубки со штуцера топливной рампы Lada Largus

6. Нажимаем на пружинный фиксатор.

Нажатие на пружинный фиксатор Lada Largus

7. Отсоединяем колодку проводов от форсунки.

Отсоединение колодки проводов от форсунки Lada Largus

8. Аналогично отсоединяем колодки проводов от остальных форсунок.

9. Головкой на 8 отворачиваем два болта крепления топливной рампы к впускному трубопроводу.

Отворачивание крепления топливной рампы к впускному трубопроводу Lada Largus

10. Расположение болтов крепления топливной рампы.

Расположение болтов крепления топливной рампы Lada Largus

11. Сдвинув топливную рампу вдоль осей форсунок так, чтобы все форсунки вышли из своих гнезд во впускном трубопроводе, снимаем рампу вместе с форсунками.

Снятие топливной рампы с форсунками Lada Largus

12. Поддеваем отверткой фиксатор форсунки.

Поддевание фиксатора форсунки Lada Largus

13. Снимаем фиксатор форсунки.

Снятие фиксатора форсунки Lada Largus

14. Преодолевая сопротивление уплотнительного кольца, вынимаем форсунку из топливной рампы.

Извлечение форсунки из топливной рампы Lada Largus

15. Поддевая тонкой шлицевой отверткой, снимаем уплотнительные кольца форсунки.

Снятие с форсунки уплотнительных колец Lada Largus

Примечание:

Форсунка уплотняется двумя резиновыми кольцами: синего цвета – в топливной рампе, черного цвета – во впускном трубопроводе.

16. Аналогично снимаем остальные форсунки.

17. Уплотнительные кольца заменяем новыми. Сборку и установку топливной рампы с форсунками проводим в обратной последовательности. Перед монтажом наносим на уплотнительные кольца форсунок тонкий слой моторного масла.
