Снятие и установка генератора Lada Largus

Снятие генератора Лада Ларгус

Установить автомобиль на двухстоечный подъемник (подъемник электрогидравлический типа П-3,2 Г грузоподъемностью 3,2 т)

Затормозить стояночным тормозом.

Выключить зажигание и поднять капот.

Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный "на 10").

Для автомобилей с двигателем К7М без климатической системы и без гидроусилителя рулевого управления, снять защитный колпачок с гайки 1, рисунок 4-1, и отсоединить от генератора 3 колодку 2 жгута проводов, отвернуть гайку 1 (головка сменная 13, вороток, удлинитель, отвертка плоская).

Отсоединить наконечники проводов от клеммы В+ генератора.

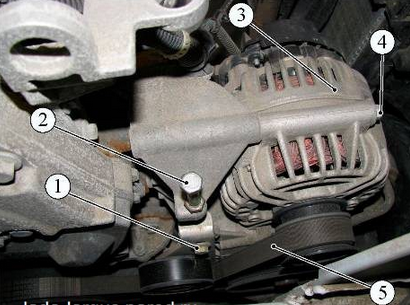

Рисунок 4-1 - Отсоединение электропроводов от генератора:

1 - гайка крепления провода к клемме В+ генератора;

2 - колодка жгута проводов к клемме "D" генератора;

3 - генератор;

4 - кронштейн крепления генератора;

5 - верхний и нижний болты крепления генератора;

Перекусить кусачками и извлечь ремень 1, рисунок 4-2, привода вспомогательного оборудования (кусачки).

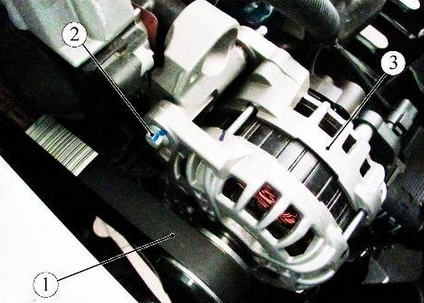

Рисунок 4-2 - Снятие генератора:

1 - ремень привода вспомогательного оборудования;

2 - верхний болт крепления генератора;

3 - генератор

Отвернуть и извлечь верхний и нижний болты 5, рисунок 4-1, крепления генератора к кронштейну 4 (головка сменная 10, вороток трещоточный).

Снять генератор Лада Ларгус.

Для автомобилей с двигателем К7М с ГУР без климатической системы

Снять защитный колпачок с гайки 1, рисунок 4-3, и отсоединить от генератора 2 колодку 4 жгута проводов панели приборов, отвернуть гайку 1 (головка сменная 13, вороток, удлинитель, отвертка плоская).

Отсоединить наконечники проводов от клеммы В+ генератора.

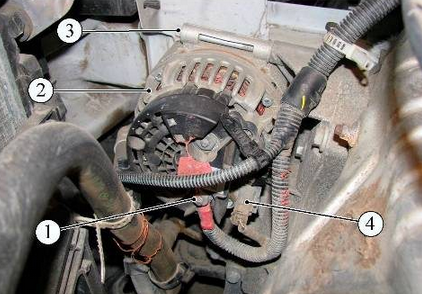

Рисунок 4-3 - Отсоединение электропроводов от генератора:

1 - гайка крепления провода к клемме В+ генератора;

2 - генератор;

3 - верхний болт крепления генератора;

4 - колодка жгута проводов к клемме "D" генератора

Отвернуть на 3...4 оборота регулировочный болт 2, рисунок 4-4, и болт 1 (головка сменная 10, вороток, удлинитель).

Рисунок 4-4 - Снятие генератора:

1 - верхний болт крепления регулировочной планки;

2 - регулировочный болт;

3 - генератор;

4 - верхний болт крепления генератора;

5 - ремень привода вспомогательного оборудования

Снять правое переднее колесо

Снять правый брызговик двигателя

Снять правый передний кожух арки колеса

Отвернуть на 3-4 оборота нижний болт 1, рисунок 4-5, крепления регулировочной планки к кронштейну и ослабить натяжение ремня 2 привода вспомогательного оборудования (головка сменная 10, вороток, удлинитель).

Снять со шкивов ремень привода вспомогательного оборудования.

Рисунок 4-5 - Снятие ремня привода навесных агрегатов:

1 - нижний болт крепления регулировочной планки;

2 - ремень привода вспомогательного оборудования

Предупреждение:

Снятый ремень подлежит обязательной замене.

При замене ремня обязательно заменять натяжной ролик.

Отвернуть и извлечь два нижних болта 1 и 2, рисунок 4-6, крепления генератора 4 к кронштейну (головка сменная 10, вороток трещоточный и удлинитель).

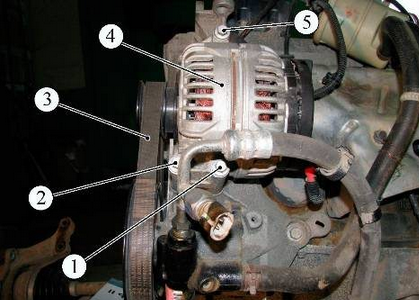

Рисунок 4-6 - Снятие генератора:

1 - болт крепления генератора;

2 - болт крепления генератора;

3 - ремень привода вспомогательного оборудования;

4 - генератор;

5 - верхний болт крепления генератора

Отвернуть и извлечь верхний болт 5 крепления генератора к кронштейну (головка сменная 10, вороток трещоточный).

Снять генератор.

Для автомобилей с климатической системой и ГУР

Снять правое переднее колесо . Снять передний бампер

Предупреждение:

Не проворачивать коленчатый вал двигателя в направлении, обратном направлению вращения.

Не запускать двигатель без ремня привода вспомогательного оборудования, так как это может привести к разрушению шкива коленчатого вала.

Не допускать повреждения трубопроводов системы кондиционирования воздуха.

Повернуть ключом автоматический натяжной ролик 1, рисунок 4-7, ремня привода вспомогательного оборудования по часовой стрелке (ключ кольцевой 16).

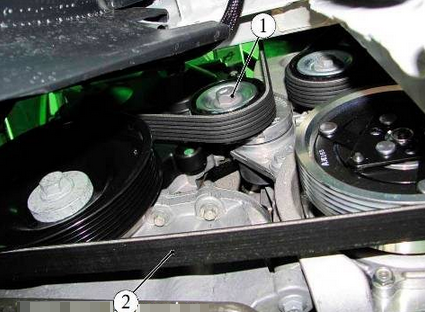

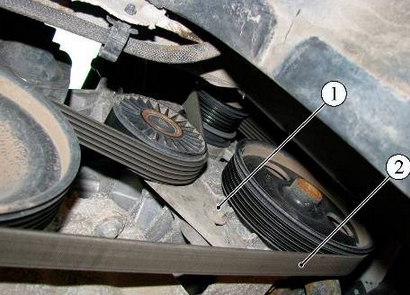

Рисунок 4-7 - Снятие ремня привода вспомогательного оборудования:

1 - натяжной ролик;

2 - ремень привода вспомогательного оборудования

Заблокировать натяжной ролик шестигранным ключом (шестигранный ключ 6 мм).

Снять ремень 2 привода вспомогательного оборудования.

Предупреждение:

Снятый ремень подлежит обязательной замене.

При замене ремня обязательно заменять натяжной и обводной ролики.

Вывернуть винты крепления воздухоотражателя (отвертка, насадка Torx Т30). Снять воздухоотражатель 1, рисунок 4-8.

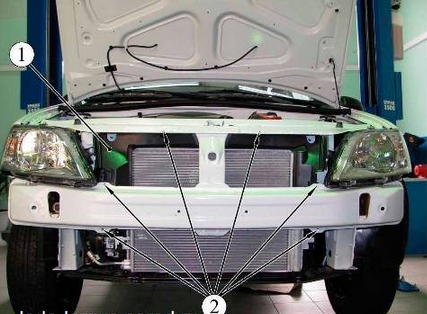

Рисунок 4-8 - Места крепления воздухоотражателя

1 - воздухоотражатель;

2 - места крепления воздухоотражателя;

Отвернуть верхние болты 1, рисунок 4-9, крепления кронштейна радиатора к кузову автомобиля (головка сменная 10, удлинитель, вороток трещоточный).

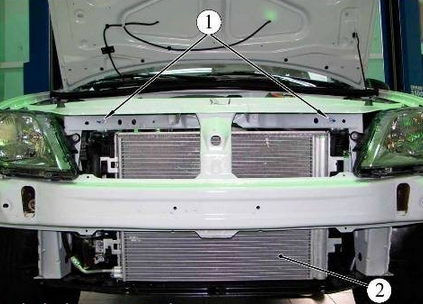

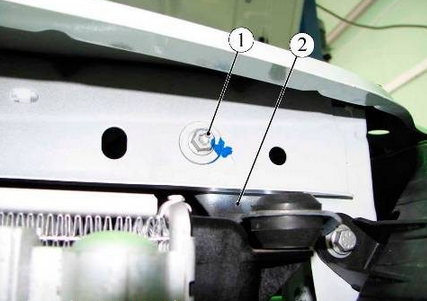

Рисунок 4-9 - Верхнее крепление радиатора:

1 - болт крепления кронштейна радиатора;

2 - конденсор кондиционера

Отсоединить кронштейны 2, рисунок 4-10, крепления радиатора от радиатора.

Рисунок 4-10 - Крепление радиатора:

1 - болт крепления кронштейна радиатора;

2 - кронштейн крепления радиатора

Извлечь радиатор 1, рисунок 4-11, системы охлаждения двигателя в сборе с конденсором 2 кондиционера из нижних креплений 3 и сдвинуть его в направлении левого крыла автомобиля.

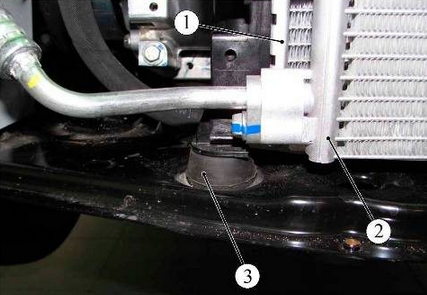

Рисунок 4-11- Нижнее крепление радиатора:

1 - радиатор системы охлаждения двигателя;

2 - конденсор кондиционера;

3 - нижнее крепление радиатора

Отвернуть гайку 2, рисунок 4-12, крепления провода генератора (ключ кольцевой Отсоединить провод от генератора.

Отсоединить колодку 3 жгута проводов панели приборов от генератора.

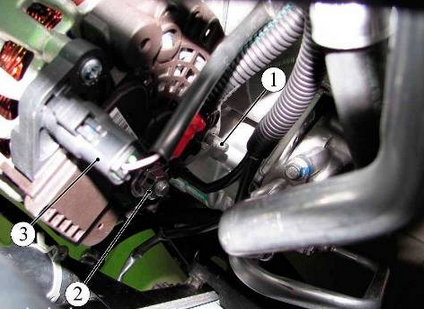

Рисунок 4-12 - Крепление генератора Лада Ларгус:

1 - нижний болт крепления генератора;

2 - гайка крепления провода генератора;

3 - колодка жгута проводов панели приборов к генератору

Отвернуть верхний болт 4, рисунок 4-4, крепления генератора (головка сменная 10, удлинитель, вороток трещоточный).

Отвернуть болт 1, рисунок 4-12, нижнего крепления генератора и снять генератор вместе с болтом нижнего крепления (головка сменная 10, удлинитель, вороток трещоточный).

Для автомобилей с двигателем К4М с ГУР без климатической системы:

Снять переднее правое колесо.

Снять правый брызговик двигателя.

Снять ремень привода вспомогательного оборудования.

Отвернуть две гайки 1, рисунок 4-13, крепления защиты топливной рампы и снять защиту 2 топливной рампы.

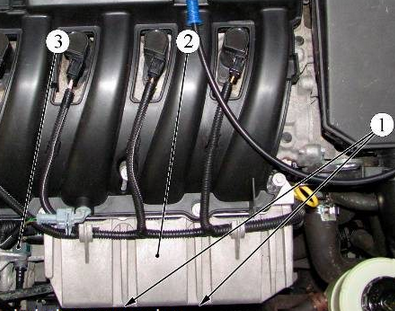

Рисунок 4-13 - Снятие защиты топливной рампы:

1 - гайка крепления защиты топливной рампы;

2 - защита топливной рампы;

3 - штуцер топливной трубки

Отсоединить штуцер 3 топливной трубки от топливной рампы.

Отвернуть гайку крепления провода генератора (ключ кольцевой 13). Отсоединить провод от генератора.

Отсоединить колодку жгута проводов от генератора.

Отвести в сторону ответвление жгута проводов к генератору.

Отвернуть болт крепления трубки гидроусилителя рулевого управления к блоку цилиндров (головка сменная 13, удлинитель, вороток).

Отвернуть болт крепления кронштейна крепления трубопровода гидроусилителя рулевого управления к генератору и снять кронштейн (головка сменная 10, удлинитель, вороток).

Отвернуть верхний болт крепления генератора (головка сменная 10, удлинитель, вороток трещоточный).

Отвернуть болт нижнего крепления генератора и снять вверх генератор вместе с болтом нижнего крепления (головка сменная 10, удлинитель, вороток трещоточный).

Установка генератора Лада Ларгус

Для автомобилей с двигателем К7М без климатической системы и без гидроусилителя рулевого управления:

Снять правое переднее колесо.

Снять правый брызговик двигателя.

Снять передний кожух арки правого переднего колеса.

Установить генератор в последовательности обратной снятию.

При этом моменты затяжки резьбовых соединений:

- болты крепления генератора к кронштейну - 21 Н.м (2,1 кгс.м);

- гайка крепления провода генератора - 14 Н.м (1,4 кгс.м) (головка сменная 10 и 13, ключ моментный).

Для автомобилей с двигателем К7М без климатической системы с ГУР:

Установить генератор на Лада Ларгус в последовательности, обратной снятию.

При этом моменты затяжки резьбовых соединений:

- болты крепления генератора к кронштейну - 21 Н.м (2,1 кгс.м);

- болт крепления регулировочной планки натяжного ролика - 21 Н.м (2,1 кгс.м) (головка сменная 10, вороток и удлинитель, ключ моментный);

- гайка крепления провода генератора - 14 Н.м (1,4 кгс.м) (головка сменная 13, вороток трещоточный, удлинитель, ключ моментный).

Для автомобилей с климатической системой и ГУР:

Установить генератор в последовательности обратной снятию.

При этом моменты затяжки резьбовых соединений:

- болты крепления генератора к кронштейну - 21 Н.м (2,1 кгс.м);

- гайка крепления провода генератора - 14 Н.м (1,4 кгс.м) (головка сменная 13, вороток трещоточный, удлинитель, ключ моментный).

Для автомобилей с двигателем К4М с ГУР без климатической системы:

Установить генератор в последовательности обратной снятию.

При этом моменты затяжки резьбовых соединений:

- болты крепления генератора к кронштейну - 21 Н.м (2,1 кгс.м);

- болт крепления кронштейна трубопровода гидроусилителя рулевого управления к генератору 22 Н.м (2.2 кгс.м);

- гайка крепления провода генератора - 14 Н.м (1,4 кгс.м);

- гайки крепления защиты топливной рампы 21 Н.м (2,1 кгс.м) (головка сменная 10 и 13, ключ моментный).

Для всех комплектаций автомобилей.

Установить новый ремень привода вспомогательного оборудования
