Снятие и установка ремней безопасности Lada Largus

Инструменты:

• Отвертка плоская средняя
• Вороток под торцевую насадку
• Насадка на вороток 17 мм
• Отвертка крестовая средняя
• Отвертка Torx Т20
• Ключ с наконечником Torx (звездочка) Т30
• Динамометрический ключ

Снятие ремня безопасности переднего, правого или левого

1. Установить автомобиль на рабочее место. Снять облицовки и колпачки с головок болтов крепления ремня безопасности (отвертка плоская).

2. Отвернуть болт 3, рисунок 1, нижней точки крепления ремня 1 (головка сменная 17, вороток, удлинитель).

3. Отвернуть два винта самонарезающих 4, снять обивку 2 центральной стойки нижнюю (отвертка крестообразная).

Рисунок 1 - Нижнее крепление переднего ремня безопасности

1 - передний ремень безопасности;

2 - обивка центральной стойки нижняя;

3 - болт нижней точки крепления переднего ремня безопасности;

4 - винт самонарезающий крепления обивки центральной стойки нижней.

4. Отвернуть болт 2, рисунок 2, верхнего крепления переднего ремня безопасности на центральной стойке (головка сменная 17, вороток).

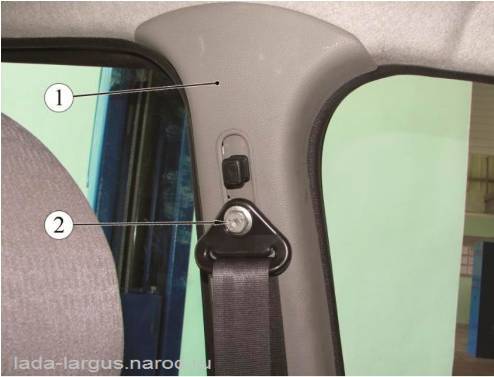

Рисунок 2 - Верхнее крепление переднего ремня безопасности

1 - обивка центральной стойки верхняя;

2 - болт верхнего крепления переднего ремня безопасности.

5. Отвернуть винт самонарезающий 1, рисунок 3, крепления обивки центральной стойки (отвертка Torx Т20).

6. Преодолевая сопротивление держателей, отсоединить обивку 2 от стойки, извлечь из отверстия в обивке ремень безопасности 3, снять обивку (отвертка плоская).

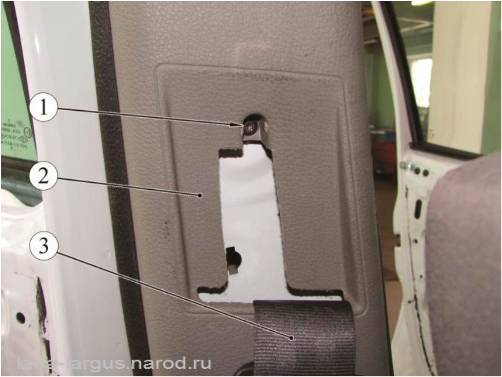

Рисунок 3 - Крепление обивки центральной стойки

1 - винт самонарезающий крепления обивки центральной стойки;

2 - обивка центральной стойки;

3 - передний ремень безопасности.

7. Отвернуть болт 2, рисунок 4, крепления инерционной катушки 1 ремня безопасности, снять ремень (головка сменная 17, вороток, удлинитель).

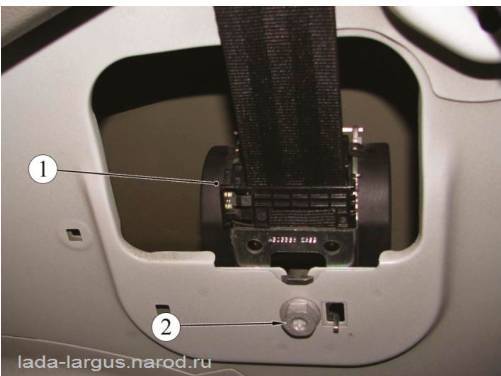

Рисунок 4 - Крепление инерционной катушки переднего ремня безопасности

1 - инерционная катушка ремня безопасности;

2 - болт крепления инерционной катушка ремня безопасности.

Снятие замка ремня безопасности переднего сиденья правого или левого

1. Отвести вверх обивку сиденья, отвернуть болт 1, рисунок 5, крепления замка ремня безопасности, снять замок (головка сменная Torx Т30, вороток).

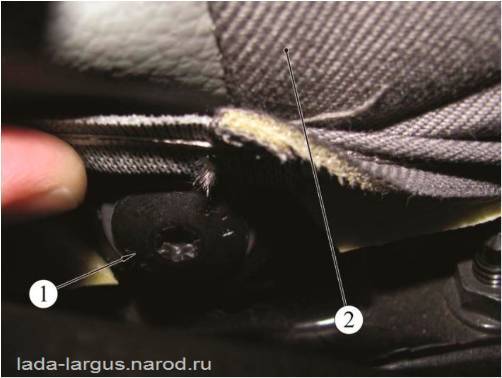

Рисунок 5 - Замок переднего ремня безопасности

1 - болт крепления замка ремня безопасности;

2 - сиденье переднее правое.

Снятие ремня безопасности заднего правого или левого

1. Снять облицовки и колпачки с головок болтов крепления ремня безопасности (отвертка плоская).

2. Отвернуть болт 2, рисунок 6, нижней точки крепления заднего ремня 1 (головка сменная 17, вороток, удлинитель).

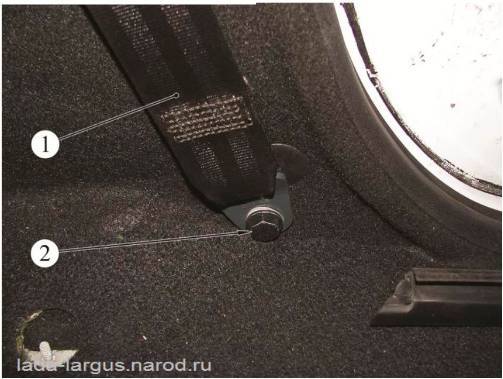

Рисунок 6 - Нижнее крепление заднего ремня безопасности

1 - задний ремень безопасности;

2 - болт нижнего крепления заднего ремня безопасности.

3. Снять экран 4, рисунок 7, багажного отделения, преодолевая сопротивление его выдвигающей пружины.

4. Отвернуть болт 1 верхнего крепления заднего ремня безопасности 2 правого или левого на стойке задка (головка сменная 17, вороток).

5. Открыть заглушки и отвернуть два винта самонарезающих 5 крепления обивки стойки задка, снять обивку 3 (отвертка Torx Т20).

6. Отвернуть фиксатор 6 замка спинки заднего сиденья (головка сменная Torx Т30, вороток).

7. Извлечь кнопку 8, отвести в сторону обивку 7 пола багажного отделения (приспособление 7711238605).

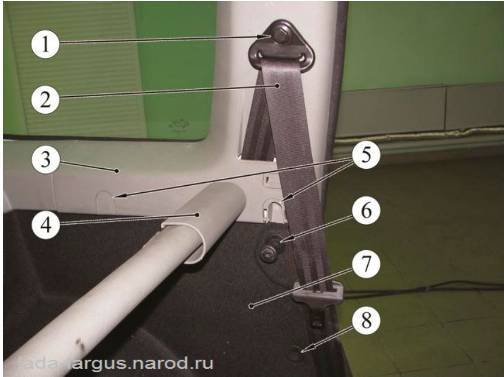

Рисунок 7 - Крепление обивки стойки задка

1 - болт верхнего крепления заднего ремня безопасности;

2 - задний ремень безопасности;

3 - обивка задней стойки;

4 - экран багажного отделения;

5 - винты самонарезающие крепления обивки;

6 - фиксатор замка спинки заднего сиденья;

7 - обивка пола багажного отделения;

8 - кнопка крепления обивки.

8. Отвернуть болт 2, рисунок 8, крепления инерционной катушки 1 ремня безопасности, снять ремень (головка сменная 17, вороток, удлинитель).

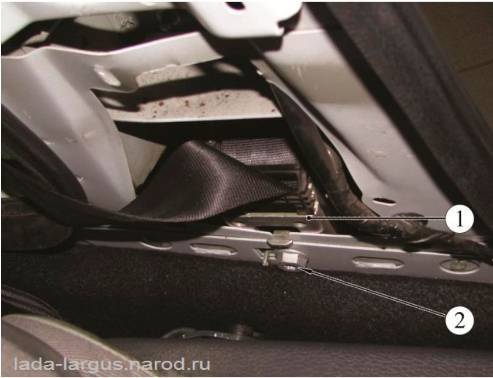

Рисунок 8 - Крепление инерционной катушки заднего ремня безопасности правого или левого

1 - инерционная катушка ремня безопасности;

2 - болт крепления инерционной катушки ремня безопасности.

Снятие ремня безопасности заднего среднего

1. С правой или левой стороны открыть заглушки и отвернуть два винта самонарезающих 2, рисунок 9, крепления обивки, снять обивку 1 стойки погрузочной двери правую или левую (отвертка Torx Т20).

2. Для автомобиля в варианте исполнения с третьим рядом сидений:

- с правой или левой стороны отвернуть три винта 4, рисунок 10, крепления замка форточки бокового окна (отвертка Torx Т20);

- с правой или левой стороны отвернуть болт 3 верхнего крепления ремня безопасности на стойке погрузочной двери (головка сменная 17, вороток);

- с правой или левой стороны открыть заглушки и отвернуть два винта самонарезающих 2, крепления обивки (отвертка Torx Т20);

- снять обивку 1 стойки погрузочной двери правую или левую.

3. Отвернуть два винта самонарезающих 8, (см. рисунок 9), крепления облицовки, снять облицовку 7 (отвертка Torx Т20).

4. Снять облицовку 3 (отвертка плоская).

5. С правой и левой стороны извлечь держатели 5 обивки крыши 4 (приспособление 7711238605).

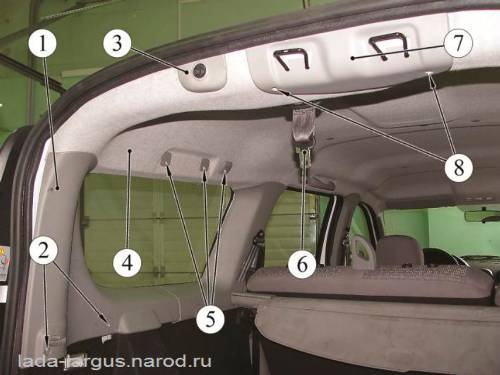

Рисунок 9 - Крепление задней части обивки крыши

1 - обивка стойки погрузочной двери;

2 - винты самонарезающие крепления обивки;

3 - облицовка кнопки открывания погрузочной двери;

4 - обивка крыши;

5 - держатели обивки крыши;

6 - ремень безопасности средний;

7 - облицовка фиксаторов замков дверей погрузочных;

8 - винты самонарезающие крепления облицовки.

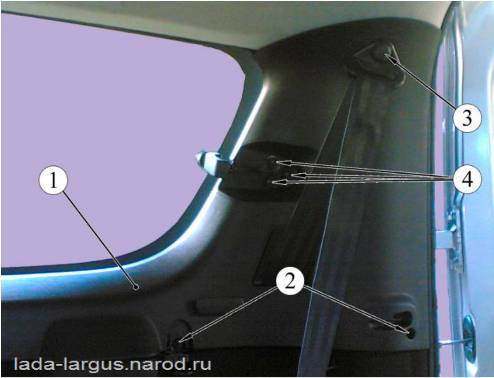

Рисунок 10 - Крепление обивки стойки погрузочной двери

1 - обивка стойки погрузочной двери;

2 - винты самонарезающие крепления обивки;

3 - болт верхнего крепления ремня безопасности третьего ряда сидений;

4 - винты крепления замка форточки бокового окна.

6. Отвести обивку крыши 4 вниз, извлечь из отверстия в обивке крыши прокладку ремня безопасности вместе с ремнем безопасности 6.

7. Отвернуть болт 1, рисунок 11, крепления инерционной катушки 2 ремня безопасности среднего на крыше в проеме погрузочной двери, снять ремень безопасности (головка сменная 17, вороток, удлинитель).

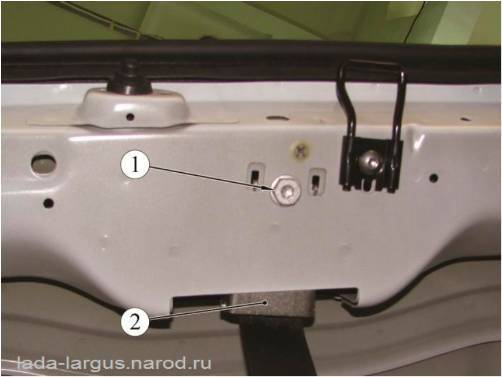

Рисунок 11 - Крепление инерционной катушки заднего ремня безопасности среднего

1 - болт крепления инерционной катушки ремня безопасности;

2 - инерционная катушка ремня безопасности.

8. Сложить заднее сидение. На обратной стороне подушки заднего сиденья отвернуть болты 4, рисунок 12, крепления замков ремней безопасности (головка сменная Torx Т30, вороток).

9. Разложить заднее сиденье и извлечь замки задних ремней безопасности 1 из проемов в подушке сиденья.

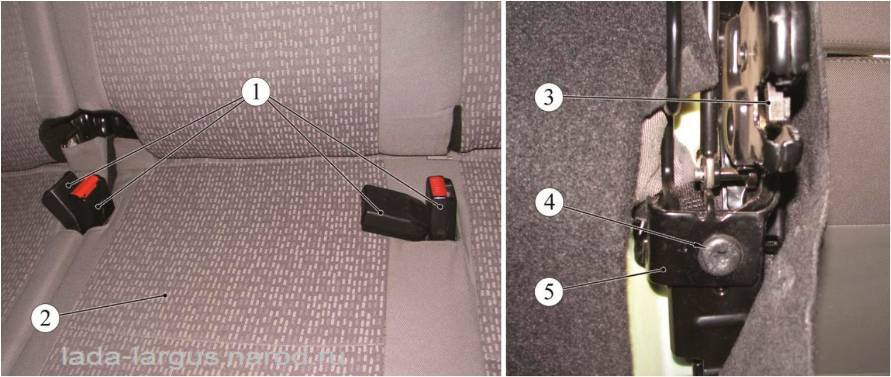

Рисунок 12 - Замки задних ремней безопасности

1 - замки задних ремней безопасности;

2 - подушка заднего сиденья;

3 - замок заднего сиденья;

4 - болт крепления замков ремней безопасности;

5 - кронштейн замков.

Снятие ремней безопасности третьего ряда сидений (для автомобиля в семиместном варианте исполнения)

1. Отвести в сторону обивку пола багажного отделения, отвернуть болт 2, рисунок 13, нижнего крепления ремня безопасности 1 третьего ряда сидений (головка сменная 17, вороток, удлинитель).

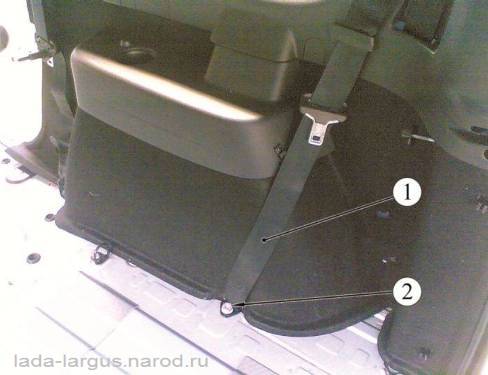

Рисунок 13 - Нижнее крепление ремня безопасности третьего ряда сидений

1 - ремень безопасности третьего ряда сидений;

2 - болт нижнего крепления ремня безопасности третьего ряда сидений.

2. Снять обивку 3 задней стойки (см. рисунок 7), снять обивку 1 стойки погрузочной двери (см. рисунок 10), отвести в сторону обивку боковины, отвернуть болт 1, рисунок 14, крепления инерционной катушки 2 ремня безопасности, снять ремень (головка сменная 17, вороток, удлинитель).

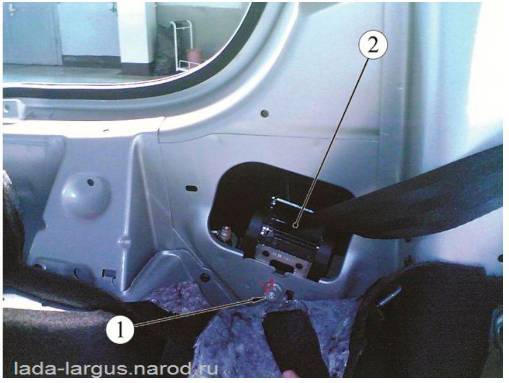

Рисунок 14 - Крепление инерционной катушки ремня безопасности третьего ряда сидений

1 - болт крепления инерционной катушки ремня безопасности;

2 - инерционная катушка ремня безопасности.

Установка

1. Установку ремней безопасности выполнять в последовательности, обратной снятию. Ремни безопасности после открывания замков должны возвращаться из рабочего положения в исходное свободно, без заеданий.

2. Момент затяжки болтов крепления ремней безопасности 21 Н.м (2,1 кгс.м) (вороток, головка сменная 17, ключ моментный).
