Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный "на 10").
Снять передний бампер
Отвернуть три болта 1, 3 и 4, рисунок 6-1, крепления блок-фары к кузову автомобиля (головка сменная 10, удлинитель, вороток).
Рисунок 6-1 - Снятие блок- фары:
1, 3, 4 - болт крепления фары; 2 - блок-фара

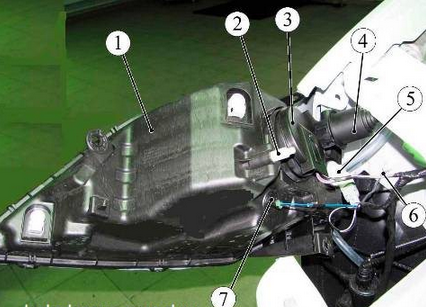

Рисунок 6-2 - Блок-фара:
1 - блок-фара;
2 - винт регулировки оптического элемента в горизонтальной плоскости;
3 - крышка патрона лампы дальнего и ближнего света;
4 - уплотнительный чехол корректора света фар;
5 - патрон лампы габаритного и дневного ходового огня;
6 - клемма "массы" жгута переднего;
7 - колодка лампы указателя поворота
Снять крышку 3, рисунок 6-2, патрона лампы дальнего и ближнего света. Разъединить разъемы ламп.
Сдвинуть уплотнительный чехол 4 корректора света фар по оболочке троса.
Извлечь исполнительный механизм корректора света фар из корпуса блок-фары (см. сл. раздел ).
Снять патрон лампы габаритного огня.
Снять блок-фару.
Установка
Установку блок-фары выполнять в порядке обратном снятию.
При этом обеспечить равномерность зазоров между блок-фарой и сопрягаемыми деталями кузова автомобиля.
При необходимости замены ламп блок-фары снять защитный колпак со стороны моторного отсека соответствующей лампы, рисунок 6-2, и заменить лампу.
Предупреждение: Не прикасаться к колбе галогенной лампы пальцами. Оставшиеся жировые следы могут привести к перегреву включенной лампы и ее взрыву. В случае прикосновения к стеклу лампы протереть ее не ворсистой тканью. Замену ламп выполнять в чистых матерчатых перчатках.
Установить передний бампер
Отрегулировать направление света фар.
