Снятие и установка основных узлов ABS Lada Largus

Инструмент:

• Подъемник электрогидравлический типа П-3,2Г
• Гаечный ключ рожковый на 10 мм
• Отвертка плоская средняя
• Заглушки технологические
• Ключ для тормозных трубок типа 41 08 11 13 Stahlwille
• Вороток под торцевую насадку
• Насадка на вороток на 13 мм
• Насадка на вороток на 10 мм
• Динамометрический ключ
• Емкость технологическая

Детали и расходники:

• Уплотнительные кольца 11 типа 58 23 10 11 Stahlwille
• Ветошь

Снятие

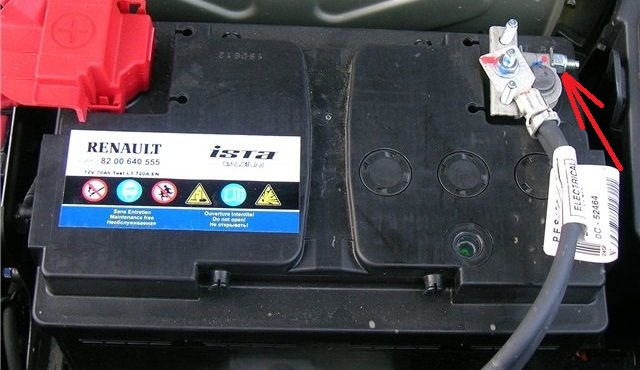

1. Установите автомобиль на двухстоечный подъемник, затормозите его стояночным тормозом и выключите зажигание. Откройте капот и отсоедините клемму провода "массы" от аккумуляторной батареи.

2. Отверните отверткой три гайки крепления шумоизоляции к панели передка и правому брызговику и отодвиньте шумоизоляцию для получения доступа к гидроагрегату.

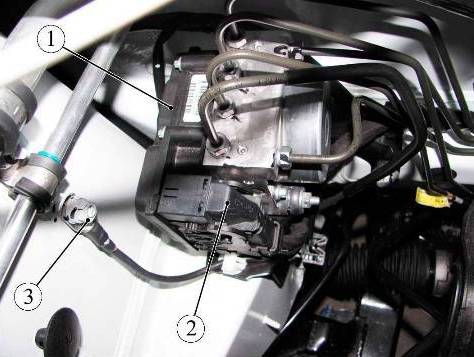

3. Отсоедините штекерную колодку 7 (на фото ниже) жгута передних проводов от гидроагрегата.

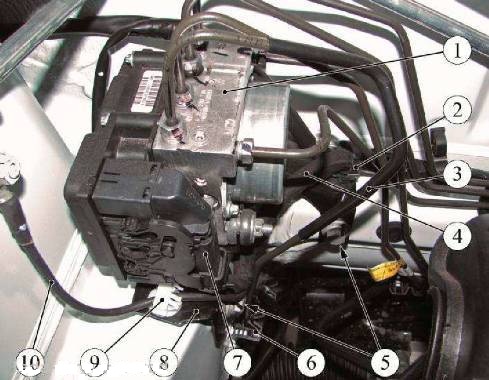

Элементы гидроагрегата ABS:

1 - гидроагрегат ABS;

2 - скоба крепления жгута проводов переднего на кронштейне гидроблока;

3 - тормозная трубка;

4 - жгут проводов передний;

5 - болты крепления кронштейна гидроблока;

6 - скоба крепления тормозной трубки на кронштейне гидроблока;

7 - штекерная колодка жгута проводов переднего;

8 - кронштейн крепления гидроблока;

9 - скоба крепления провода "массы" на кронштейне гидроблока;

10 - провод "массы".

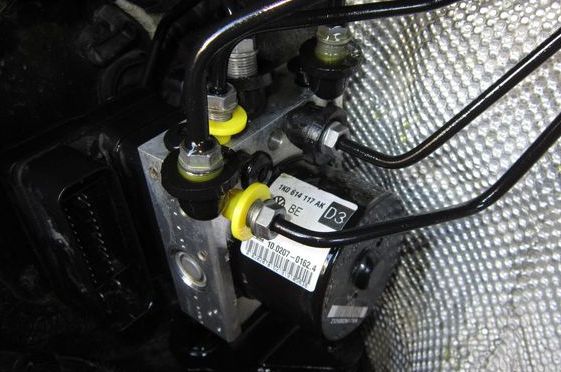

4. Отсоедините тормозные трубки от гидроагрегата антиблокировочной системы тормозов с помощью специального ключа. Установите в отверстия гидроагрегата и на тормозные трубки технологические заглушки.

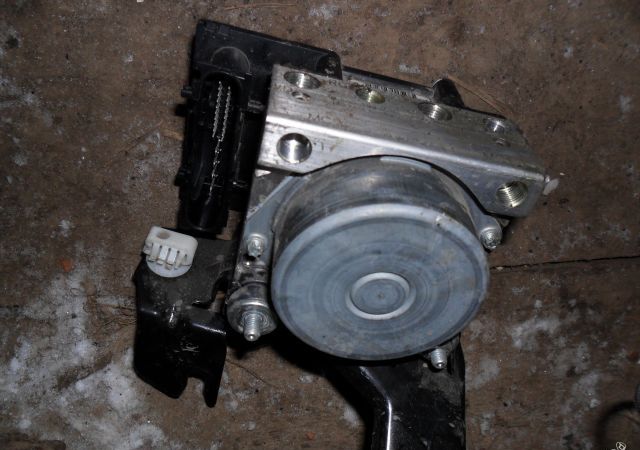

Рабочие детали блока ABS:

1 - блок управления;

2 - отверстие для подсоединения трубки тормозного механизма переднего правого колеса;

3 - отверстие для подсоединения трубки тормозного механизма заднего левого колеса;

4 - отверстие для подсоединения трубки тормозного механизма заднего правого колеса;

5 - отверстие для подсоединения трубки тормозного механизма переднего левого колеса;

6 - отверстие для подсоединения трубки главного тормозного цилиндра;

7 - насос;

8 - гидравлический блок.

5. Извлеките жгут 4 (на третьем фото) проводов передний из скобы 2, провод 10 массы из скобы 9 и тормозную трубку 3 из скобы 6 крепления к кронштейну гидроагрегата, воспользовавшись плоской отверткой.

6. Отверните болты 5 (на третьем фото) крепления кронштейна гидроагрегата к кузову с помощью воротка с насадкой и снимите гидроагрегат 1 в сборе с кронштейном 8.

7. Отверните болты крепления гидроагрегата 1 (на третьем фото) к кронштейну крепления 8 и снимите гидроагрегат.

Установка

Примечание:

При замене гидроагрегата выполните процедуру программирования параметров ЭБУ ABS.

Для обеспечения герметичности разъема блока управления гидроагрегата, клемма провода "массы " гидроагрегата должна быть сориентирована вниз.

1. Установите гидроагрегат на кронштейн крепления и закрепите болтами с помощью воротка с насадкой на 10 мм. Момент затяжки болтов 8 Н·м (0,8 кгс·м) обеспечьте, используя динамометрический ключ.

2. Установите гидроагрегат в сборе с кронштейном на автомобиль и закрепите болтами с помощью воротка с насадкой на 13 мм. Момент затяжки болтов 22 Н·м (2,2 кгс·м).

3. Подсоедините штекерную колодку жгута проводов переднего к разъему гидроагрегата ABS.

Детали блока управления ABS:

1 - ЭБУ ABS;

2 - колодка жгута проводов панели приборов к ЭБУ ABS;

3 - гайка клеммы провода "массы" жгута проводов панели приборов.

4. Установите жгут проводов, провод "массы" (на фото выше) и тормозную трубку в скобы крепления на кронштейне гидроагрегата, использовав для этого плоскую отвертку.

5. Извлеките технологические заглушки из отверстий гидроагрегата и тормозных трубок и подсоедините тормозные трубки к гидроагрегату с помощью ключа для тормозных трубок. Момент затяжки штуцеров 14 Н·м (1,4 кгс·м).

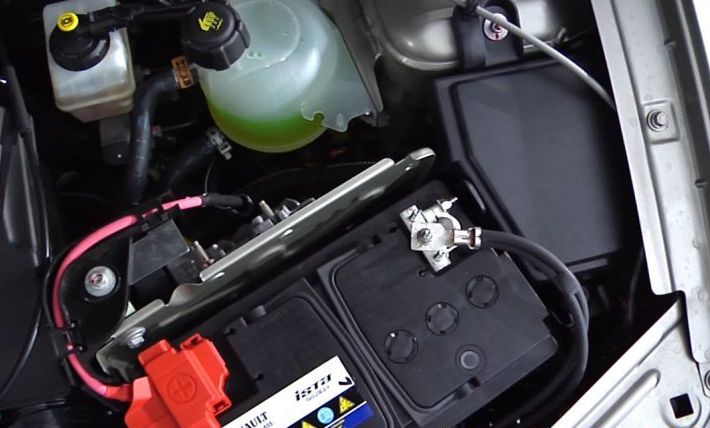

6. Подсоедините клемму провода "массы" к аккумуляторной батарее с помощью рожкового ключа на 10 мм.

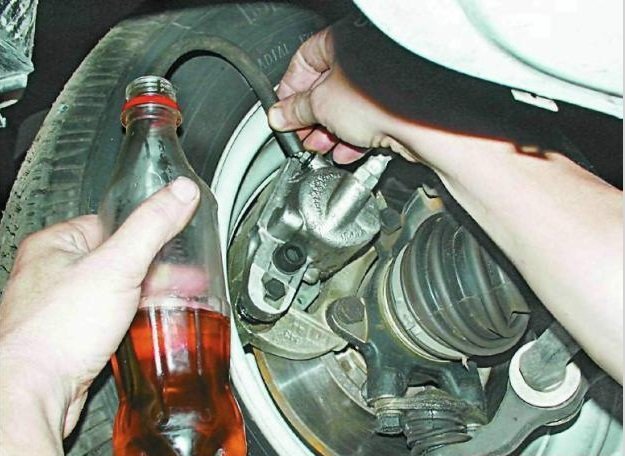

7. Выполните прокачку тормозной системы.

8. Проверьте эффективность рабочей тормозной системы путем пробного выезда или на стенде,
