Снятие и установка, замена ламп заднего фонаря Lada Largus

Снятие заднего фонаря Лада Ларгус

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный "на 10").

Открыть правую и левую двери задка.

Снять сетку (при снятии заднего фонаря с правого крыла) (при наличии).

Извлечь домкрат (при снятии заднего фонаря с правого крыла).

Отвернуть две гайки 1,3, рисунок 8-2, крепления заднего фонаря правого или левого к кузову автомобиля.

Отсоединить колодку 2, рисунок 8-3, жгута проводов заднего от фонаря правого или левого.

Снять фонарь 1 правый или левый, рисунок 8-1.

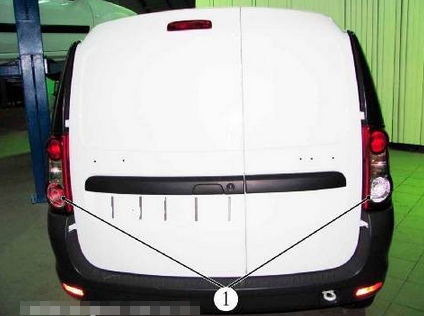

Рисунок 8-1 - Фонари задние автомобиля:

1 - фонарь задний правый/левый

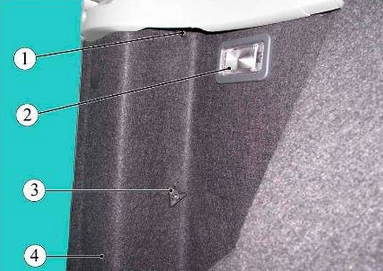

Рисунок 8-2 - Снятие фонаря заднего:

1, 3 - гайки крепления заднего фонаря;

2 - плафон освещения багажника;

4 - обивка багажника

Отжать фиксаторы 2, рисунок 8-4, извлечь плату из корпуса фонаря заднего.

Для замены ламп заднего фонаря Лада Ларгус необходимо повернуть соответствующую лампу, рисунок 8-5, против часовой стрелки, извлечь ее и заменить лампу. Проверить работу фонаря.

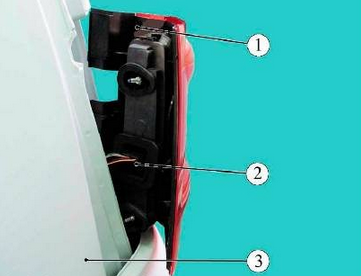

Рисунок 8-3 - Снятие фонаря заднего:

1 - фонарь задний левый;

2 - колодка жгута проводов заднего к фонарю заднему;

3 - кузов автомобиля

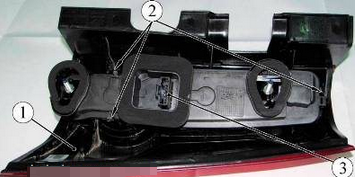

Рисунок 8-4 - Фонарь задний:

1 - корпус фонаря заднего;

2 - фиксаторы;

3 - разъем фонаря заднего к колодке жгута проводов заднего

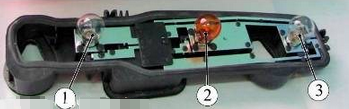

Рисунок 8-5 - Лампы фонаря заднего:

1 - лампа сигнала торможения и габаритного огня;

2 - лампа указателя поворота;

3 - лампа света заднего хода и противотуманного огня

Установка

Установить задний фонарь на крыле по установочным штифтам. Установку заднего фонаря выполнить в порядке обратном снятию. При этом обеспечить уплотнение фонаря по сопряжению с кузовом. Уложить на место домкрат (при снятии заднего фонаря правого крыла). Установить на место сетку (при наличии).
