Электросхема - Система пуска двигателя Lada Largus

Система пуска двигателя К4М: 1 - аккумуляторная батарея; 2 - выключатель (замок) зажигания; 3 - стартер

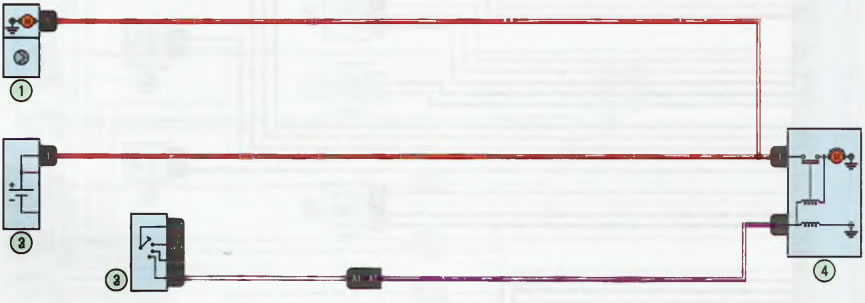

Система пуска двигателя К7М: 1 - генератор; 2 - аккумуляторная батарея; 3 - выключатель (замок) зажигания; 4 - стартер
