Снятие и установка тормозного диска переднего тормоза Lada Largus

Инструмент:

• Подъемник электрогидравлический типа П-3,2Г

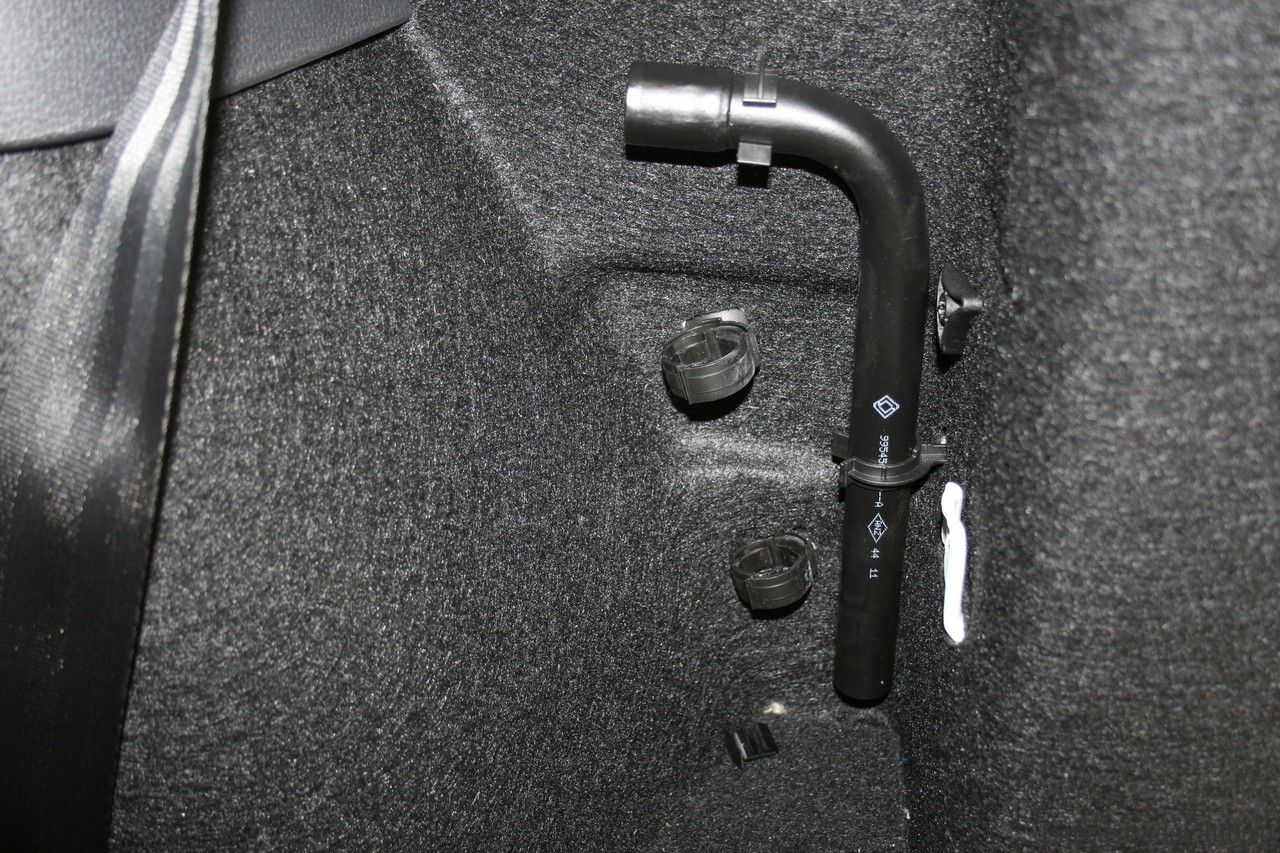

• Балонный ключ

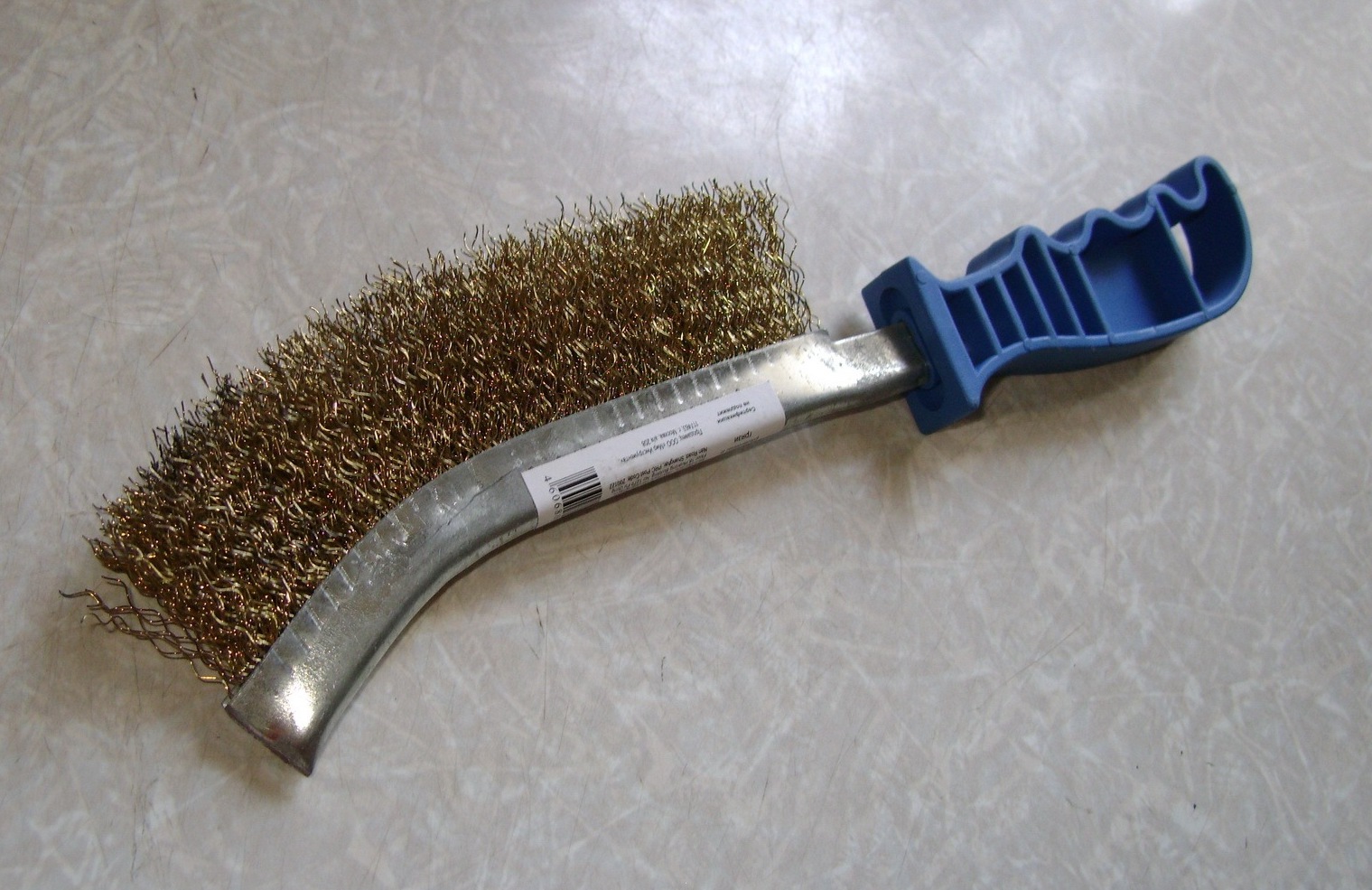

• Щетка металлическая
• Вороток под торцевую насадку
• Удлинитель для торцевых насадок на вороток
• Насадка на вороток на 18 мм
• Насадка на вороток Torx Т40
• Крючок технологический
• Динамометрический ключ

Детали и расходники:

• Болты крепления направляющей к поворотному кулаку
• "Высокопрочный контровочный состав", номер для запчастей 77 11 230 112

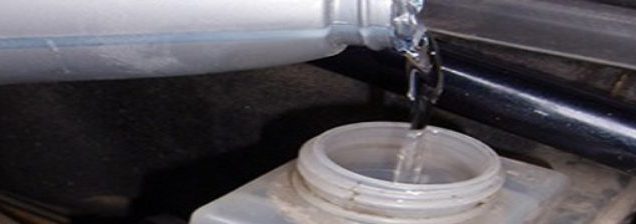

• Тормозная жидкость

Снятие

1. Установите автомобиль на двухстоечный подъемник, затормозите его стояночным тормозом и выключите зажигание.

2. Снимите переднее колесо с помощью балонного ключа.

3. Поднимите автомобиль на высоту, удобную для выполнения работ.

4. Очистите детали переднего тормоза с помощью металлической щетки.

5. Отверните и извлеките болты крепления направляющей переднего тормоза к поворотному кулаку с помощью воротка с насадкой, снимите передний тормоз в сборе и подвесьте его к пружине подвески с помощью технологического крючка.

Проверка технического состояния

Примечание:

Тормозные диски шлифованию не подлежат. При значительном износе или наличии глубоких рисок диски подлежат замене.

При замене тормозного диска с одной стороны обязательно замените тормозной диск с противоположной стороны.

При замене тормозных дисков обязательно заменить тормозные колодки, как описано в этой статье.

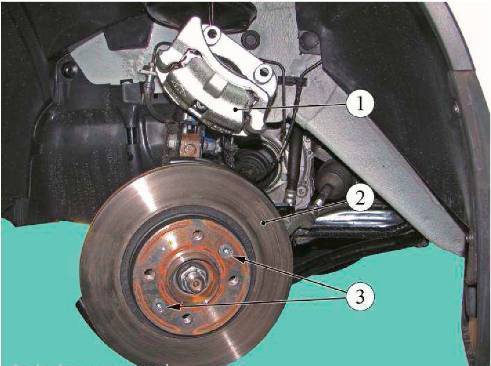

1. Отверните и извлеките два винта 3 (на фото ниже) крепления тормозного диска к ступице переднего колеса с помощью воротка с насадкой и снимите тормозной диск 2.

Снятие тормозного диска:

1 - передний тормозной механизм;

2 - тормозной диск переднего тормоза;

3 - винты крепления тормозного диска.

Установка

1. Установите на место тормозной диск и закрепите его к ступице двумя винтами с помощью воротка с насадкой. Момент затяжки винтов 14 Н·м (1,4 кгс·м) обеспечьте с помощью динамометрического ключа.

Примечание:

После снятия болты крепления направляющей к поворотному кулаку подлежат обязательной замене, так как фиксация болтов осуществляется клеевым составом, наносимым на резьбовую поверхность болтов. Повторное использование болтов не допускается.

2. Установите на поворотный кулак передний тормоз в сборе и закрепите его новыми болтами крепления, предварительно на резьбовую поверхность болтов нанесите "Высокопрочный контровочный состав" в количестве 1 г на каждый болт. Момент затяжки болтов 105 Н·м (10,5 кгс·м) обеспечьте с помощью динамометрического ключа.

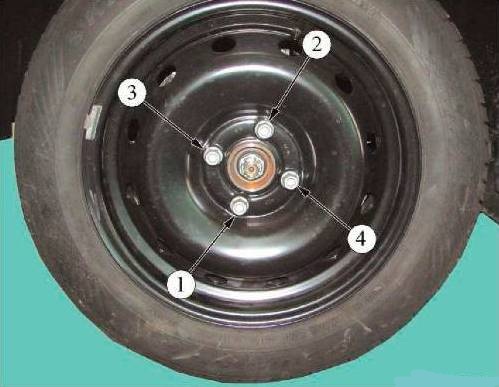

3. Установите с помощью балонного ключа переднее колесо, затянув болты крепления в последовательности, приведенной на фото ниже.

4. Нажмите на педаль тормоза 2-3 раза для установки зазоров между колодками и дисками, проверьте и при необходимости доведите до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

5. Проверьте эффективность рабочей тормозной системы.
