Снятие и установка подшипника передней ступицы Lada Largus

Двухрядный подшипник передней ступицы (на фото, детали одного ряда подшипника извлечены из наружного кольца подшипника): 1 – наружное кольцо подшипника; 2 – внутреннее кольцо подшипника; 3 – сепаратор с шариками; 4 – сальник; 5 – защитная шайба

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять переднее колесо

- снять датчик скорости вращения переднего колеса;

- отсоединить передний тормоз в сборе от поворотного кулака и подвесить его к пружине передней подвески;

- снять тормозной диск переднего тормоза;

- снять кожух тормозного диска переднего тормоза.

Отсоединить наконечник рулевой тяги от рычага поворотного кулака

Снять поворотный кулак.

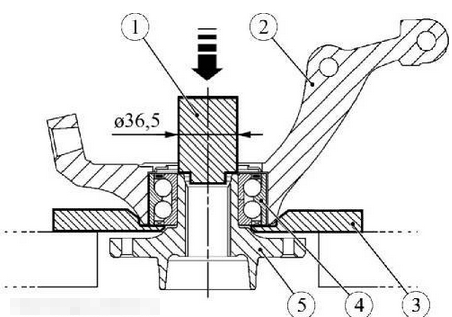

Рисунок 3-1 - Выпрессовка ступицы переднего колеса:

1 - оправка наружным диаметром 36,5 мм для выпрессовки ступицы;

2 - поворотный кулак;

3 - плита опорная;

4 - подшипник ступицы переднего колеса;

5 - ступица переднего колеса

Установить на стол пресса опорную плиту 3, рисунок 3-1, установить на плиту поворотный кулак 2, установить на ступицу оправку 1 с наружным диаметром 36,5 мм и выпрессовать ступицу 5 из поворотного кулака (пресс гидравлический типа КС-124 (Кочубеевский

завод "Автоспецоборудование"), оправка наружным диаметром 36,5 мм для выпрессовки ступицы - самоизготовление, плита опорная - самоизготовление).

Извлечь из поворотного кулака стопорное кольцо подшипника (съемник внутренних стопорных колец типа 65 44 60 21 размерности J 21 ф. "Stahlwille").

Спрессовать со ступицы внутреннюю обойму подшипника (комплект съемников типа 71 03 00 00 и 71 04 00 00 ф. "Stahlwille").

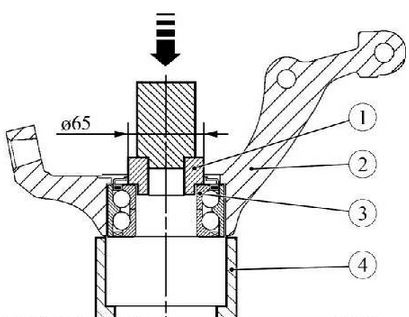

Рисунок 3-2 - Выпрессовка наружной обоймы подшипника ступицы переднего колеса из поворотного кулака:

1 - оправка наружным диаметром 65 мм для выпрессовки наружной обоймы подшипника ступицы переднего колеса;

2 - поворотный кулак;

3 - внутренняя обойма подшипника; 4-упор

Установить на стол пресса упор 4, рисунок 3-2, установить на упор поворотный кулак 2, установить на внутреннюю обойму 3 подшипника оправку 1 с наружным диаметром 65 мм и выпрессовать наружное кольцо подшипника из поворотного кулака (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным диаметром 65 мм для выпрессовки наружного кольца подшипника - самоизготовление, упор - самоизготовление).

Установка

Предупреждение: Перед сборкой сопрягаемые поверхности поворотного кулака, ступицы переднего колеса и подшипника очистить.

Предупреждение: Перед сборкой проверить посадочные поверхности поворотного кулака и ступицы переднего колеса, дефектные детали заменить.

Предупреждение: При запрессовке подшипника в поворотный кулак усилие запрессовки прикладывать к наружной обойме подшипника. Производить запрессовку воздействуя на внутреннюю обойму подшипника не допускается.

Установить на стол пресса упор 4, рисунок 3-3, установить на упор поворотный кулак 3 и запрессовать подшипник, установив на наружную обойму 2 подшипника оправку 1 наружным диаметром 70 мм для запрессовки (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным диаметром 65 мм для запрессовки подшипника - самоизготовление, упор - самоизготовление).

Установить в проточку кулака стопорное кольцо (съемник внутренних стопорных колец типа 65 44 60 21 размерности J 21 ф. "Stahlwille").

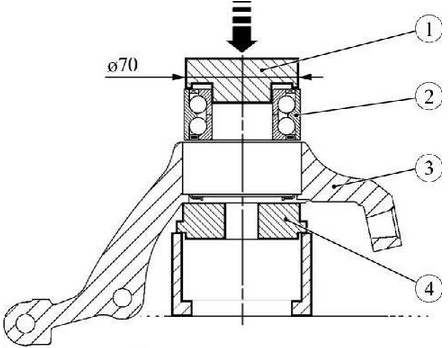

Рисунок 3-3 - Запрессовка подшипника ступицы переднего колеса в поворотный кулак:

1 - оправка наружным диаметром 70 мм для запрессовки подшипника ступицы переднего колеса;

2 - наружная обойма подшипника;

3 - поворотный кулак;

4 - упор

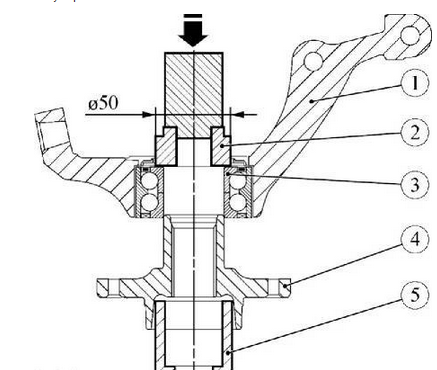

Рисунок 3-4 - Запрессовка ступицы переднего колеса:

1 - поворотный кулак;

2 - оправка наружным диаметром 50 мм для запрессовки ступицы переднего колеса;

3 - внутренняя обойма подшипника;

4 - ступица переднего колеса;

5 - упор

Установить на стол пресса упор 5, рисунок 3-4, установить на упор ступицу 4 переднего колеса и напрессовать кулак 1 с подшипником в сборе на ступицу, установив на внутреннюю обойму 3 подшипника оправку 2 наружным диаметром 50 мм для запрессовки (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным диаметром 50 мм для запрессовки - самоизготовление, упор - самоизготовле-

Установить поворотный кулак на автомобиль.

Подсоединить наконечник рулевой тяги к рычагу поворотного кулака

- установить кожух тормозного диска переднего тормоза;

- установить тормозной диск переднего тормоза;

- установить передний тормоз в сборе;

- установить датчик скорости вращения переднего колеса.

Установить переднее колесо

Нажать на педаль тормоза 2-3 раза для установки поршней колесных тормозных цилиндров в рабочее положение.

Проверить и при необходимости отрегулировать углы установки передних колес
