Снятие и установка поворотного кулака в сборе со ступицей Lada Largus

Ступичный узел с внутренней стороны в снятом состоянии: 1 – поворотный кулак; 2 – подшипник передней ступицы; 3 – установочное кольцо датчика скорости; 4 – ступица колеса

Снятие

Предупреждение: Чтобы не повредить подшипник ступицы переднего колеса не допускается:

- ослаблять и затягивать гайку крепления ступицы переднего колеса на автомобиле стоящем на колесах;

- опускать автомобиль на колеса при снятом вале привода переднего колеса или с ослабленной гайкой крепления ступицы переднего колеса.

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Разблокировать рулевое колесо.

Снять переднее колесо

- снять датчик скорости вращения переднего колеса;

- отсоединить передний тормоз в сборе от поворотного кулака и подвесить его к пружине передней подвески.

Установить на ступицу переднего колеса упор и закрепить его двумя колесными болтами (упор Rou. 604-01, головка сменная 17, вороток).

Отвернуть гайку 10, рисунок 2-1, крепления ступицы переднего колеса, снять гайку, снять упор (головка сменная 32, г оловка сменная 17, вороток).

- снять тормозной диск переднего тормоза;

- снять кожух тормозного диска переднего тормоза.

Отсоединить наконечник рулевой тяги от рычага поворотного кулака.

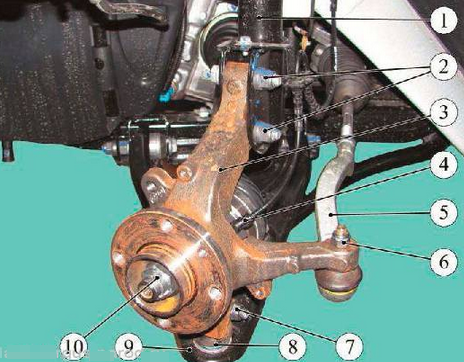

Рисунок 2-1 - Снятие поворотного кулака:

1 - стойка телескопическая передней подвески;

2 - гайки болтов крепления поворотного кулака к стойке передней подвески;

3 - поворотный кулак;

4 - датчик скорости вращения переднего колеса;

5 - наружный наконечник рулевой тяги;

6 - гайка крепления наконечника рулевой тяги к поворотному кулаку;

7 - гайка болта крепления шаровой опоры к поворотному кулаку;

8 - шаровая опора рычага передней подвески;

9 - рычаг передней подвески;

10 - гайка крепления ступицы переднего колеса

Отвернуть гайку 7 болта крепления шаровой опоры рычага передней подвески к поворотному кулаку и отсоединить кулак 3 от рычага 9 (ключ кольцевой 16, головка сменная 16, удлинитель и вороток).

Снять с шаровой опоры рычага передней подвески дистанционную шайбу.

Отвернуть две гайки 2 болтов крепления поворотного кулака к стойке передней подвески и извлечь боты (ключ гаечный 18, головка сменная 18, вороток).

Выпрессовать из ступицы переднего колеса приводной вал и снять поворотный кулак со ступицей в сборе (приспособления Tav. 1050-04 и Tav. 1420-01).

Установка

Предупреждение:​ Перечисленные ниже элементы крепежа подлежат обязательной заме-

- гайка крепления ступицы переднего колеса;

- гайка болта крепления шаровой опоры рычага передней подвески;

- гайки болтов крепления поворотного кулака к стойке передней подвески.

Предупреждение:​ Болт крепления шаровой опоры нижнего рычага передней подвески к поворотному кулаку установить головкой в направлении передней части автомобиля.

Установить шлицевой хвостовик приводного вала переднего колеса в ступицу переднего колеса.

Установить поворотный кулак на стойку передней подвески, вставить болты крепления и завернуть, не затягивая, новые гайки 2 (ключ гаечный 18, головка сменная 18, ключ трещоточный).

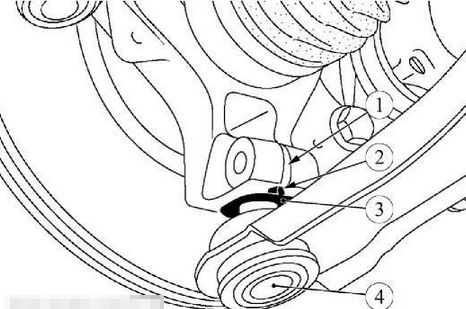

Рисунок 2-2 - Установка дистанционной шайбы:

1 - прорезь клеммного соединения поворотного кулака и шаровой опоры;

2 - буртик дистанционной шайбы;

3 - дистанционная шайба;

4 - шаровая опора рычага передней подвески

Установить на палец шаровой опоры 4, рисунок 2-2, рычага передней подвески дистанционную шайбу 3.

Установить палец шаровой опоры рычага передней подвески в поворотный кулак, установить болт крепления и завернуть новую гайку. При сборке буртик 2 дистанционной шайбы 3 должен попасть в прорезь 1 клеммного соединения на поворотном кулаке. Момент затяжки гайки 62 Н.м (6,2 кгс.м) (ключ гаечный 16, головка сменная 16, ключ трещоточный, ключ моментный).

Затянуть гайки болтов крепления поворотного кулака к стойке передней подвески. Момент затяжки гаек 105 Н.м (10,5 кгс.м) (ключ гаечный 18, головка сменная 18, ключ моментный)

Подсоединить наконечник рулевой тяги к рычагу поворотного кулака

- установить кожух тормозного диска переднего тормоза;

- установить тормозной диск переднего тормоза.

Установить на ступицу переднего колеса упор и закрепить его двумя колесными болтами (упор Rou. 604-01, головка сменная 17, вороток).

Завернуть новую гайку крепления ступицы переднего колеса и снять упор. Момент затяжки гайки 280 Н.м (28,0 кгс.м) (головка сменная 17, головка сменная 32, вороток, ключ моментный).

- установить датчик скорости вращения переднего колеса;

- установить передний тормоз в сборе.

Установить переднее колесо

Нажать на педаль тормоза 2-3 раза для установки поршней колесных тормозных цилиндров в рабочее положение.

Проверить и при необходимости отрегулировать углы установки передних колес
