Снятие и установка защитного чехла внутреннего шарнира привода левого переднего колеса для автомобилей с коробкой передач JH3 Lada Largus

Снятие

Снять вал привода левого переднего колеса

Установить привод переднего колеса средней частью вала в тиски (тиски слесарные с алюминиевыми накладками, верстак слесарный типа ШП-17 "ГАРО").

Снять стопорное кольцо (съемник наружных стопорных колец).

Удалить консистентную смазку (лопатка технологическая, ветошь).

Отметить положение трехшипового шарнира на валу привода любым способом за исключением механического.

Спрессовать трехшиповой шарнир шарнир 1, рисунок 13-6, с помощью пресса, используя в качестве упора съемник 2 (пресс гидравлический типа КС-124, съемник типа 71 03 00 01 ф. "Stahlwille").

Предупреждение: Не снимать ролики с цапф шарнира, так как ролики и иголки подшипников приработаны друг к другу, и не должны меняться местами.

Спрессовать подшипник и защитный чехол с помощью пресса, используя в качестве упора съемник (пресс гидравлический типа КС-124, съемник типа 71 03 00 01 ф. "Stahlwille").

Промыть детали привода и продуть сжатым воздухом (моечная установка высокого давления с нагревом воды типа HDS 895 S "Karcher" (Германия), пистолет типа АН 050101 "ANI" (Италия) для обдува сжатым воздухом).

Установка

Установить съемник 1, рисунок 13-7, в проточку на валу привода 2 для опоры, чтобы не повредить сальник со стороны колеса (съемник типа 71 03 00 01 ф. "Stahlwille").

Напрессовать подшипник 3 в сборе с защитным чехлом 4 на вал привода с помощью оправки 5 так, чтобы расстояние между направляющей подшипника и концом вала привода колеса составляло 115,4±0,2 мм (пресс гидравлический типа КС-124, оправка для напрессов-ки подшипника - самоизготовление).

Напрессовать на вал привода трехшиповой шарнир. При сборке обеспечить совпадение меток, нанесенных перед разборкой (молоток с пластмассовым бойком).

Установить на вал привода новое стопорное кольцо (съемник наружных стопорных колец).

Заполнить внутреннюю полость корпуса полуосевой шестерни в коробке передач и защитный чехол смазкой для шарниров валов привода передних колес в равном количестве (смазка для шарниров валов привода передних колес 77 11 420 011 согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018, лопатка технологическая).

Рисунок 13-7 - Напрессовка подшипника в сборе с защитным чехлом внутреннего шарнира на вал привода для коробки передач JH3:

1 - съемник;

2 - вал привода колеса;

3 - подшипник;

4 - защитный чехол внутреннего шарнира;

5 - оправка

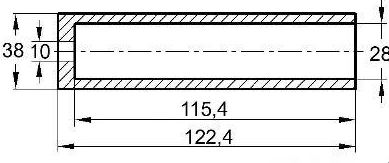

Рисунок 13-8 - Оправка для напрессовки подшипника на вал привода

Установить вал привода левого переднего колеса
