Снятие маслоотделителя системы вентиляции картера (16V) Lada Largus

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 8 мм

Детали и расходники:

• Бензин

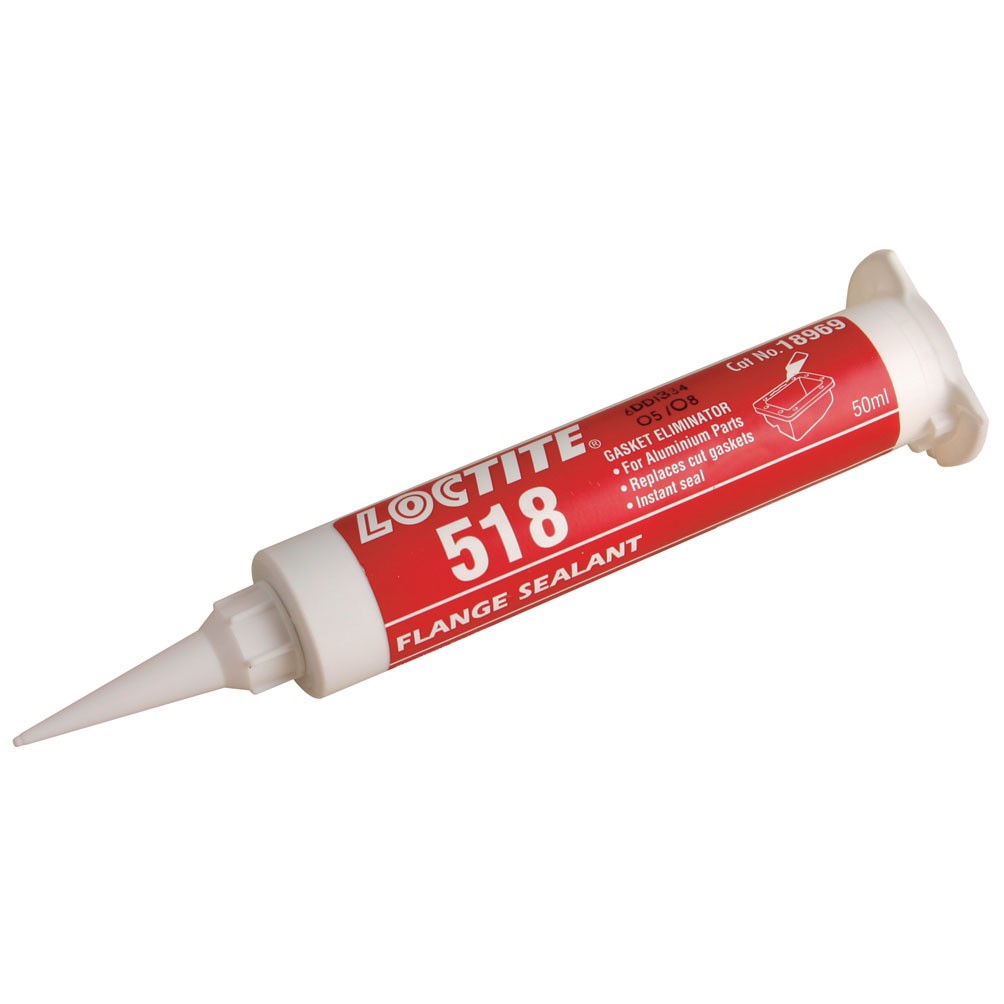

• Герметик для фланцевых соединений Loctite 518

Примечания:

Снимаем маслоотделитель для очистки его от отложений, а также при демонтаже крышки головки блока цилиндров. Демонтируем ресивер. Для наглядности операции показываем на снятом двигателе.

1. Головкой на 8 отворачиваем восемь болтов крепления маслоотделителя к крышке головки блока цилиндров.

2. Снимаем маслоотделитель.

3. Перед установкой маслоотделителя очищаем и промываем бензином его полости и каналы от отложений. Удаляем с привалочных поверхностей маслоотделителя и крышки головки блока цилиндров остатки старого герметика и обезжириваем поверхности.

Примечание:

Поверхности должны быть чистыми и сухими, на них не должны оставаться следы от пальцев.

4. Наносим на привалочную поверхность маслоотделителя специальный герметик для фланцевых соединений Loctite 518, пока поверхность не станет красноватого цвета.

5. Устанавливаем маслоотделитель и затягиваем болты его крепления в указанной последовательности предписанным моментом.

Последовательность затяжки болтов крепления маслоотделителя.

6. Дальнейшую сборку выполняем в обратной последовательности.
