Снятие, ремонт и установка суппорта переднего тормоза Lada Largus

Инструмент:

• Подъемник электрогидравлический типа П-3,2Г
• Балонный ключ
• Гаечный ключ накидной изогнутый на 17 мм
• Вороток под торцевую насадку
• Насадка на вороток на 13 мм
• Отвертка плоская средняя
• Плоскогубцы
• Насадка сменная с наружным шестигранником 7 типа "INHEX" 03 05 00 07 Stahlwille
• Компрессор
• Пистолет для раздачи воздуха
• Отвертка плоская с заокругленным жалом
• Динамометрический ключ
• Емкость технологическая

Детали и расходники:

• Прокладка технологическая (деревянная)
• Суппорт в сборе
• Промывочная жидкость
• Ветошь
• Уплотнительное кольцо цилиндра суппорта

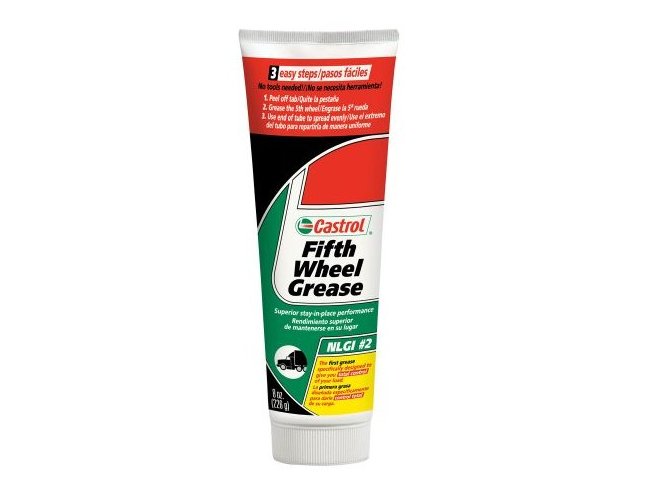

• Смазка Castrol S-058 или PFG-111
• Болты крепления направляющих пальцев суппорта

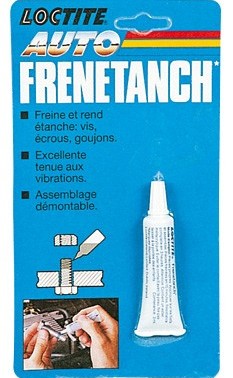

• Клей "FRENETANCH", номер для запчастей 77 11 236 471

Снятие

1. Установите автомобиль на двухстоечный подъемник, затормозите его стояночным тормозом и выключите зажигание.

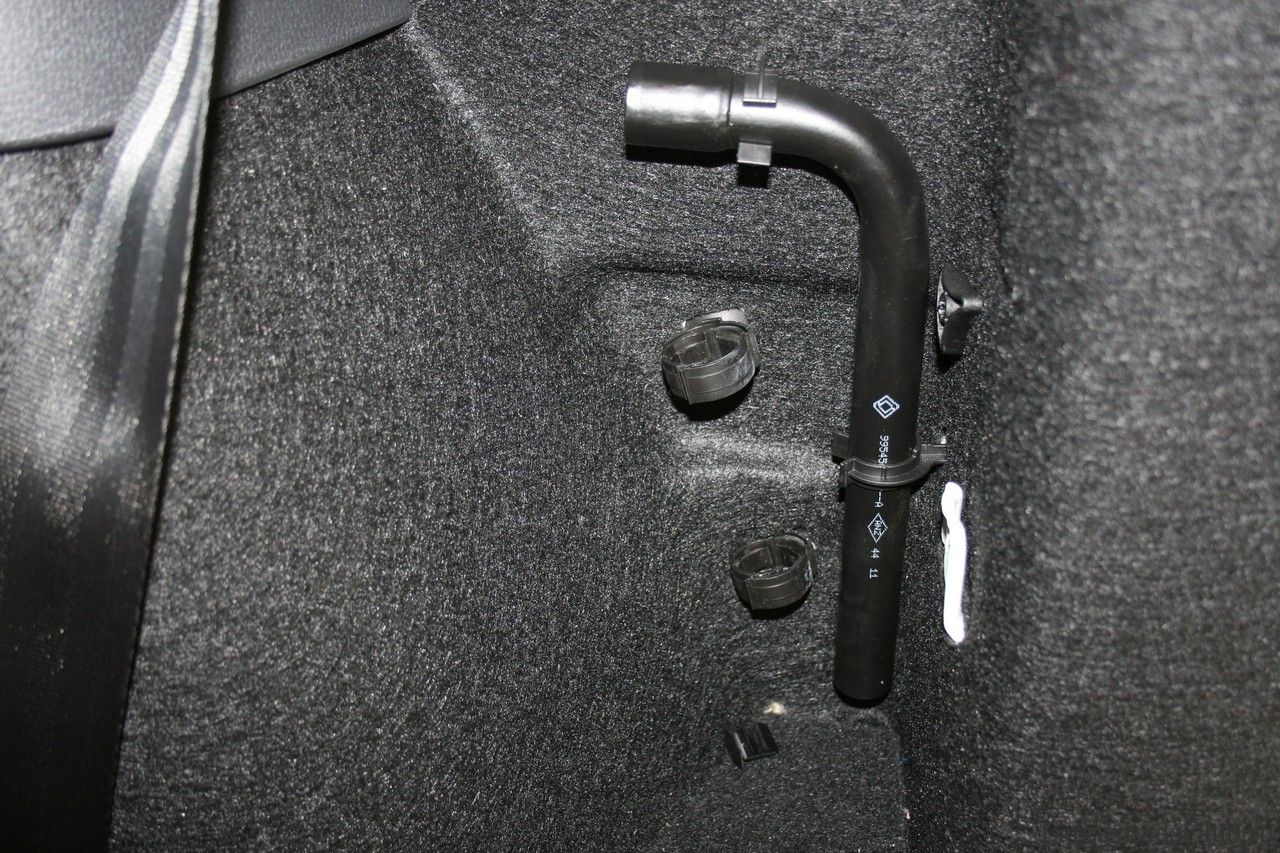

2. Снимите переднее колесо с помощью балонного ключа.

3. Поднимите автомобиль на высоту, удобную для выполнения работ.

4. Очистите детали переднего тормоза с помощью металлической щетки.

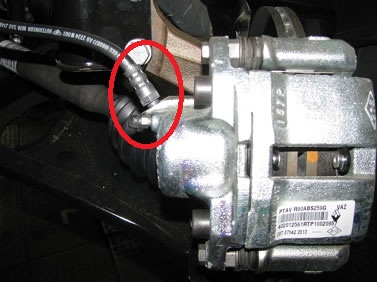

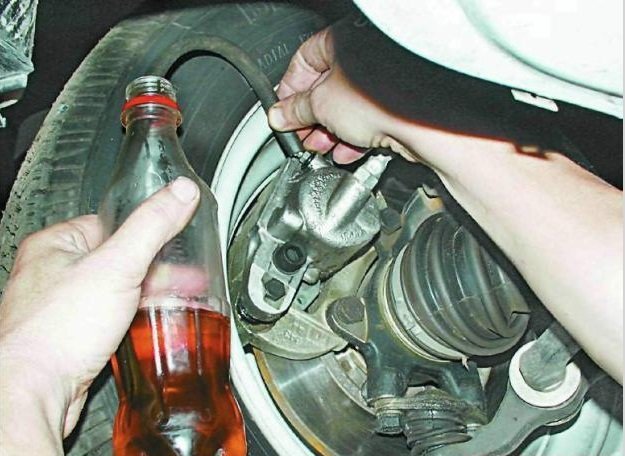

5. Снимите шланг переднего тормоза с помощью гаечных ключей.

Для автомобилей Lada Largus R90 с двигателем К7М

6. Отверните и извлеките болты 1 и 7 (на фото ниже) крепления направляющих пальцев, удерживая накидным ключом направляющие палецы 6.

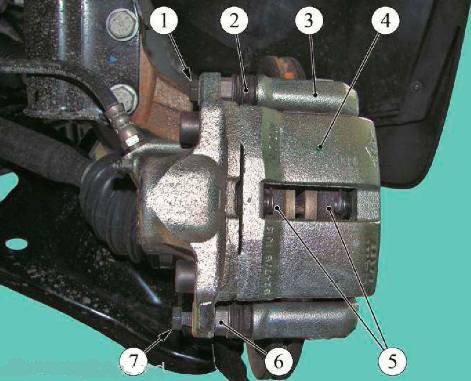

Детали переднего тормозного механизма Lada Largus с двигателем К7М:

1,7 - болты крепления направляющих пальцев;

2 - чехол защитный направляющего пальца;

3 - направляющая переднего тормоза;

4 - суппорт;

5 - тормозные колодки;

6 - направляющий палец.

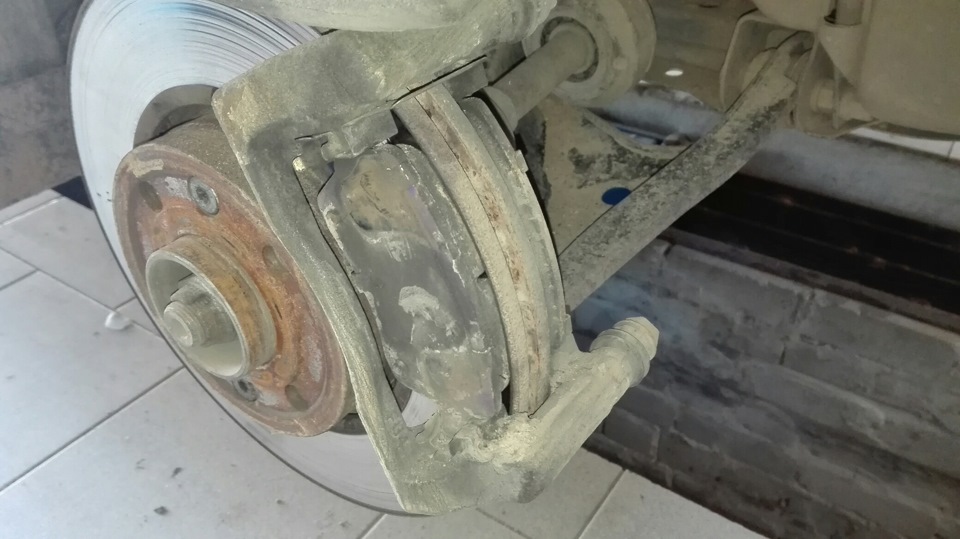

7. Снимите суппорт переднего тормоза.

Для автомобилей Lada Largus R90 с двигателем К4М и автомобилей Lada Largus F90 (*)

6*. Извлеките пружину 3 (на фото ниже) из отверстий суппорта 2 переднего тормоза с помощью отвертки с плоскогубцами.

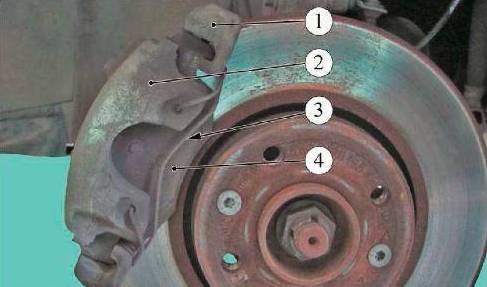

Обозначение деталей переднего суппорта Lada Largus R90 (К4М) и F90:

1 - направляющая переднего тормоза;

2 - суппорт;

3 - пружина суппорта;

4 - тормозные колодки.

7*. Извлеките защитные колпачки 4 (на фото ниже) из колодцев направляющих пальцев с помощью отвертки.

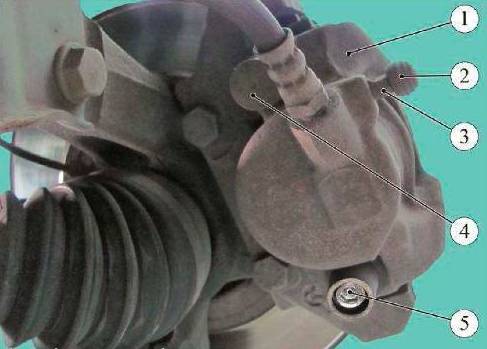

Обозначение деталей задней стороны переднего суппорта Lada Largus R90 (К4М) и F90:

1 - суппорт;

2 - защитный колпачек штуцера прокачки;

3 - штуцер прокачки;

4 - защитный колпачек направляющего пальца;

5 - направляющий палец.

8*. Выверните и извлеките направляющие пальцы 5 с помощью сменной насадки с наружным шестигранником.

9*. Снимите суппорт переднего тормоза.

Ремонт

1. Снимите пылезащитный колпачок поршня.

2. Извлеките поршень 1 (на фото ниже) из цилиндра, нагнетая струю сжатого воздуха через отверстие для подсоединения тормозного шланга, предварительно вставив деревянную прокладку между суппортом и поршнем, чтобы избежать повреждения поршня.

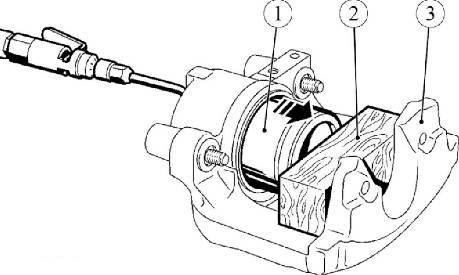

Снятие поршня суппорта переднего тормоза:

1 - поршень;

2 - технологическая прокладка;

3 - суппорт.

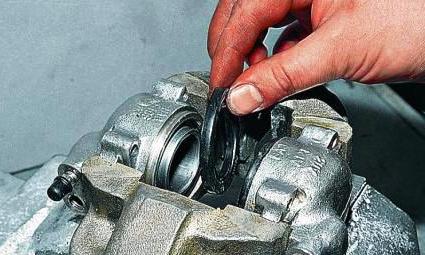

3. Извлеките из канавки цилиндра уплотнительное кольцо 1 (на фото ниже) с помощью плоской отвертки с заокругленным жалом.

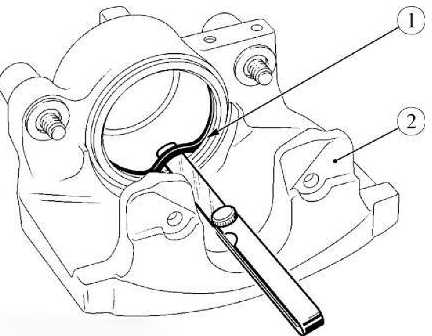

Снятие уплотнительного кольца посадочного места поршня суппорта:

1 - уплотнительное кольцо;

2 - суппорт.

Примечание:

При наличии царапин или иных повреждений на юбке поршня или зеркале цилиндра замените суппорт в сборе.

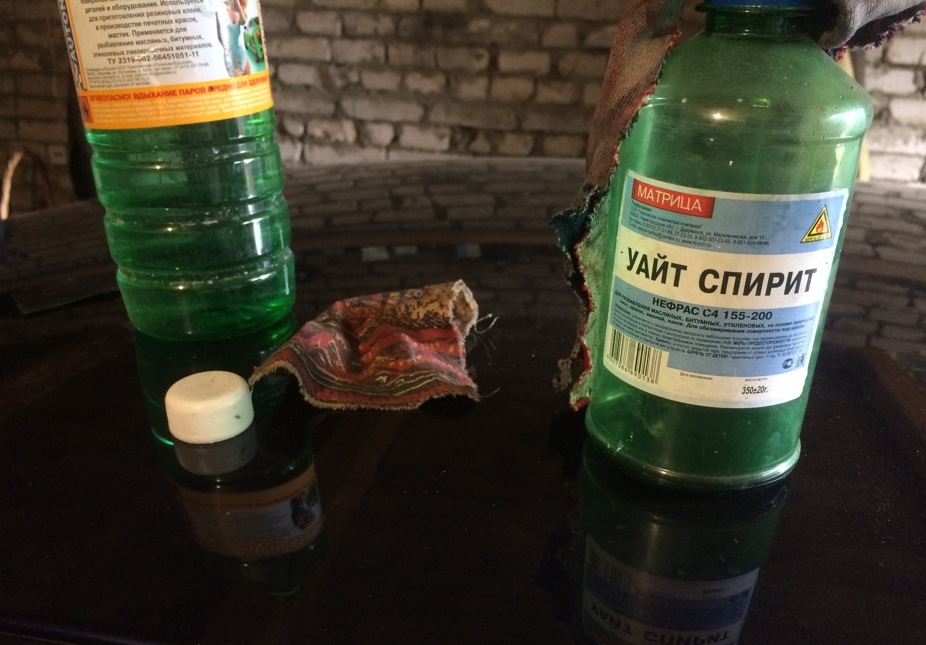

4. Промойте детали суппорта промывочной жидкостью (Уайт-спиритом и т.п.) и протрите ветошью.

5. Установите в канавку цилиндра новое уплотнительное кольцо.

6. Нанесите на юбку поршня и внутреннюю часть защитного колпачка смазку Castrol S-058 или PFG-111 в количестве 1,5 г, вставьте поршень в цилиндр и переместите его вовнутрь до упора. Установите защитный колпачок.

Установка

Для автомобилей Lada Largus R90 с двигателем К7М

Примечание:

После снятия, болты 1, 7 (на четвертом фото) крепления направляющих пальцев подлежат обязательной замене, так как фиксация болтов осуществляется клеевым составом, наносимым на резьбовую поверхность болтов. Повторное использование болтов не допускается.

1. Установите на направляющую суппорт переднего тормоза и закрепите его новыми болтами крепления направляющих пальцев с помощью накидного ключа и воротка с насадкой, предварительно на резьбовую поверхность болтов нанесите клеевой состав "FRENETANCH" в количестве 1 г на каждый болт. Момент затяжки болтов 34 Н·м (3,4 кгс·м) обеспечьте динамометрическим ключом.

Для автомобилей Lada Largus R90 с двигателем К4М и автомобилей Lada Largus F90 (*)

1*. Установите на направляющую суппорт переднего тормоза и закрепите его направляющими пальцами с помощью накидного ключа и воротка с насадкой на 13 мм. Момент затяжки направляющих пальцев 28 Н·м (2,8 кгс·м) обеспечьте с помощью динамометрического ключа.

2. Установите защитные колпачки в колодцы направляющих пальцев.

3. Установите в отверстия суппорта пружину с помощью плоскогубцов и отвертки.

4. Установите шланг переднего тормоза.

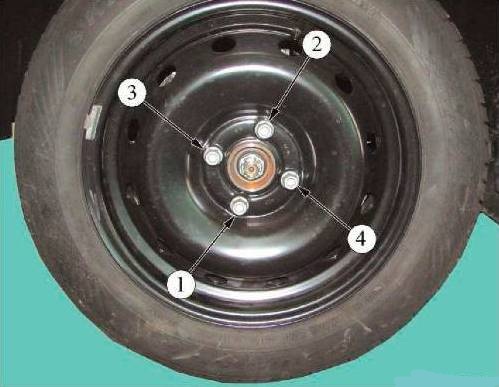

5. Установите с помощью балонного ключа переднее колесо, затянув болты крепления в последовательности, приведенной на фото ниже.

6. Выполните прокачку тормозной системы и, если необходимо, гидропривода сцепления.

7. Проверьте эффективность рабочей тормозной системы.
