Снятие и установка рулевой тяги с внутренним шарниром в сборе Lada Largus

Инструменты:

• Подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т
• Вороток под торцевую насадку
• Насадка на вороток 21 мм
• Приспособление Dir. 1305-010
• Динамометрический ключ

Детали и расходники:

• Высокопрочный контровочный состав

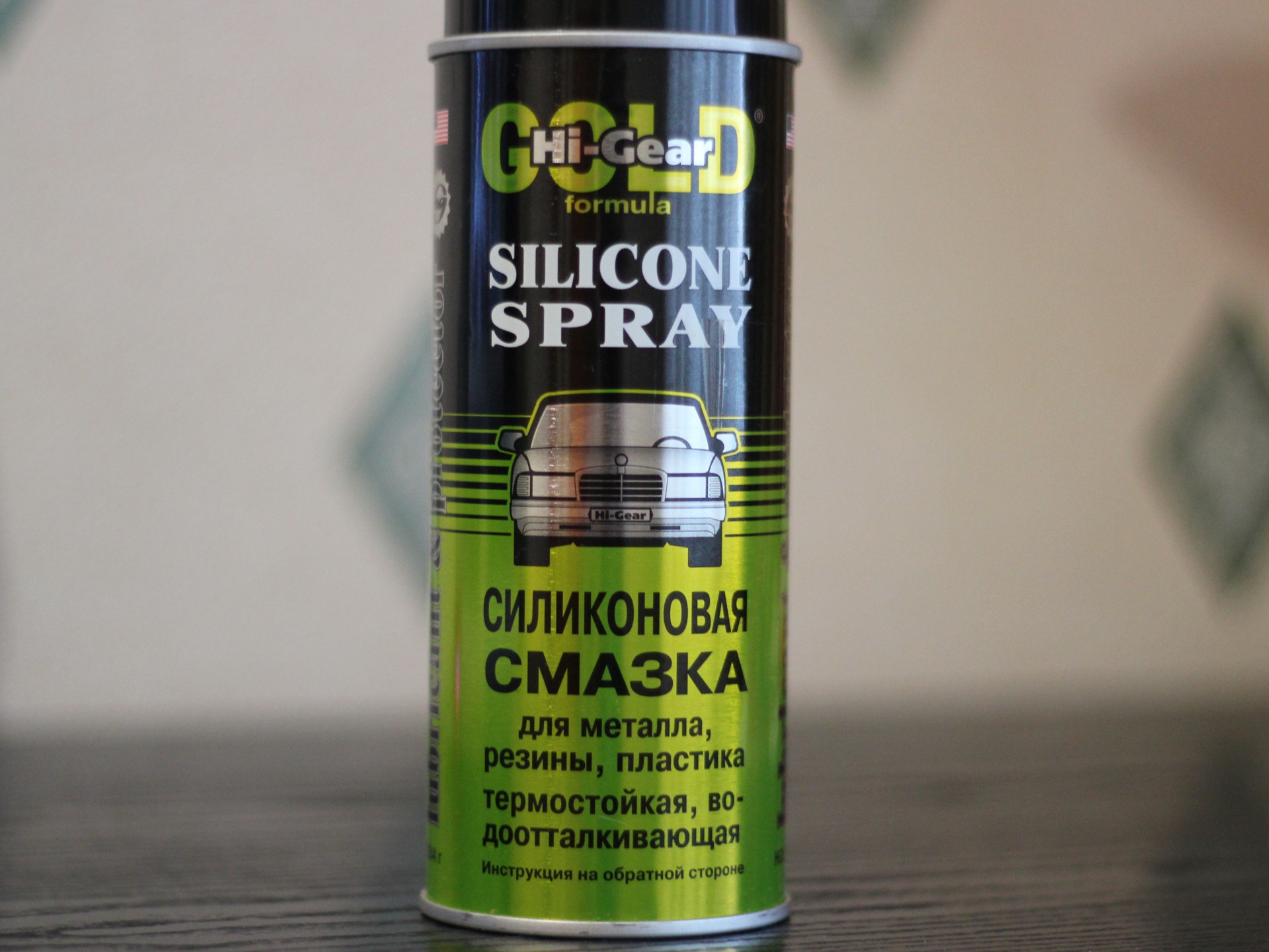

• Силиконсодержащая смазка

Примечание:

Для предотвращения повреждения рулевого механизма при снятии внутренних шарниров рулевых тяг обязательно использовать приспособление Dir. 1306-01. Приспособление устанавливается с левой стороны рулевого механизма и фиксирует угловое положение рейки относительно корпуса рулевого механизма. Перед установкой приспособления на рулевой механизм предварительно снять левый защитный чехол.

Снятие

1. Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

2. Снять переднее колесо.

3. Снять наружный наконечник рулевой тяги.

4. Снять чехол защитный внутреннего шарнира рулевой тяги.

5. Разблокировать рулевое колесо.

6. Установить приспособление 3 для фиксации рейки 2 рулевого механизма (приспособление Dir. 1306-01).

7. Вывернуть из торца рейки рулевого механизма внутренний шарнир и снять его в сборе с рулевой тягой (головка сменная 21, вороток, приспособление Dir. 1305-010).

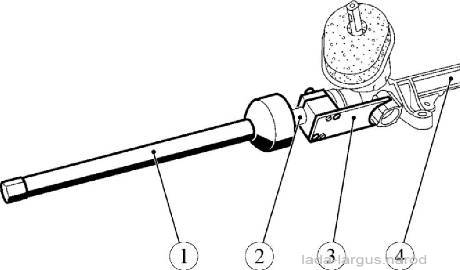

Снятие рулевой тяги с внутренним шарниром в сборе

1 - приспособление Dir. 1305-010;

2 - рейка рулевого механизма;

3 - приспособление Dir. 1306-01;

4 - рулевой механизм.

Установка

1. Нанести на резьбовую поверхность внутреннего шарнира высокопрочный контровочный состав (высокопрочный контровочный состав, номер для запчастей 77 11 230 112).

2. Ввернуть внутренний шарнир в сборе с рулевой тягой в резьбовое отверстие рейки рулевого механизма. Момент затяжки шарнира 80 Н.м (8,0 кгс.м) (головка сменная 21, вороток, ключ моментный, приспособление Dir. 1305-010).

3. Снять приспособление Dir. 1306-01 для фиксации рейки рулевого механизма.

4. Нанести силиконсодержащую смазку на рейку рулевого механизма и внутренний шарнир рулевой тяги (силиконсодержащая смазка, номер для запчастей 77 11 236 168).

5. Установить чехол защитный внутреннего шарнира рулевой тяги.

6. Установить наружный наконечник рулевой тяги.

7. Установить переднее колесо.

8. Проверить и при необходимости отрегулировать углы установки колес.
