Описание конструкции кузова Lada Largus

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
5 - 30 мин.
Автосервисы рядом

Кузов – цельнометаллический, сварной, несущей конструкции. Кузов сваривается на автоматической линии. Большая часть кузовных панелей для улучшения их противокоррозионных свойств оцинкована. Элементы кузова соединены между собой контактной сваркой, а в труднодоступных местах – электросваркой. Стыки панелей и сварные швы герметизированы мастикой. После сварки панелей кузов подвергают катафорезу, погружая его в специальную ванну, для получения антикоррозионного покрытия. Затем кузов грунтуют и окрашивают. Скрытые полости кузова обрабатывают восковым консервантом. Снизу на кузов наносят антикоррозионную мастику.

Съемные элементы кузова Lada Largus

Съемные элементы кузова

1 – левая дверь багажного отделения;
2 – правая дверь багажного отделения;
3 – задний бампер;
4 – боковое стекло;
5 – задняя дверь;
6 – передняя дверь;
7 – капот;
8 – наружное зеркало заднего вида;
9 – переднее крыло;
10 – передний бампер.

В конструкции кузова элементы пассивной безопасности спроектированы с учетом действующих и перспективных требований по пассивной безопасности. Один из важных элементов пассивной безопасности – передний подрамник. В конструкции кузова он выполняет роль дополнительных лонжеронов, которые поглощают и перераспределяют энергию удара. Передний и задний бамперы изготовлены из ударопрочного материала, что обеспечивает поглощение энергии удара при столкновении. В боковых дверях к наружным панелям для повышения стойкости при боковом ударе приварены штампованные усилители.

Конструкция кузова обладает высокой жесткостью на кручение. Жесткость кузова существенно влияет на достижение в салоне автомобиля высокого уровня акустического комфорта. Благодаря установке пластиковых деталей на специальных крепежных элементах, а также за счет наличия зазоров определенного размера между пластиковыми деталями интерьера и кузовом в салоне автомобиля практически отсутствуют посторонние шумы.

Заднее боковое стекло приоткрывается Lada Largus

Заднее боковое стекло можно немного приоткрыть

Все стекла – полированные, безопасного типа. Ветровое стекло – трехслойное, остальные – закаленные. Ветровое стекло вклеено в проем кузова и является частью его силовой схемы. Стекла боковых дверей – опускные. В зависимости от комплектации стекла дверей могут приводиться в движение как механическими стеклоподъемниками, так и электрическими.

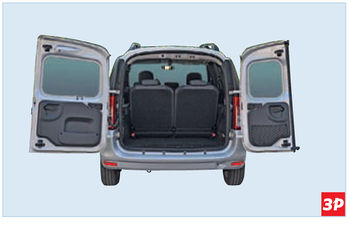

Положения дверей багажного отделения Lada Largus

Двери багажного отделения имеют два фиксированных положения и положение – когда они полностью распахнуты

Автомобиль может быть оборудован центральным замком, который одновременно запирает или отпирает все двери.

К съемным элементам кузова относятся: боковые и двери багажного отделения, капот, передние крылья, бамперы. Передние крылья закреплены на кузове болтами.

Салон оборудован двумя или тремя рядами сидений. Передние сиденья – раздельные, с возможностью перемещения в продольном направлении и изменения наклона спинок. Подголовники – съемные, регулируемые по высоте.

В зависимости от комплектации сиденье второго ряда может быть цельным (не разрезным) либо разрезным c состоящими из двух частей спинкой и подушкой (в соотношении 60/40). Каждая из частей может складываться отдельно. Боковые сиденья второго ряда оборудованы системой Isofix для крепления детских кресел. Подушка сидений третьего ряда – цельная. Спинка третьего ряда сидений – разделена на две равные части, каждая из которых также может складываться отдельно.

Все места оборудованы трехточечными ремнями безопасности с инерционными катушками.
Все автомобили оборудуются подушкой безопасности водителя. В зависимости от комплектации автомобили дополнительно оборудуются подушкой безопасности переднего пассажира.

Кузов оборудован панелью приборов, вещевым ящиком, прикуривателем, солнцезащитными козырьками, внутренним и наружными зеркалами заднего вида, передней и задней буксировочными проушинами. Передняя буксировочная проушина вворачивается во втулку, приваренную к правому лонжерону. Задняя буксировочная проушина приварена к правому лонжерону.

На панели приборов расположены: комбинация приборов, блок управления и дефлекторы системы отопления, вентиляции и кондиционирования, головное устройство системы звуковоспроизведения, выключатели и переключатели, вещевой ящик.

Автомобили оборудуются системой отопления и вентиляции. В качестве опции может устанавливаться система кондиционирования воздуха, которая служит для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.
