Снятие и установка капота Lada Largus

Инструменты:

Гаечный ключ рожковый 10 мм
Вороток под торцевую насадку
Насадка на вороток 10 мм

Снятие капота

1. Потребуется гаечный ключ на 10. Установив автомобиль на ровное место и отсоединив клемму от аккумулятора, приступаем к работе.

2. Отсоединяем шланги стеклоомываеля от жиклёров 1, рисунок 1. Отсоединяем также хомуты, которыми трубки крепятся к капоту.

3. Надавив на крыльчатые распорки, вытаскиваем жиклёры 1 стеклоомывателя лобового стекла из капота.

Снятие жиклера омывателя Lada Largus

Рисунок 1 - Снятие жиклера омывателя

1 - жиклер омывателя ветрового стекла.

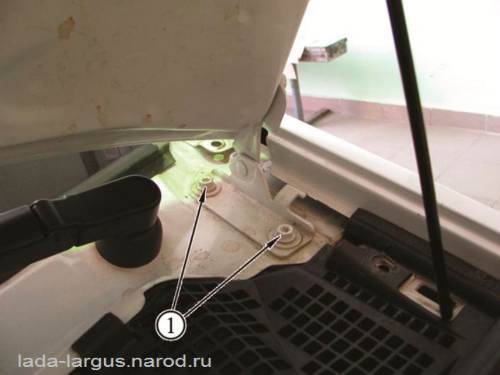

4. Снимаем капот следующим образом. Отворачиваем четыре болта 1 (по два с каждой стороны), рисунок 2, крепления петель к капоту (головка 10), после чего снимаем капот с автомобиля. Для этого желательно иметь помощника.

Снятие капота Lada Largus

Рисунок 2 - Снятие капота

1 - болт крепления петель к капоту.

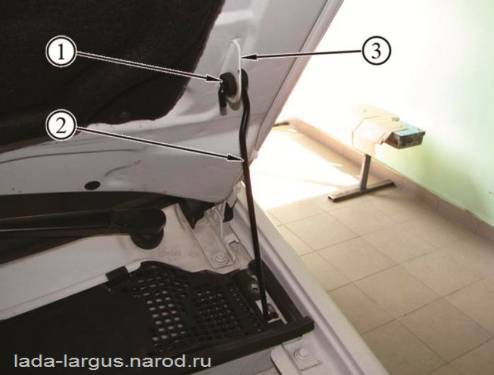

5. Извлечь держатель 1, рисунок 3, и упор капота 2 из кронштейна 3. После чего снять внутреннюю обивку капота.

Снятие упора капота Lada Largus

Рисунок 3 - Снятие упора капота

1 - держатель упора капота;

2 - упор капота;

3 - кронштейн упора капота.

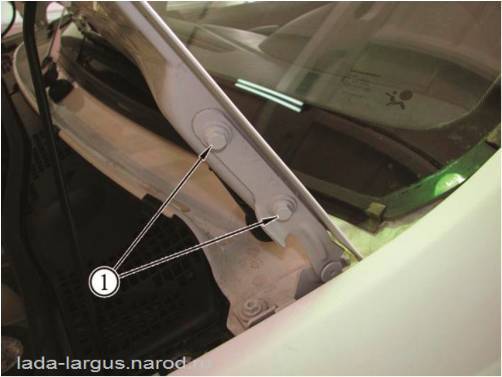

6. Если нужно снять для ремонта или замены петли капота, то отвернуть два болта 1, рисунок 4, петлей капота. Крепления правой и левой петли аналогичные.

Снятие петель капота Lada Largus

Рисунок 4 - Снятие петель капота

1 - болт крепления петель к кузову.

Установка

1. Все механизмы и приспособления капота устанавливаются в обратном порядке. Необходимо следующее:

- подогнать и соблюсти равномерный зазор между капотом и кузовом;

- смазать рабочие части петлей, замка и тяги открытия замка капота. Проследите, чтобы рабочие узлы нигде не заедало;

- отрегулировать замок капота (крепление), чтобы его открытие и закрытие происходило без лишних усилий и сопротивлений, при этом должна соблюдаться надёжность закрытия;

- отрегулировать тягу открытия капота (её длинну) так, чтобы в закрытом положении ручка открытия капота соприкасалась с упором на кронштейне;

- проследите, чтобы крючок капота надежно его удерживал.
