Снятие и установка стабилизатора поперечной устойчивости передней подвески Lada Largus

Рисунок 8-1 - Стабилизатор поперечной устойчивости передней подвески:

1 - болт крепления кронштейна подушки стабилизатора (болт крепления подрамника); 2 - гайка крепления кронштейна подушки стабилизатора; 3 - стойка стабилизатора; 4 - гайка крепления стойки стабилизатора; 5 - штанга стабилизатора поперечной устойчивости; 6 кронштейн крепления подушки стабилизатора; 7 - подушка стабилизатора

Снятие

Установить под заднюю часть подрамника трансмиссионную стойку и поджать подрамник (стойка трансмиссионная типа ОМА 604, "Автоспецоборудование" г. Псков).

Отвернуть гайки 2, рисунок 8-1, крепления кронштейнов подушек стабилизатора поперечной устойчивости (головка сменная 10, удлинитель и вороток).

Отвернуть болты 1 крепления кронштейнов подушек стабилизатора поперечной устойчивости и снять кронштейны 6 (болты крепления задней части подрамника) (головка сменная 18, удлинитель и вороток).

Отвернуть гайку 4 болта крепления стойки стабилизатора поперечной устойчивости к рычагу передней подвески (ключ угловой Torx Т40, головка сменная 13, ключ трещоточный).

Снять с рычага передней подвески элементы стойки стабилизатора: нижний резинометаллический шарнир 5, рисунок 8-2, болт 1 крепления, две резиновые втулки 4, верхний резинометаллический шарнир 2 и шайбу 3.

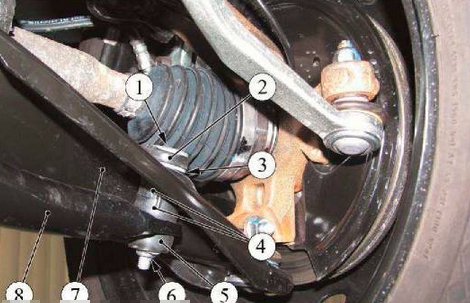

Рисунок 8-2 - Снятие стойки стабилизатора поперечной устойчивости:

1 - болт крепления стойки стабилизатора;

2 - верхний резинометаллический шарнир;

3 - шайба;

4 - резиновые втулки;

5 - нижний резинометаллический шарнир;

6 - гайка крепления стойки стабилизатора;

7 - рычаг передней подвески;

8 - штанга стабилизатора поперечной устойчивости

Отсоединить стабилизатор поперечной устойчивости от рычага передней подвески с другой стороны.

Снять стабилизатор поперечной устойчивости с автомобиля.

Установка

Предупреждение: Использовать болты крепления кронштейнов подушек стабилизатора (болтов крепления подрамника передней подвески) второй раз нельзя ! Болты обязательно заменяются!

Предупреждение: Проверьте состояние стоек и подушек стабилизатора поперечной устойчивости и при необходимости замените.

Установить стабилизатор поперечной устойчивости на автомобиль, установить кронштейны подушек стабилизатора и завернуть гайки крепления кронштейнов (головка "на10").

Завернуть, но не затягивать до конца, болты крепления кронштейнов подушек стабилизатора поперечной устойчивости (болты крепления задней части подрамника) (головка "на 18").

Рисунок 8-3 - Установка стойки стабилизатора поперечной устойчивости:

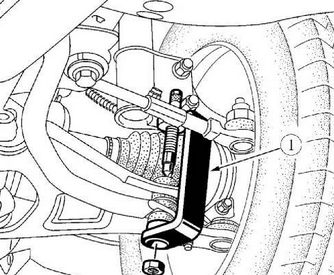

1 - струбцина Sus. 1413 или Sus. 1734

Установить на рычаг элементы стойки стабилизатора поперечной устойчивости: шайбу, верхний резинометаллический шарнир, установить между рычагом и стабилизатором две резиновые втулки. Установить болт крепления, нижний резинометаллический шарнир, стянуть пакет элементов стойки струбциной и завернуть, не затягивая, гайку (струбцина Sus. 1413 или Sus. 1734, ключ угловой Torx Т40, головка "на 13").

Снять струбцину.

Установить стойку стабилизатора поперечной устойчивости с другой стороны.

Порядок затяжки элементов крепления стабилизатора поперечной устойчивости:

1 - гайки крепления стоек стабилизатора. Момент затяжки гаек 14 Н.м (1,4 кгс.м) (ключ угловой Torx Т40, головка сменная 13, ключ моментный);

2 - болты крепления кронштейнов подушек стабилизатора поперечной устойчивости. Момент затяжки болтов 105 Н.м (10,5 кгс.м) (головка "на 18").
