Снятие выпускного коллектора (16V) Lada Largus

Инструменты:

Вороток под торцевую насадку
Насадка на вороток 16 мм или гаечный ключ накидной прямой 16 мм
Насадка на вороток 10 мм
Гаечный ключ рожковый 10 мм

Детали и расходники:

Аэрозольная смазка типа WD-40

Аэрозольная смазка типа WD-40 Lada Largus

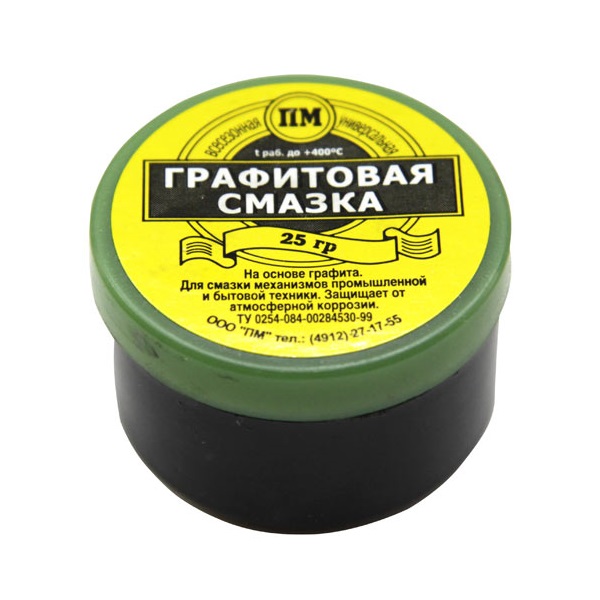

Графитовая смазка

Графитовая смазка Lada Largus

Примечания:

Снимаем выпускной коллектор для его замены, замены уплотнительной прокладки коллектора, а также при ремонте головки блока цилиндров.

Работу выполняем на смотровой канаве или эстакаде.

1. Снимаем защиту силового агрегата. Отсоединяем приемную трубу системы выпуска отработавших газов от выпускного коллектора. Снизу выпускной коллектор поддерживает кронштейн, прикрепленный к блоку цилиндров.

Отсоединение приемной трубы системы выпуска отработавших газов от выпускного коллектора Lada Largus

2. Накидным ключом или головкой на 16 отворачиваем на несколько витков резьбы гайку 1 крепления кронштейна к коллектору и болт 2 крепления кронштейна к блоку цилиндров.

Снятие крепления кронштейна к коллектору и к блоку цилиндров Lada Largus

3. Снимаем кронштейн крепления коллектора.

Снятие кронштейна крепления коллектора Lada Largus

4. Снимаем корпус воздушного фильтра. Для наглядности дальнейшие операции показываем на демонтированном двигателе. Головкой на 10 отворачиваем пять болтов крепления верхнего теплозащитного экрана коллектора.

Расположение болтов крепления верхнего теплозащитного экрана коллектора.

Расположение болтов крепления верхнего теплозащитного экрана коллектора Lada Largus

5. Демонтируем управляющий датчик концентрации кислорода. Перед отворачиванием гаек крепления коллектора смачиваем резьбовые соединения гаек и шпилек проникающей жидкостью типа WD-40.

Демонтаж управляющего датчика концентрации кислорода Lada Largus

6. Высокой головкой на 10 отворачиваем девять гаек крепления фланца выпускного коллектора к головке блока цилиндров.

Снятие крепления фланца выпускного коллектора к головке блока цилиндров Lada Largus

7. Сдвинув коллектор по шпилькам, снимаем коллектор в сборе с нижним теплозащитным экраном.

Снятие коллектора в сборе с нижним теплозащитным экраном Lada Largus

8. Снимаем со шпилек головки блока цилиндров прокладку выпускного коллектора.

Снятие прокладки выпускного коллектора Lada Largus

9. При необходимости ключом на 10 отворачиваем пять болтов крепления нижнего теплозащитного экрана к выпускному коллектору и разъединяем коллектор и экран.

Болты крепления нижнего теплозащитного экрана Lada Largus

Перед монтажом выпускного коллектора очищаем привалочные поверхности головки блока цилиндров и коллектора от нагара. Установив новую прокладку, сборку проводим в обратной последовательности. Перед заворачиванием гаек крепления коллектора на шпильки головки блока цилиндров наносим графитовую смазку. Гайки крепления выпускного коллектора затягиваем равномерно (перемещаясь от центра к краям) предписанным моментом.
