Схема соединений переднего жгута проводов Lada Largus

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Схема соединений переднего жгута проводов Lada Largus

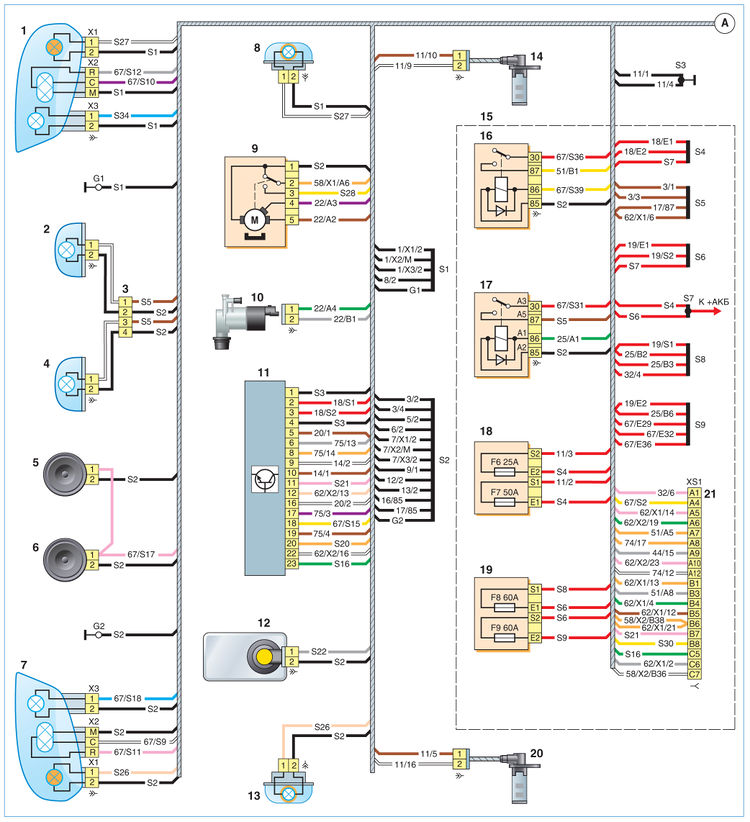

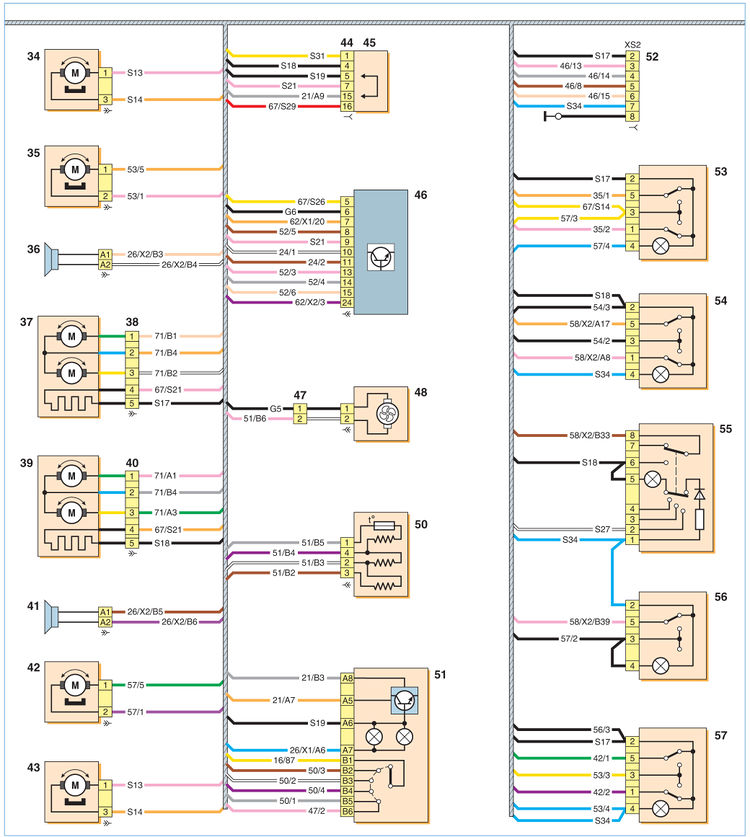

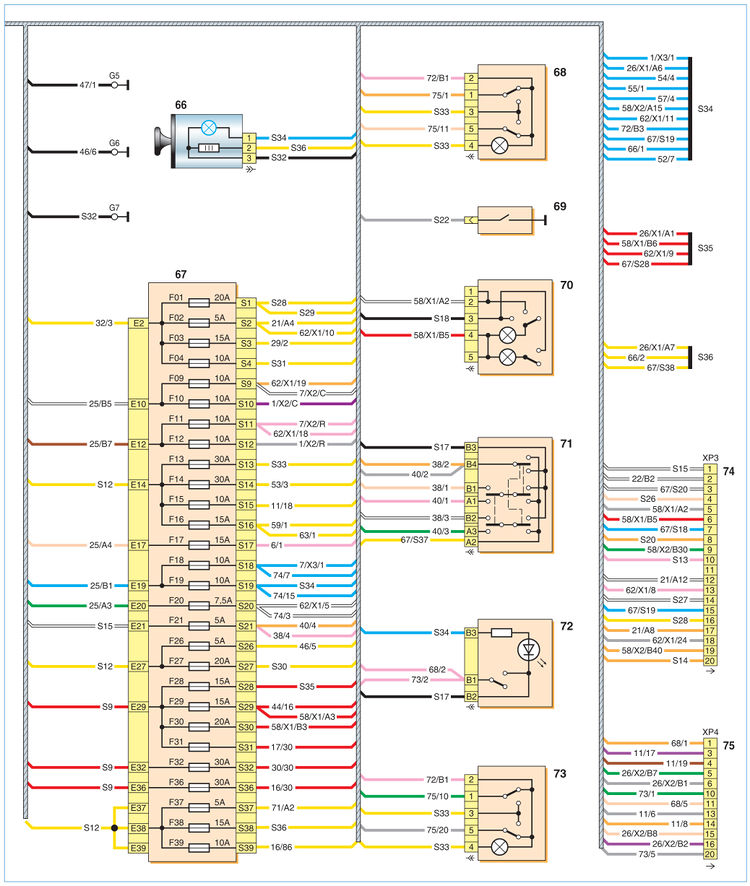

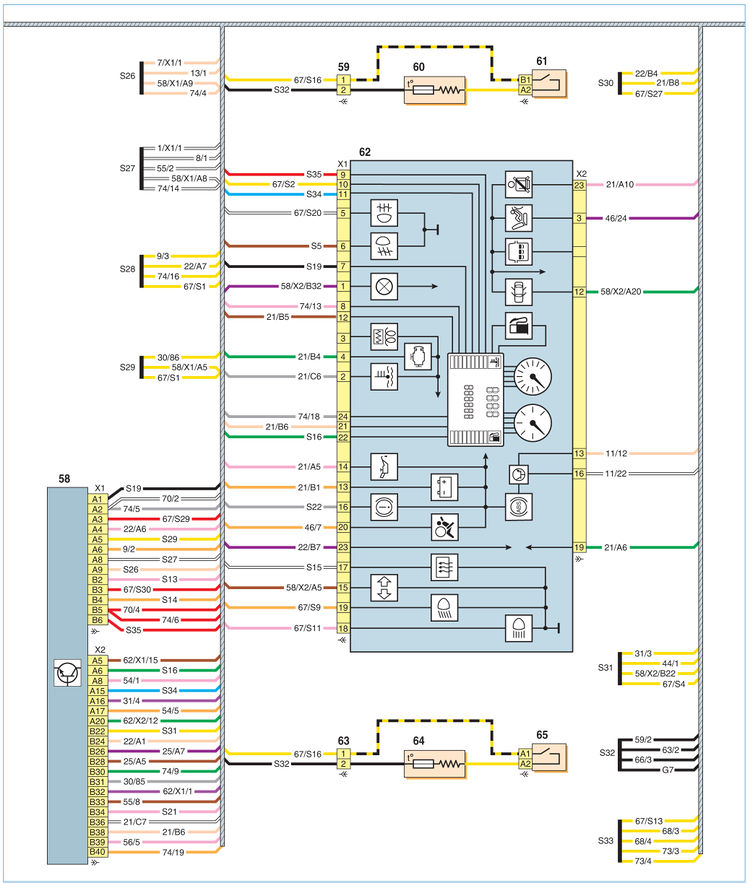

Схема соединений переднего жгута проводов

А – место перехода жгута проводов из моторного отсека в салон;
1 – правая блок-фара;
2 – правая противотуманная фара;
3 – колодка соединения со жгутом проводов противотуманных фар;
4 – левая противотуманная фара;
5 – правый звуковой сигнал высокого тона;
6 – левый звуковой сигнал низкого тона;
7 – левая блок-фара;
8 – правый боковой указатель поворота;
9 – очиститель ветрового стекла;
10 – омыватель стекол;
11 – блок управления ABS;
12 – датчик уровня тормозной жидкости;
13 – левый боковой указатель поворота;
14 – датчик скорости вращения правого переднего колеса;
15 – блок реле и предохранителей в моторном отсеке;
16 – реле вентилятора отопителя;
17 – реле противотуманных фар;
18, 19 – предохранители в блоке реле и предохранителей в моторном отсеке;
20 – датчик скорости вращения левого переднего колеса;
21 – колодка соединения со жгутом проводов двигателя;
22 – правый подрулевой переключатель;
23 – подушка безопасности водителя;
24 – спиральный кабель;
25 – левый подрулевой переключатель;
26 – колодки подключения к аудиосистеме;
29 – выключатель сигналов торможения;
30 – реле обогрева стекла двери багажного отделения;
31 – катушка иммобилайзера;
32 – колодка соединения со жгутом проводов выключателя зажигания;
33 – выключатель зажигания;
34 – электропривод замка правой передней двери;
35 – стеклоподъемник правой передней двери;
36 – правый передний динамик;
37 – правое наружное зеркало;
38 – колодка соединения с правым наружным зеркалом;
39 – левое наружное зеркало;
40 – колодка соединения с левым наружным зеркалом;
41 – левый передний динамик;
42 – стеклоподъемник левой передней двери;
43 – электропривод замка левой передней двери;
44 – колодка диагностики;
45 – крышка колодки диагностики с перемычкой;
46 – блок управления подушками безопасности;
47 – колодка соединения со жгутом проводов вентилятора отопителя;
48 – вентилятор отопителя;
50 – блок дополнительных резисторов вентилятора отопителя;
51 – блок управления вентиляцией, отоплением и кондиционированием;
52 – колодка соединений со жгутом проводов подушки безопасности переднего пассажира и освещения вещевого ящика;
53 – выключатель стеклоподъемника правой передней двери;
54 – выключатель центрального замка;
55 – выключатель аварийной сигнализации;
56 – выключатель обогрева стекла двери багажного отделения;
57 – выключатель стеклоподьемника левой передней двери;
58 – коммутационный блок;
59 – колодка соединения со жгутом обогревателя правого переднего сиденья;
60 – элемент обогрева правого переднего сиденья;
61 – выключатель обогрева правого переднего сиденья;
62 – комбинация приборов;
63 – колодка соединения со жгутом обогревателя левого переднего сиденья;
64 – элемент обогрева левого переднего сиденья;
65 – выключатель обогрева левого переднего сиденья;
66 – прикуриватель;
67 – блок предохранителей в салоне;
68 – выключатель стеклоподъемника правой задней двери;
69 – выключатель сигнализатора включения стояночного тормоза и неисправности тормозной системы;
70 – плафон освещения салона;
71 – регулятор управления электроприводами наружных зеркал;
72 – выключатель блокировки задних стеклоподъемников;
73 – выключатель стеклоподъемника левой задней двери;
74, 75 – колодки соединения с задним жгутом проводов кузова.

Схема соединений переднего жгута проводов Lada Largus

Схема соединений переднего жгута проводов Lada Largus

Схема соединений переднего жгута проводов Lada Largus

Схема соединений переднего жгута проводов Lada Largus

Схема соединений переднего жгута проводов Lada Largus
