Электросхемы соединения системы иммобилизатора Toyota RAV4

Примечания:

Ниже приведены электросхемы соединения системы иммобилизатора для понимания функциональности и зависимости цепей при ремонте/замене соответствующих деталей.

Схема 1. Соединения системы иммобилизатора:

1 - предохранитель АМ2 (30 А):

2 - предохранитель IGN (7,5 А);

3 - предохранитель АМ2-2 (7,5 А),

4 - электронный блок кузова;

6 - предохранитель АСС-В (25 А),

6 - плавкая вставка ALT (120 А);

7 - предохранитель IG2 (15 А);

8 - реле ST;

9 - реле АСС;

10 - реле IG1:

11 - реле IG2;

12 - выключатель блокировки стартера;

13 - аккумуляторная батарея;

14 - стартер;

15 - выключа­тель рычага селектора;

16 - реле ST CUT.

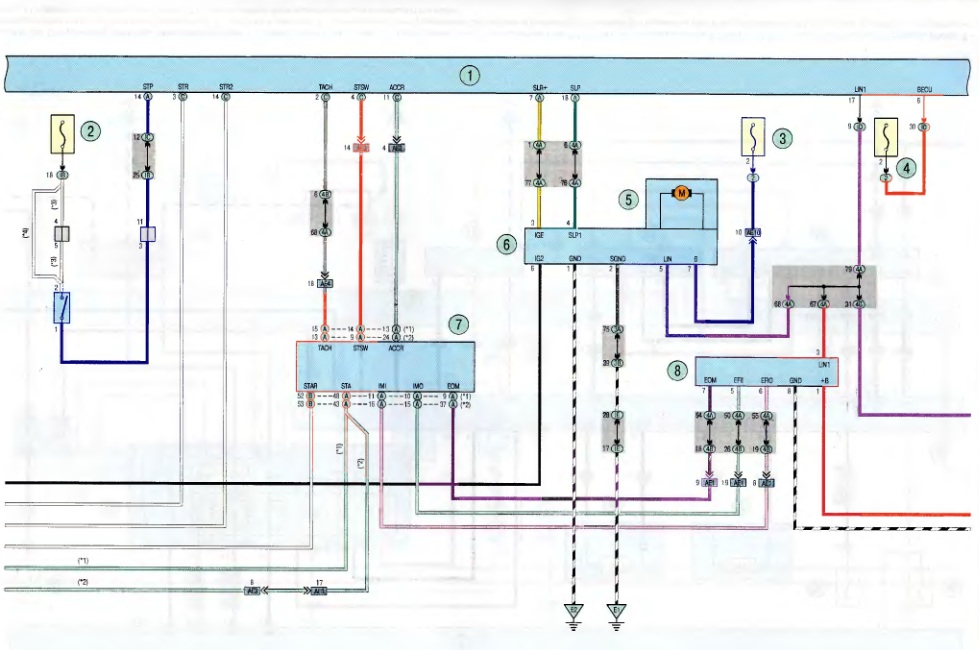

Схема 2. Соединения системы иммобилизатора:

1 - электронный блок кузова;

2 - предохранитель STOP (10 А);

3 - предохранитель STR LOCK (20 А);

4 - предохранитель ECU-B (10 А);

5 - моторедуктор электро-усилителя рулевого управления;

6 - электронный блок управления системой электроусилителя рулевого управления;

7 - электронный блок управления двигателем;

8 - диагностическая колодка.

Схема 3. Соединения системы иммобилизатора:

1 - электронный блок кузова;

2 - предохранитель;

3 - предохранитель IGN (10 А);

4 - предохранитель ECU-IG1 (10 А);

5 - выключатель разблокировки ключа;

6 - электрический ключ системы иммобилизатора;

7 - усилитель сигнала;

8 - электронный блок управления блокировкой рулевого управления,

9 - приемник системы дистанционной блокировки дверей;

10 - контрольный блок;

11 - датчик в наружной ручке двери,

12 - электронный блок идентификации входящего сигнала.

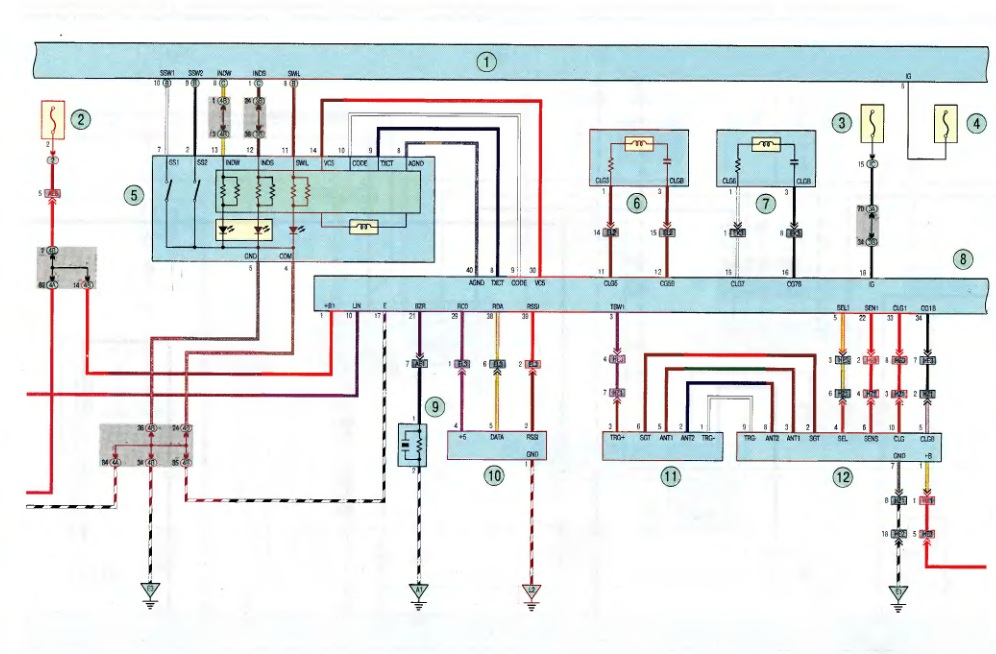

Схема 4. Соединения системы иммобилизатора:

1 - электронный блок кузова;

2 - предохранитель АСС (7,5 А);

3 - предохранитель HORN (10 А);

4 - реле FLSH;

5 - реле HORN;

6, 7 - звуковые сигналы;

8 - элек­тронный блок управления блокировкой рулевого управления;

9 - электронный блок выключателя (замка) зажигания;

10, 11 - электронный блок ключа зажигания;

12 - катушка электронного ключа зажигания;

13 - усилитель электронного ключа зажигания;

14 - датчик в наружной ручке двери.

Схема 5. Соединения системы иммобилиэатора:

1 - электронный блок кузова;

2, 4 - предохранитель ECU-В (10 А);

3 - предохранитель GAUGE 2 (7,5 А);

5 - комбинация приборов;

6 - электронный блок управления трансмиссией.

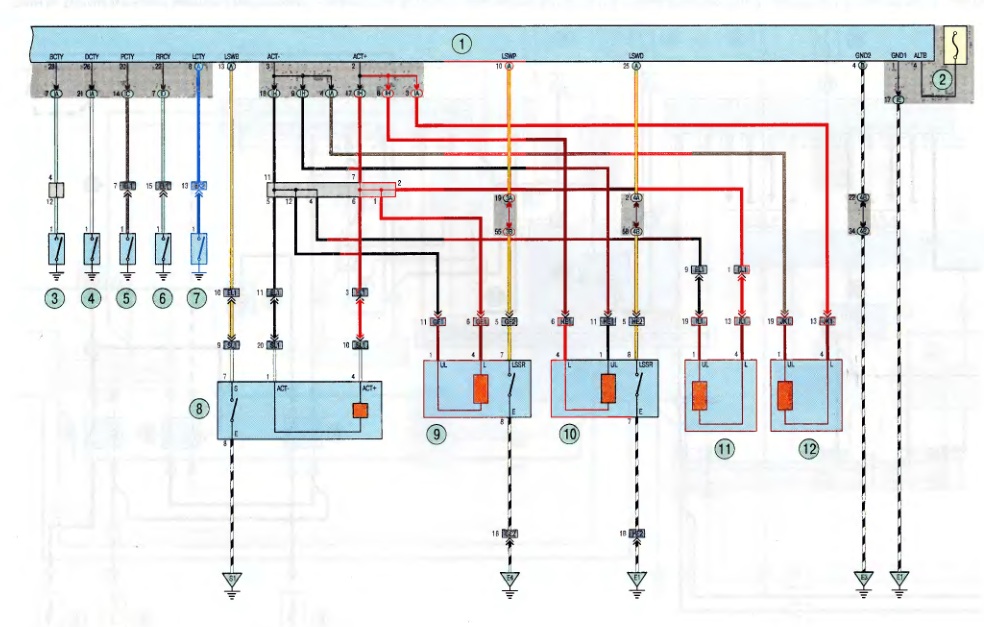

Схема 6. Соединения системы иммобилизатора:

1 - электронный блок кузова;

2 - предохранитель DOOR (25 А);

3 - концевой выключатель левой передней двери;

4 - концевой выключатель правой передней две­ри;

5 - концевой выключатель правой задней двери;

6 - концевой выключатель левой задней двери;

7 - концевой выключатель двери задка;

8 - замок двери задка;

9 - замок правой передней двери;

10 - замок левой передней двери;

11 - замок правой задней двери;

12 - замок левой задней двери.

Источник: Руководство по эксплуатации и ремонту TOYOTA RAV4 с 2005г. (Третий Рим)
