Инструменты:
- Развертка
- Микрометр
Детали и расходники:
- Втулка верхней головки шатуна
- Поршень и поршневой палец в сборе

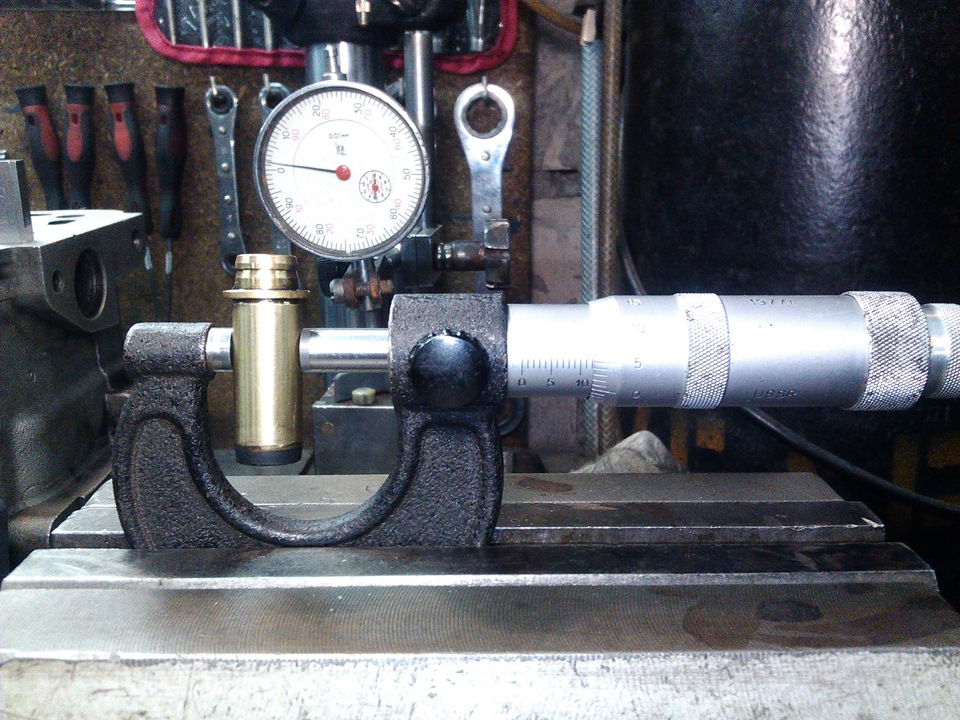

2. Используя микрометр, измерьте диаметр поршневого пальца.
Измерение диаметра поршневого пальца
- Диаметр поршневого пальца – 21,997–22,006 мм.
3. Вычтите диаметр поршневого пальца из внутреннего диаметра втулки.
- Стандартный масляный зазор – 0,005–0,011 мм.
- Максимальный масляный зазор – 0,05 мм.
Примечание:
Если масляный зазор больше, чем максимальный, замените втулку. Если необходимо, замените поршень и поршневой палец в сборе.
Источник: http://carmanz.com/toyota/camry-2001-2006/231502-tc2001486.html
