Измерение диаметра цилиндров двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Нутромер
  • Станок для расточки цилиндров
  • Штангенциркуль
  • Развертка

Детали и расходники:

  • Блок цилиндров
  • Болты крепления крышек коренных подшипников

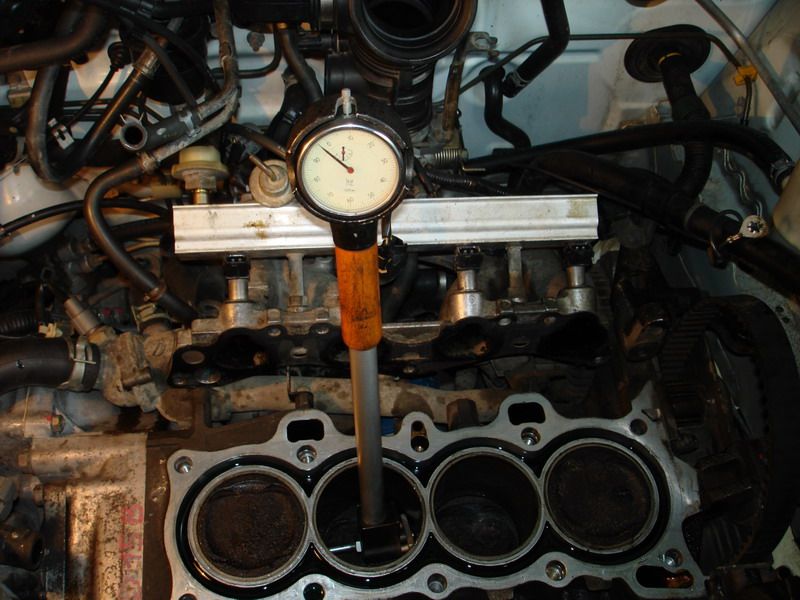

1. Индикатором-нутромером измерьте диаметр цилиндра на трех уровнях А, В и С в поперечном 1 и продольном 2 направлениях.

Нутромер

Измерение диаметра цилиндра Toyota Camry

Измерение даиметра цилиндра Toyota Camry

Измерение диаметра цилиндров

  • Стандартный диаметр – 87,500–87,512 мм.
  • Максимальный диаметр – 87,520 мм.

Примечание:

Если диаметр больше максимально допустимого, расточите все цилиндры. При необходимости замените блок цилиндров.

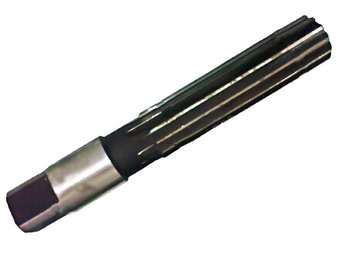

2. Снимите разверткой гребень в верхней части блока цилиндров, если износ меньше 0,2 мм.

Развертка

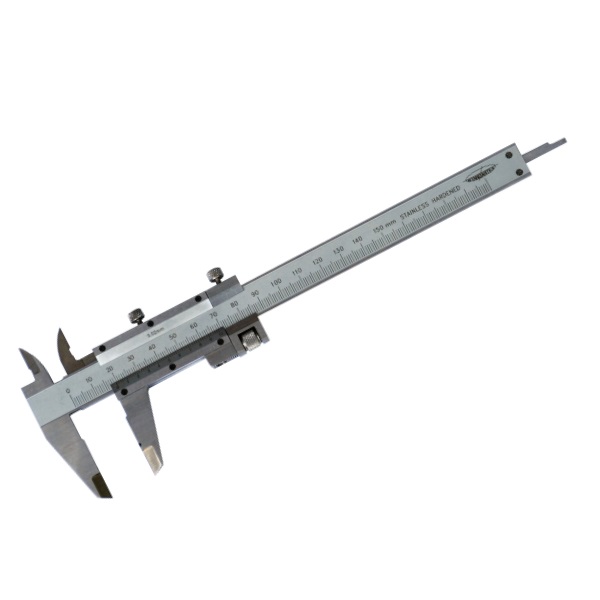

3. Проверьте 12-гранные болты крепления крышек коренных подшипников. Измерьте штангенциркулем диаметр тонкой части болтов.

Штангенциркуль

  • Стандартный диаметр – 7,5–7,6 мм.
  • Минимальный диаметр – 7,2 мм.

Примечание:

Если диаметр меньше минимального значения, замените болт.
