Камера заднего вида и подсветка номера Renault Logan 2004-2009 Бензин

После месяца ожидания забрал с почты посылки с камерой заднего вида и зеркалом-монитором.

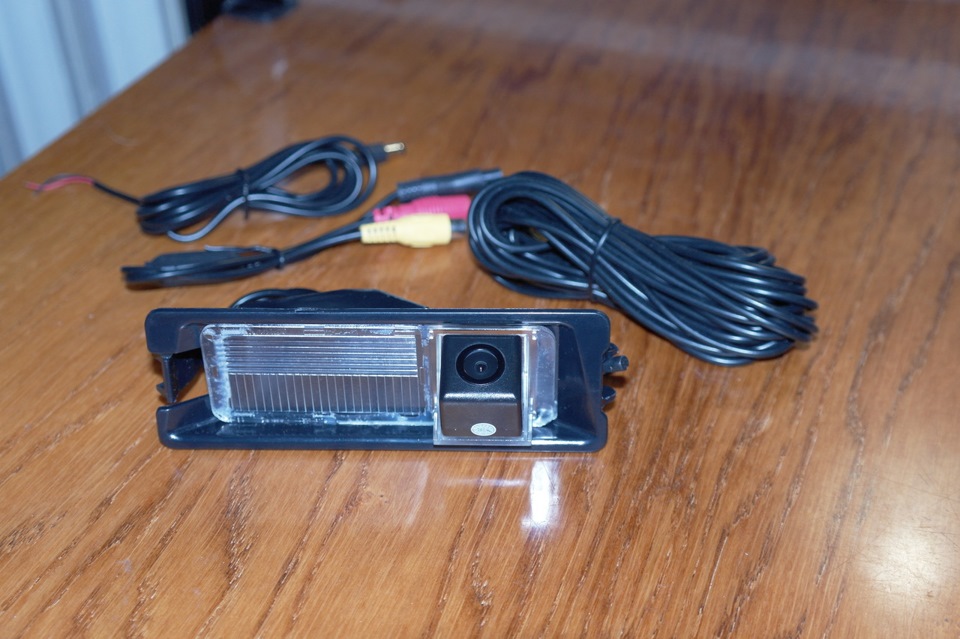

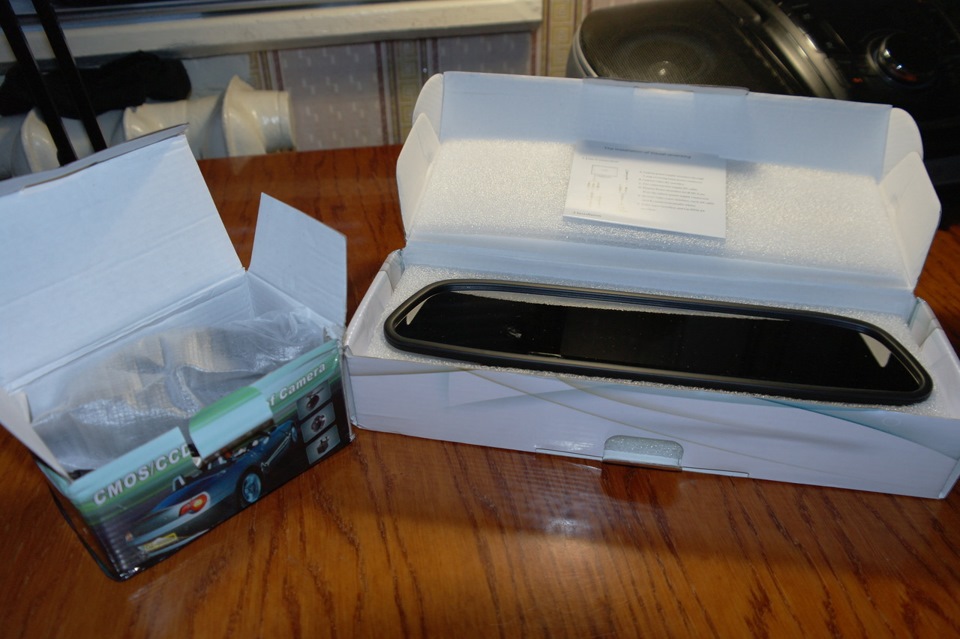

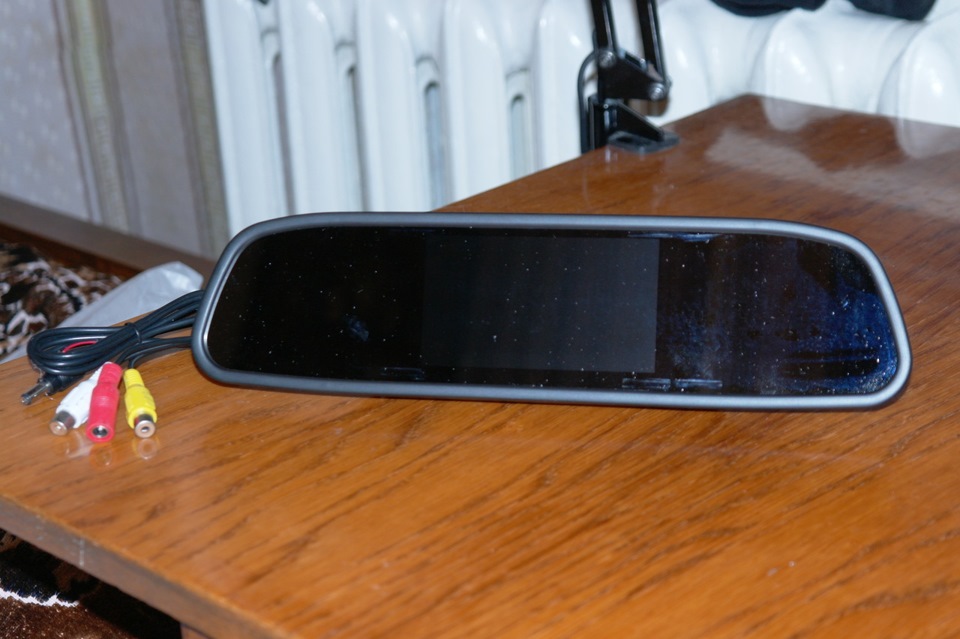

Камера и зеркало.

Коробки оказались почти не помятыми и их содержимое добралось до меня в целости.

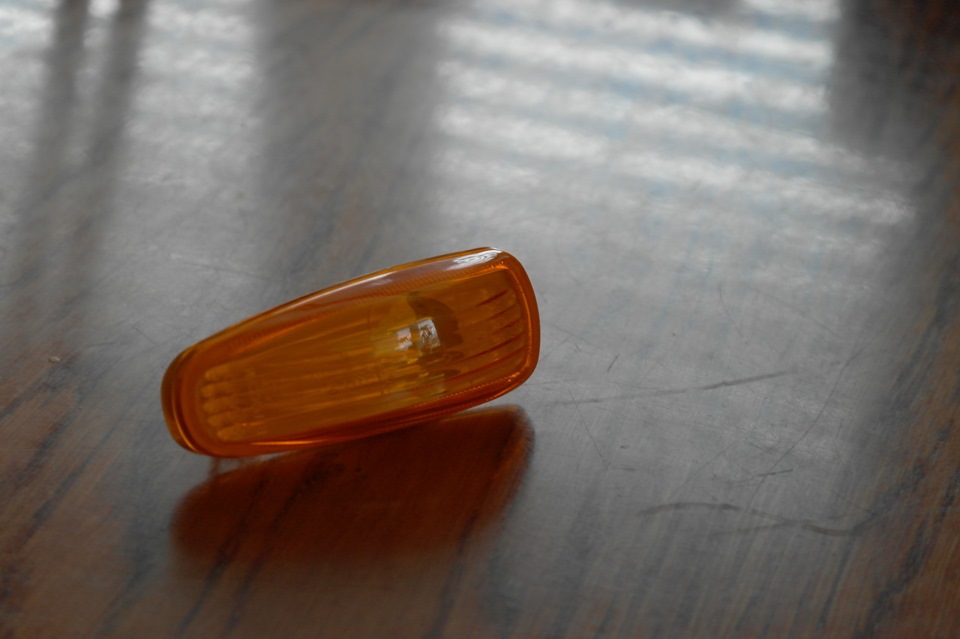

Но вот незадача: в камере есть место под патрон с лампой, а у меня такого нет. Взял поворотник с лады Калины.

Патрон от него встал на камеру как родной.

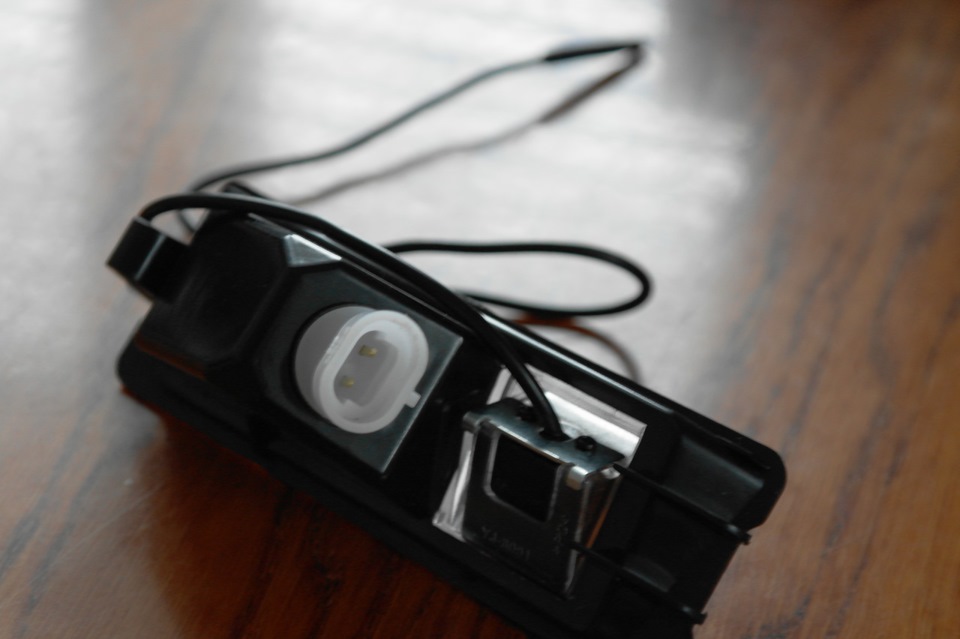

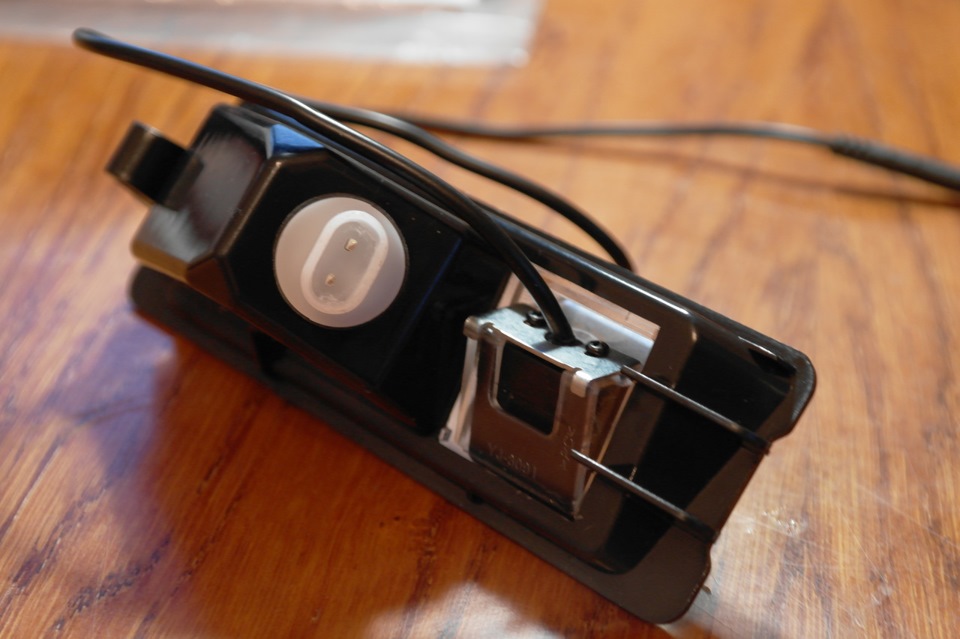

Патрон поворотника с Лады  калины , установленный на камеру.

Патрон поворотника с «Калины», установленный на камеру.

На предыдущих двух фотографиях видно, как выглядит патрон от поворотника, но в таком виде подключить его к разъёму фонаря подсветки номера не получится. Чтобы это сделать нужно спилить с патрона большую юбку (это можно сделать с помощью ножовки по металла), сточить углы-ключи с внутренней части малой юбки и расточить округлые стороны малой юбки изнутри до такого размера, при котором они не перестанут мешать подключению патрона к разъёму фонаря освещения номерного знака (я делал это с помощью гравера).
Должно получиться вот так.

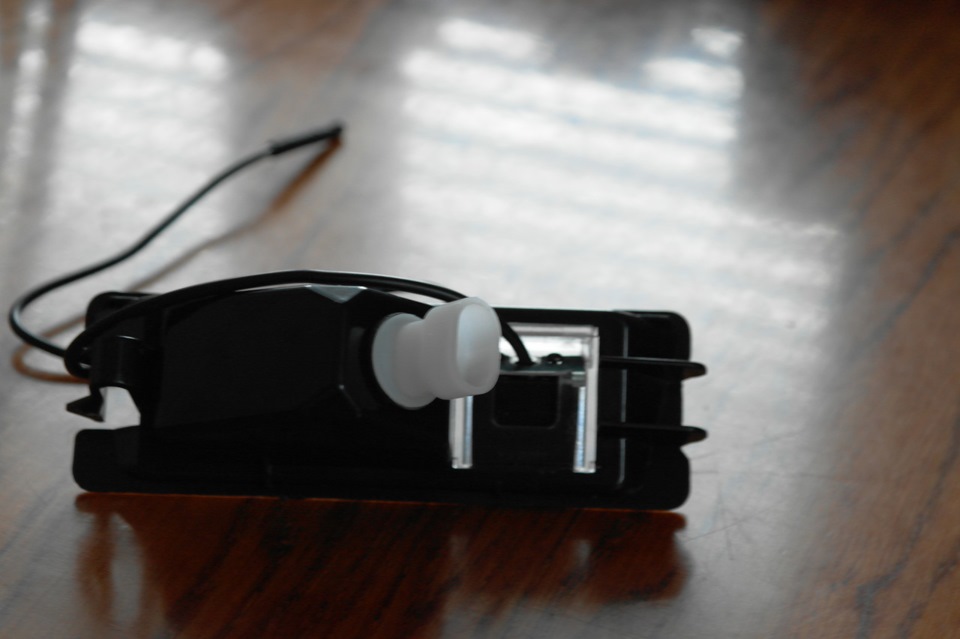

Модернизированный патрон поворотника.

.

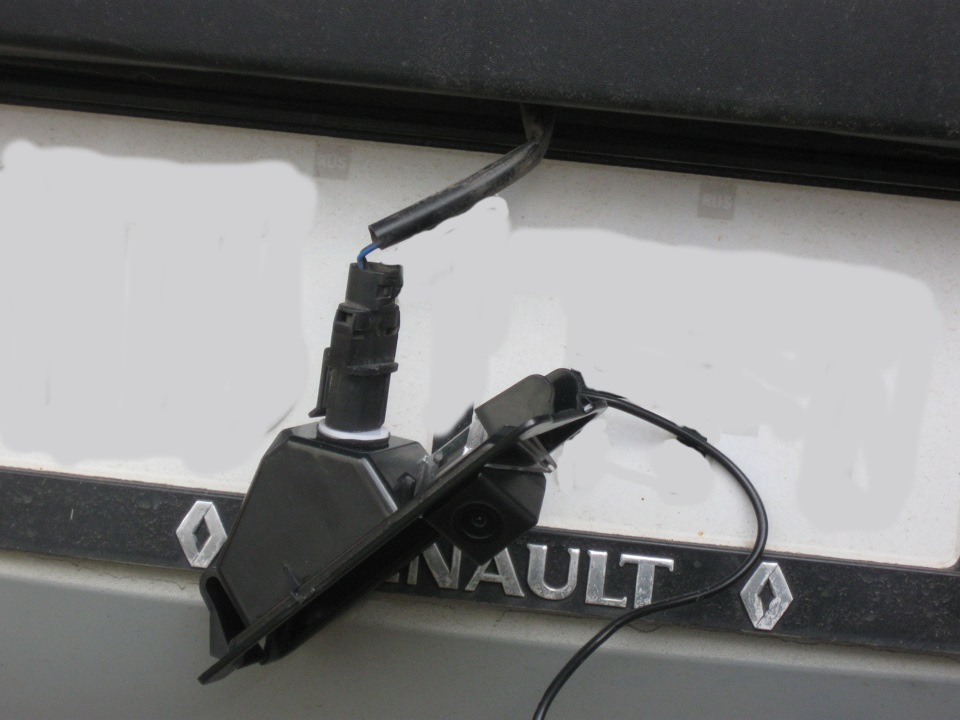

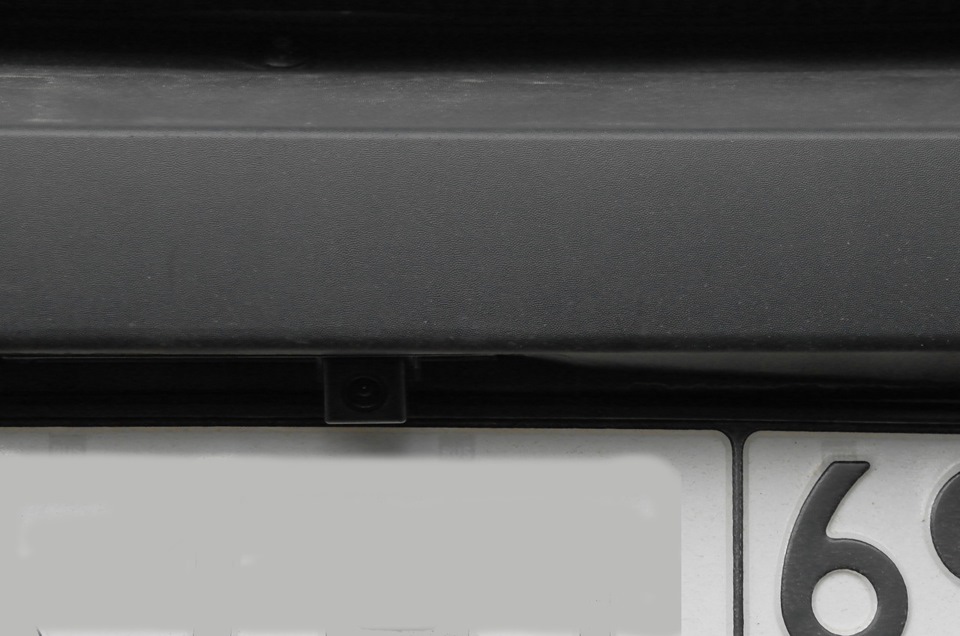

Камера на машине.

Протягиваем провода в багажник для этого воспользуемся заглушкой, расположенной под правым задним фонарём.

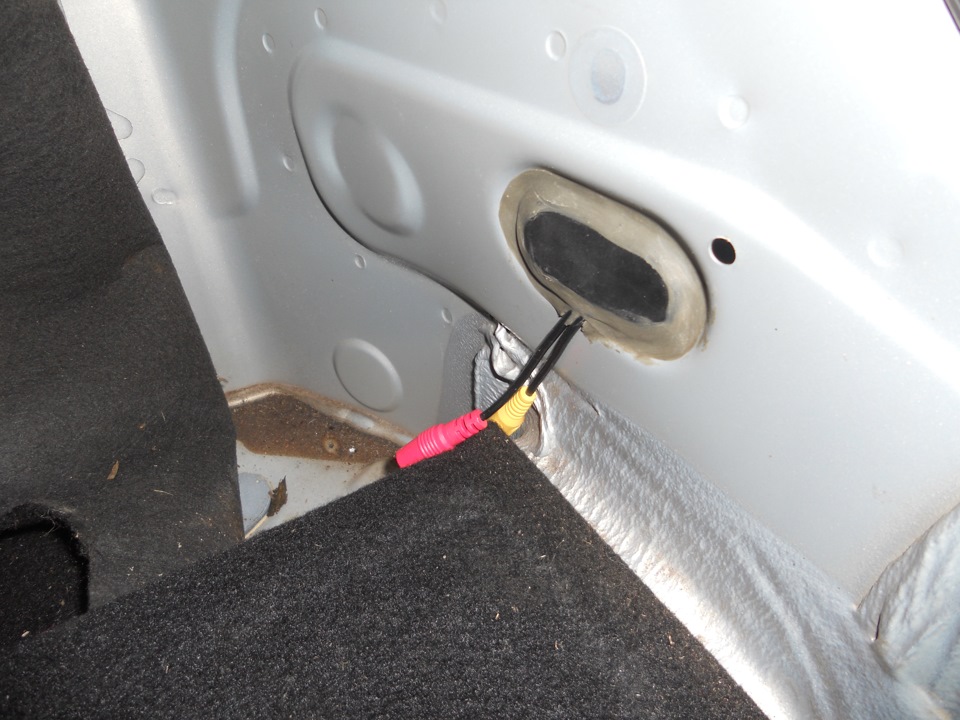

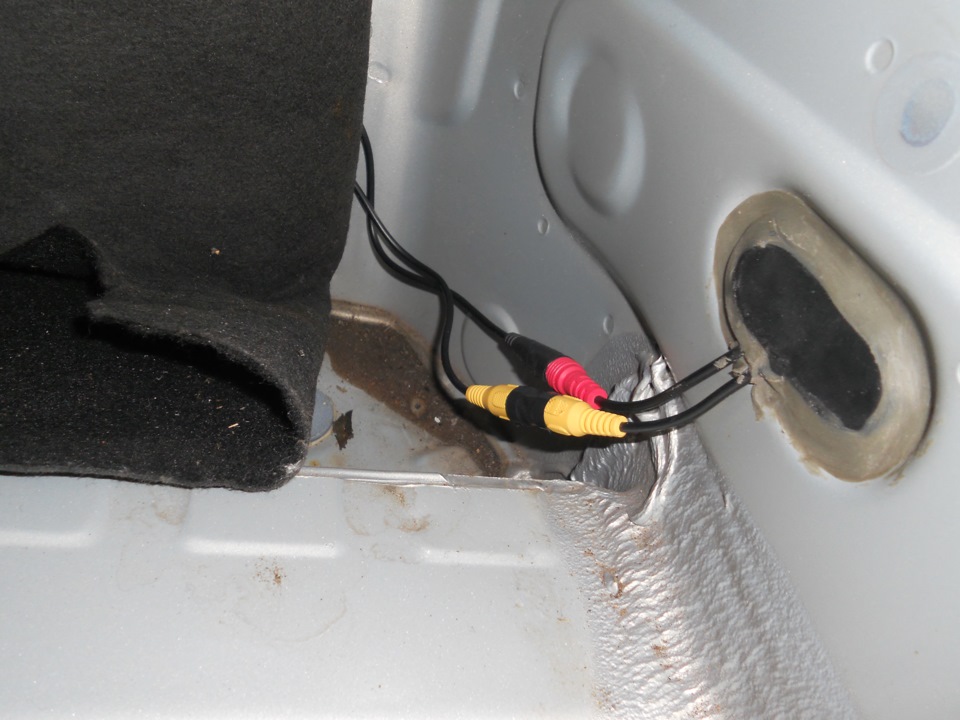

Провода от камеры в багажнике.

Подключаем питание камеры к массе и лампе заднего хода.

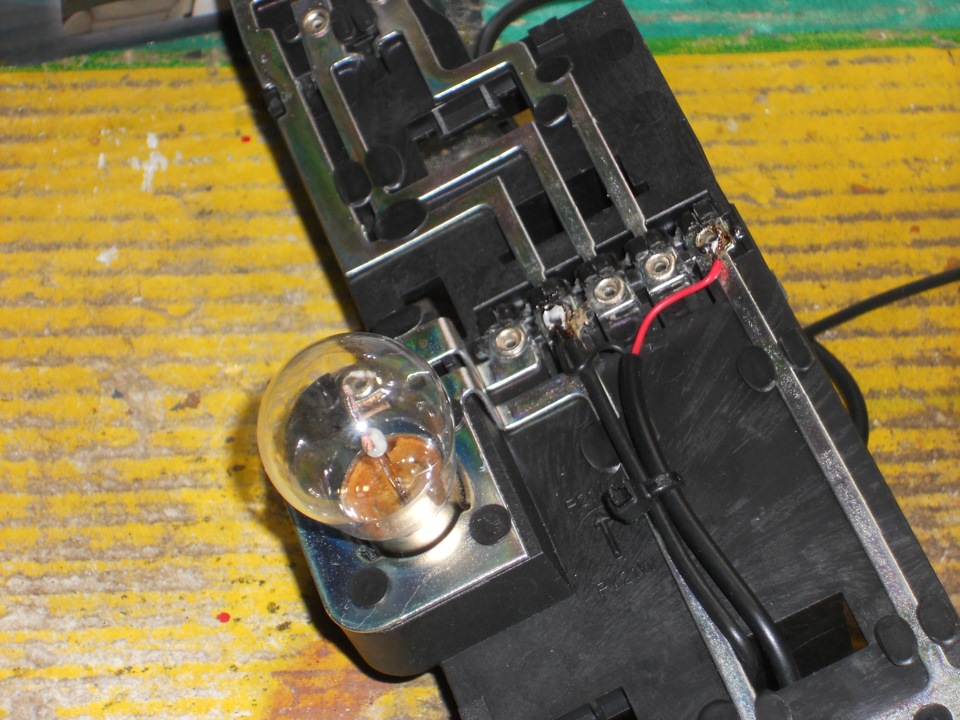

Припаянный к фонарю заднего хода провод питания камеры.

Провода камеры.

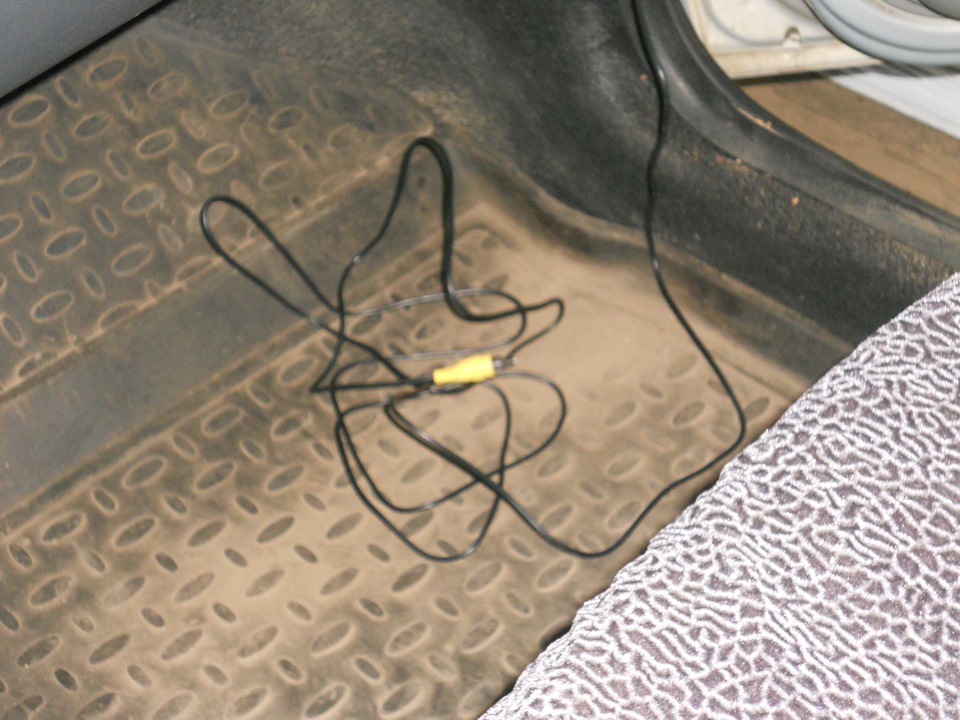

Протягиваем провод видеосигнала из багажника по правой стороне под обшивкой, далее снимаем нижние части уплотнителей дверей и протягиваем провода по порогам. Самое сложное здесь протянуть провод под облицовкой центральной стойки. Я делал это с помощью куска проволоки и фонарика, чтобы видеть куда проволоку проталкивать.

Снимаем часть уплотнителя передней двери, которая идёт параллельно лобовому стеклу и просовываем провод в щель между облицовкой стойки и стойкой. В верхней части стойки "перекидываем" провод на другую сторону облицовки (ту, которая ближе к лобовому стеклу) и просовываем его в щель между обшивкой крыши и лобовым стеклом.
Снимаем плафон освещения салона.
Просунув руку в отверстие для плафона, слегка отгибаем обшивку салона вниз и просовываем разъем провода камеры под обшивку.

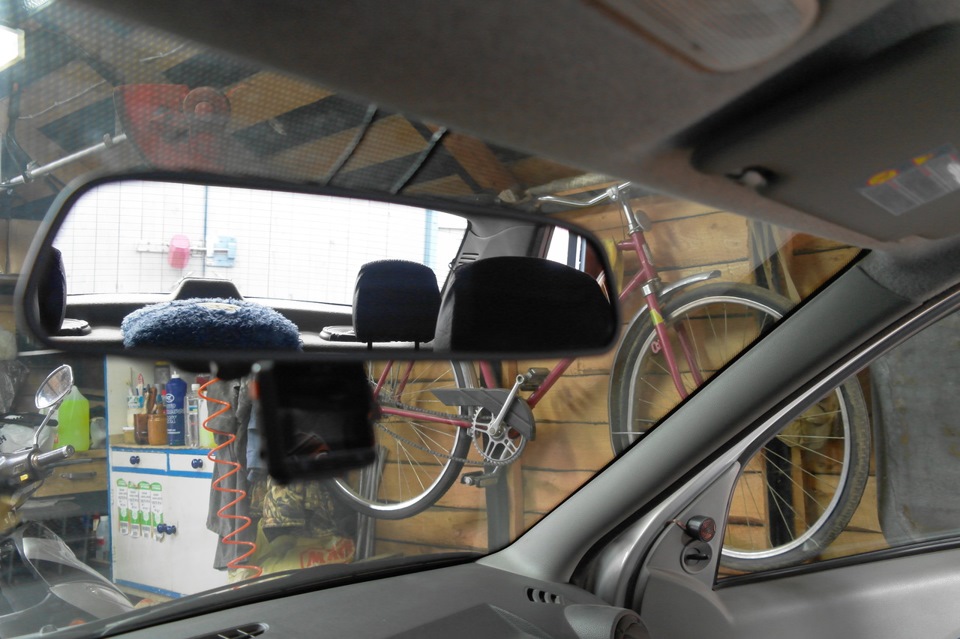

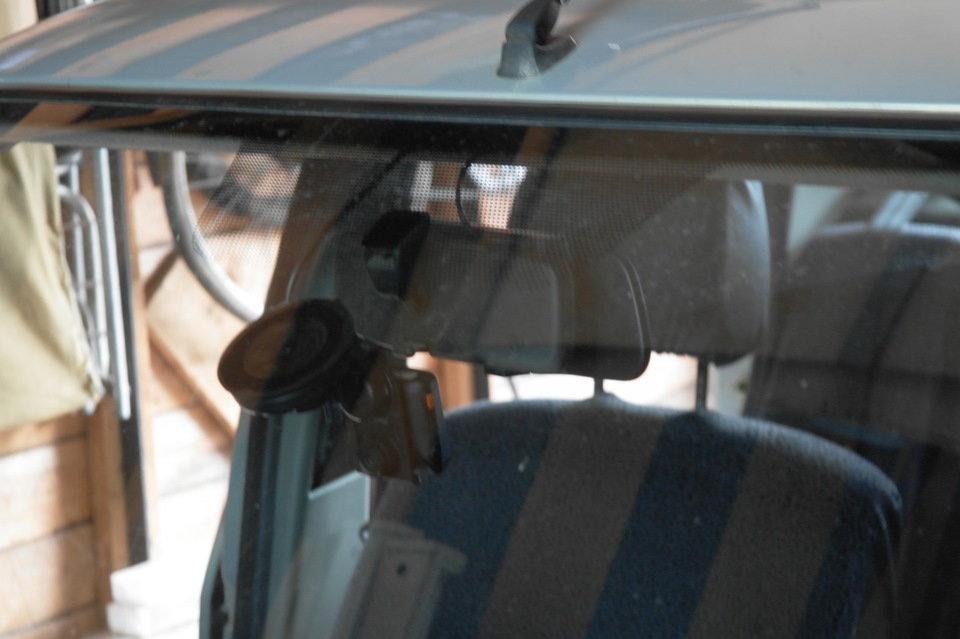

Вешаем зеркало и аналогичным образом просовываем разъемы под обшивку.

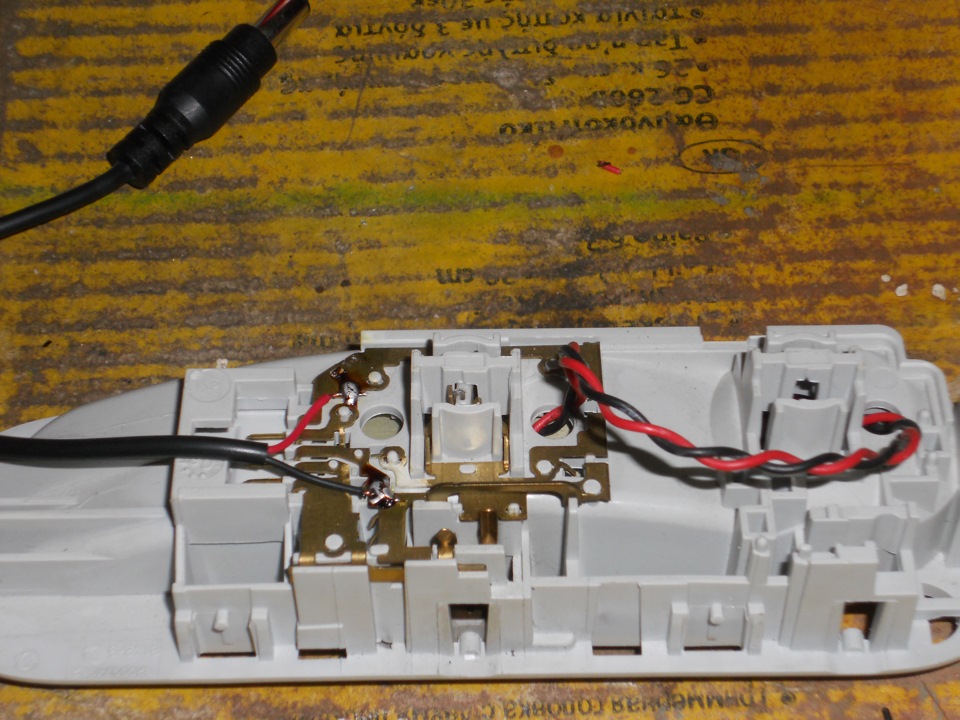

Питание зеркала я подключил к плафону.

Провод питания монитора.

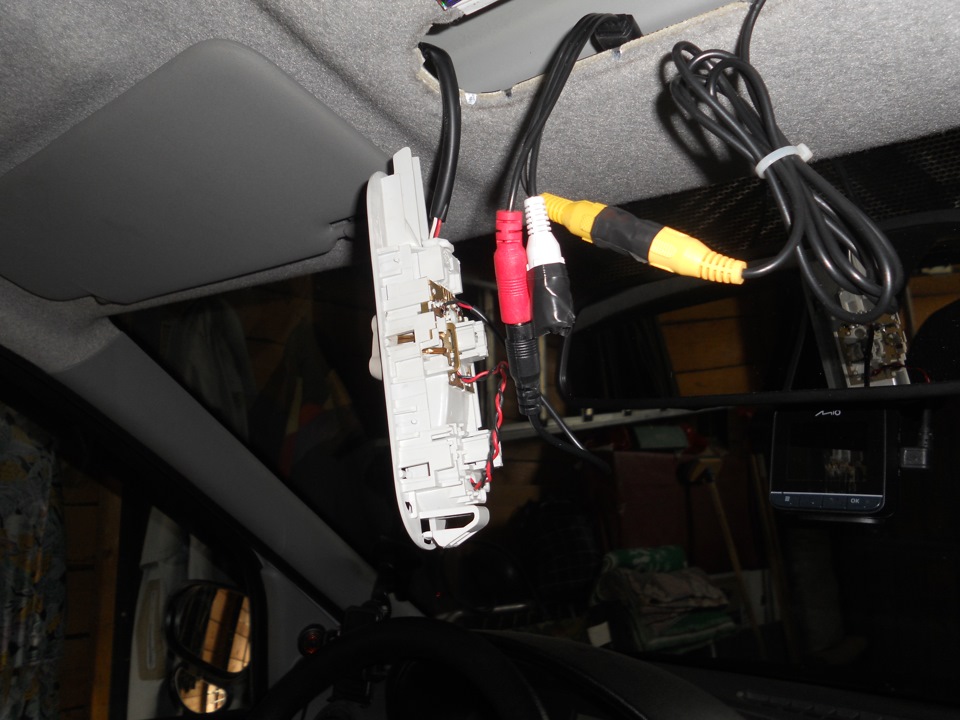

Далее подключаем провода.

Провода монитора.

Ставим плафон на место.

Проверяем, как работает система.

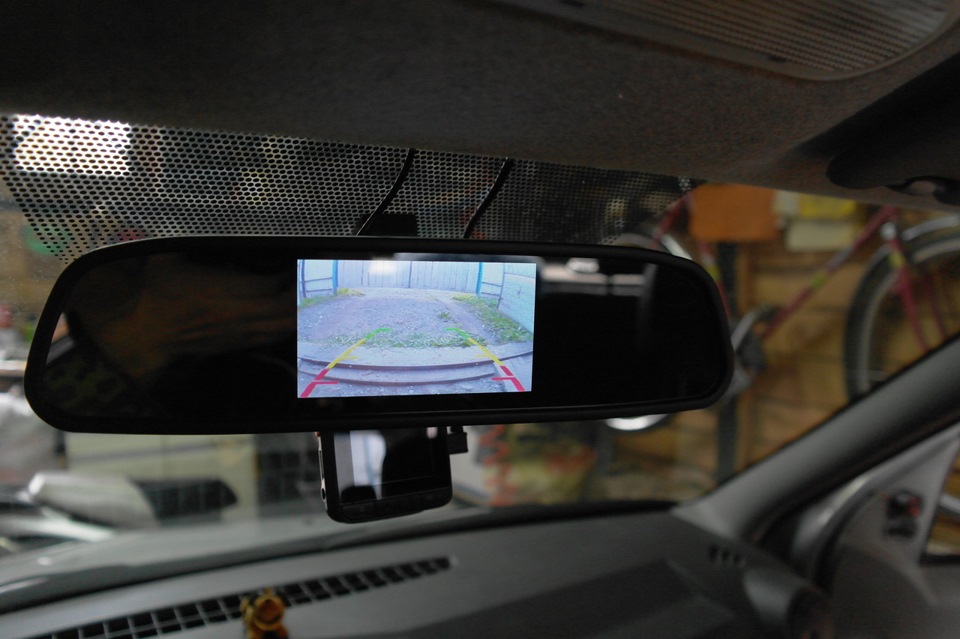

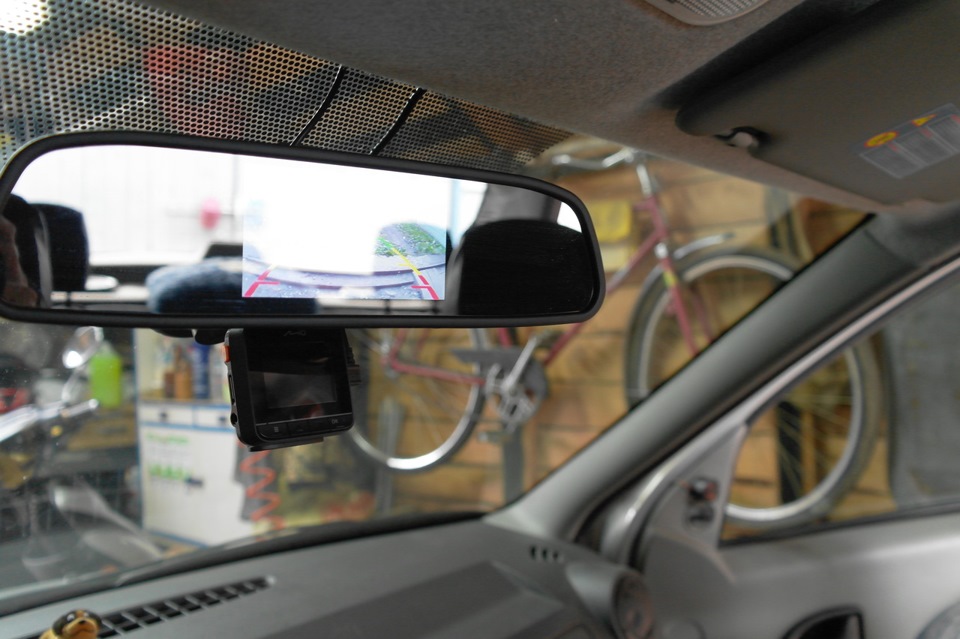

Камера заднего вида в работе.
