Комбинация приборов Renault Logan 2004-2009

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом



1 — тахометр. Если стрелка указателя дошла до 6 000 мин–1, срабатывает ограничитель оборотов и обороты коленчатого вала выше не растут;
2 — дисплей бортового компьютера;
3 — многофункциональная кнопка. С ее помощью производится:
– управление выводом данных на дисплей. При коротком нажатии происходит переключение между показаниями суммарного пробега и показаниями пробега за поездку;
– сброс на ноль счетчика пробега за одну поездку. Для этого выводим на дисплей показания счетчика пробега за поездку, нажимаем на кнопку и удерживаем ее нажатой некоторое время;
– установка точного времени. Показания часов отображаются на дисплее при включенном зажигании.
Для установки точного времени при включенном зажигании последовательным нажатием кнопки 3 устанавливаем на дисплее «Счетчик суммарного пробега и времени».
Есть два способа установки точного времени. Первый: при длительном нажатии кнопки 3 в первоначальный момент происходит быстрое изменение показаний часов и минут, затем только часов. Второй: при кратковременном нажатии кнопки изменение времени происходит минута за минутой;
4 — спидометр (указатель скорости движения автомобиля);
5 — сигнализатор включения противотуманных фар загорается зеленым светом; 6 — сигнализатор незакрытой двери горит красным светом, когда не закрыта либо неплотно закрыта какая-либо из дверей;
7 — сигнализатор включения заднего противотуманного фонаря8 — не используется;
9 — сигнализатор перегрева двигателя загорается красным светом. После пуска двигателя сигнализатор должен погаснуть. Если сигнализатор продолжает гореть, дайте поработать двигателю одну-две минуты на холостом ходу — температура должна понизиться. Если сигнализатор продолжает гореть — проверьте систему охлаждения;
10 — не используется;
11 — сигнализатор включения стояночного тормоза и недостаточного уровня жидкости в бачке гидропривода тормозной системы загорается красным светом при включении стояночного тормоза и понижении уровня тормозной жидкости в бачке;
12 — сигнализатор указателей поворота загорается мигающим зеленым светом при включении указателей левого или правого поворота и при включении аварийной сигнализации;
13 — сигнализатор неисправности системы управления двигателем загорается оранжевым светом при включении зажигания и затем гаснет. Если лампа горит постоянно, необходимо обратиться на СТО. На части автомобилей сигнализатор не используется;
14 — сигнализатор состояния иммобилайзера загорается красным светом. После включения зажигания сигнализатор горит не мигая в течение трех секунд и затем гаснет. Если после трех секунд сигнализатор продолжает гореть или мигать, значит, иммобилайзер неисправен. В этом случае необходимо обратиться на СТО;
15 — сигнализатор отсутствия заряда аккумуляторной батареи загорается красным светом при включении зажигания и гаснет после пуска двигателя. Загорание сигнализатора во время работы двигателя свидетельствует о неисправности цепи заряда аккумуляторной батареи, разрыве ремня вспомогательных агрегатов и т. д.;
16 — сигнализатор недостаточного (аварийного) давления масла в двигателе загорается красным светом при включении зажигания и гаснет после пуска двигателя. Загорание сигнализатора во время работы двигателя свидетельствует о недостаточном давлении в системе смазки двигателя. В этом случае необходимо остановить двигатель и проверить уровень масла в поддоне картера двигателя. При уровне ниже минимального значения доливаем масло и снова пускаем двигатель. Если сигнализатор продолжает гореть, останавливаем двигатель. Определяем причину неисправности  и устраняем ее. Если неисправность устранить не удалось, необходимо обратиться на СТО;
17 — сигнализатор минимального уровня топлива в баке загорается оранжевым светом при пуске двигателя и гаснет через три секунды. Если сигнализатор горит, необходимо долить топливо в бак;
18 — сигнализатор включения обогрева заднего стекла загорается красным светом;
19 — сигнализатор включения дальнего света фар загорается синим светом при включении дальнего света фар;
20 — сигнализатор отключения подушки безопасности переднего пассажира загорается оранжевым светом;
21 — сигнализатор непристегнутого ремня водителя загорается оранжевым светом при включении зажигания и при скорости автомобиля выше 10 км/ч, если ремень безопасности водителя не пристегнут;
22 — сигнализатор подушки безопасности загорается оранжевым светом при включении зажигания и гаснет через несколько секунд. Если сигнализатор загорается после включения зажигания или горит во время движения автомобиля, значит, в системе имеется неисправность. В этом случае необходимо обратиться на СТО для устранения неисправности;
23 — сигнализатор включения ближнего света фар загорается зеленым светом; 24 — сигнализатор антиблокировочной системы тормозов (ABS) загорается оранжевым светом при включении зажигания и потом гаснет. Если сигнализатор загорается при движении автомобиля, значит, в системе имеется неисправность. При этом торможение будет происходить как на автомобиле, не оборудованном АБС.

ДИСПЛЕЙ БОРТОВОГО КОМПЬЮТЕРА

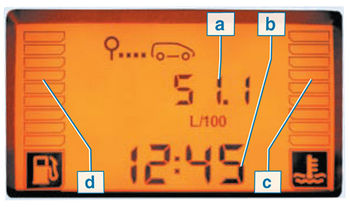

Отображение информации на дисплее:
a — информация бортового компьютера;
b — часы;
c — указатель температуры охлаждающей жидкости двигателя. При нормальной работе двигателя четыре прямоугольника темные. Не допускайте работу двигателя в режиме перегрева;
d — указатель уровня топлива в топливном баке. При полном топливном баке все прямоугольники темные

При последовательном нажатии кнопки, расположенной в торце правого подрулевого переключателя, на дисплее отображается следующая информация бортового компьютера:

— счетчик суммарного пробега;

— пробег за поездку;

— количество израсходован но го топлива (в литрах) с момента последнего обнуления по казаний бортового компьютера;

— средний расход топлива (в л/100 км) с момента последнего обнуления бортового компьютера. Значение среднего расхода топлива отображается на дисплее после прохождения автомобилем 400 м пути с учетом пройденного расстояния и количества израсходованного топлива с момента последнего обнуления показателей;

— текущий расход топлива (в л/100 км). Текущий расход топлива отображается при скорости выше 30 км/ч;

— расчетный запас хода на остающемся в баке топливе (в км). При расчете запаса хода учитывается средний расход топлива с момента последнего обнуления расчетных показателей. Значение отображается на дисплее после прохождения автомобилем 400 м пути;

— пройденное расстояние (в км) после последнего обнуления бортового компьютера;

— средняя скорость движения автомобиля (в км/ч) с момента последнего обнуления бортового компьютера. Значение отображается на дисплее после прохождения автомобилем 400 м пути.
