Комбинация приборов Renault Logan 2004-2015 Бензин

Приборы и контрольные лампы комбинации приборов:
1 - тахометр;
2 - дисплей бортового компьютера;
3 - спидометр;
4 - контрольная лампа включения противотуманных фар;
5 - сигнальная лампа незакрытых дверей;
6 - резерв;
7 - контрольная лампа включения задних противотуманных фонарей;
8 - кнопка сброса показаний счетчика суточного пробега;
9 - сигнальная лампа включения стояночного тормоза и состояния тормозной системы;
10 - резерв;
11 - сигнальная лампа перегрева двигателя;
12 - сигнальная лампа системы блокировки пуска двигателя;
13 - контрольная лампа включения указателей поворота;
14 - сигнальная лампа минимального резерва топлива в баке;
15 - сигнальная лампа аварийного падения давления масла;
16 - сигнальная лампа разряда аккумуляторной батареи;
17 - контрольная лампа системы управления двигателем;
18 - контрольная лампа включения обогрева заднего стекла;
19 - контрольная лампа включения дальнего света фар;
20 - сигнальная лампа отключения подушек безопасности переднего пассажира;
21 - сигнальная лампа не пристегнутого ремня безопасности водителя;
22 - сигнальная лампа неисправности подушки безопасности;
23 - сигнальная лампа неисправности антиблокировочной системы тормозов;
24 - контрольная лампа включения ближнего света фар.

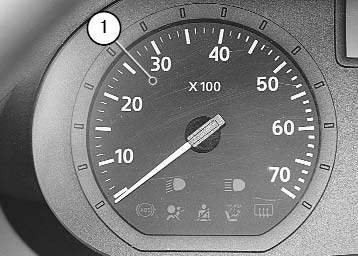

Тахометр

Электронного типа показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 70, цена деления 2,5. Для определения частоты вращения коленвала в мин^-1, умножьте показания прибора на 100.

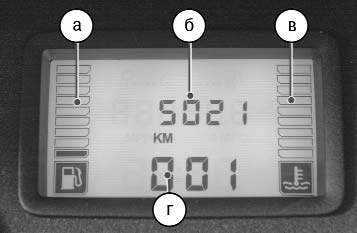

Дисплей бортового компьютера

Отображает уровень топлива (а), суммарный пробег (б), температуру охлаждающей жидкости (в) и часы (г).

Чтобы настроить часы, включите зажигание и выберите режим отображения суммарного пробега и времени. Затем нажатием кнопки 8 установите точное время. Длительным нажатием кнопки можно быстро изменять часы и минуты, а при кратковременных нажатиях значения изменяются поминутно.

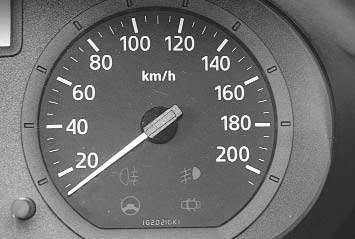

Спидометр

Отображает текущую скорость автомобиля. Цена одного деления — 5 км/ч.

Кнопка сброса показаний счетчика суточного пробега

Чтобы сбросить показания счетчика, нажимаем и удерживаем кнопку.

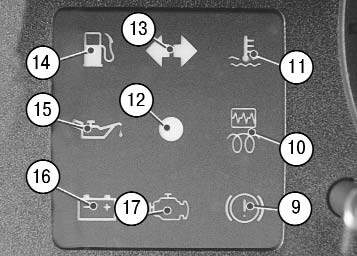

Сигнальные лампы состояния автомобиля

Лампа включения стояночного тормоза и состояния тормозной системы (9)

Горит при слишком низком уровне тормозной жидкости в бачке главного тормозного цилиндра и загорается при поднятии включении стояночного тормоза.

Предупреждение:

Запрещено движение автомобиля с горящей сигнальной лампой стояночной системы.

Сигнальная лампа перегрева двигателя (11)

Сигнализирует о перегреве двигателя. При ее включении необходимо остановиться и дать двигателю остыть, а также выяснить и устранить причину перегрева.

Сигнальная лампа системы блокировки пуска двигателя (12)

На 3 секунды загорается после включения зажигания. После выключения лампы можно выполнять запуск двигателя. Если лампа мигает и не гаснет, нужно обратиться на СТО, так как это говорит о неисправности системы.

Контрольная лампа включения указателей поворота (13)

Начинает мигать при включении указателей поворота и во время работы аварийной сигнализации. Индикатор может начать мигать с большей частотой, это свидетельствует о перегорании одной из ламп указателей поворота.

Сигнальная лампа минимального резерва топлива в баке (14)

Включается при уровне топлива в баке менее 5 литров.

Предупреждение:

Рекомендуется избегать езды с минимальным количеством топлива в баке, иначе это может привести к поломке топливного насоса.

Сигнальная лампа аварийного падения давления масла (15)

Должна гаснуть сразу после пуска двигателя. Если лампа продолжает гореть, значит в системе двигателя давление смазки ниже нормы.

Предупреждение:

Запрещено двигаться на автомобиле с горящей лампой низкого давления масла, это может привести к поломке двигателя.

Сигнальная лампа разряда аккумуляторной батареи (16)

Загорается при включении зажигания и гаснет после запуска двигателя. Горение лампы или ее частичное свечение при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, и слабым натяжением (или обрывом) ремня привода вспомогательных агрегатов.

Предупреждение:

Движение автомобиля с горящей лампой разряда аккумуляторной батареи запрещено. Это может привести не только к полному разряду батареи, но и при наличии короткого замыкания в цепи зарядки к пожару.

Контрольная лампа системы управления двигателем (17)

Загорается при включении зажигания и горит во время пуска двигателя, а затем гаснет. Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит в аварийный режим работы, что позволяет продолжить движение. В этом случае нужно проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность.

Предупреждение:

Крайне нежелательно эксплуатировать автомобиль длительное время с горящей лампой системы управления двигателя. Это может привести к повышенному расходу топлива, снижению производительности и к поломкам силового агрегата.

Если лампа начала мигать, это указывает на отсутствие стабильного искрообразования в системе зажигания. Снижайте обороты двигателя до тех пор, пока лампа не погаснет. При появлении подобной проблемы необходимо как можно скорее устранить неисправность.

Сигнальная лампа не пристегнутого ремня безопасности водителя

Лампа загорится если не пристегнут ремень безопасности водителя на скорости более 10 км/ч.

Сигнальная лампа неисправности подушки безопасности

Может загораться при включении зажигания, в случае если возникли неисправности в системе подушки безопасности водителя.

Предупреждение:

При загорании данной лампы необходимо немедленно обратиться в автосервис. Подушка не только может не сработать в аварийной ситуации, но и самостоятельно раскрыться во время движения, что может повлечь за собой тяжелые последствия.

Сигнальная лампа неисправности антиблокировочной системы тормозов

Работает на автомобилях оборудованных системой ABS. Загорается на 3 секунды во время включения зажигания, после чего гаснет.

Предупреждение:

Если лампа продолжает гореть, необходимо обратиться в автосервис для устранения неполадки, т. к. в этом случае торможение автомобиля происходит без участия данной системы.
