Роторы компрессора воздуха наддува:
А - нормальное всасывание;
В - наддув.

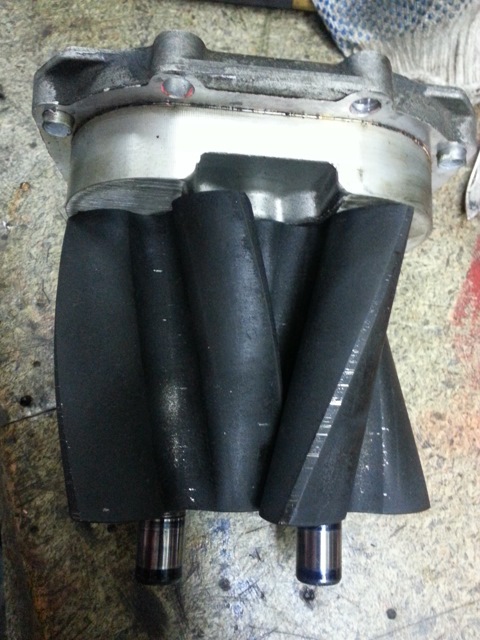

Роторы компрессора воздуха наддува

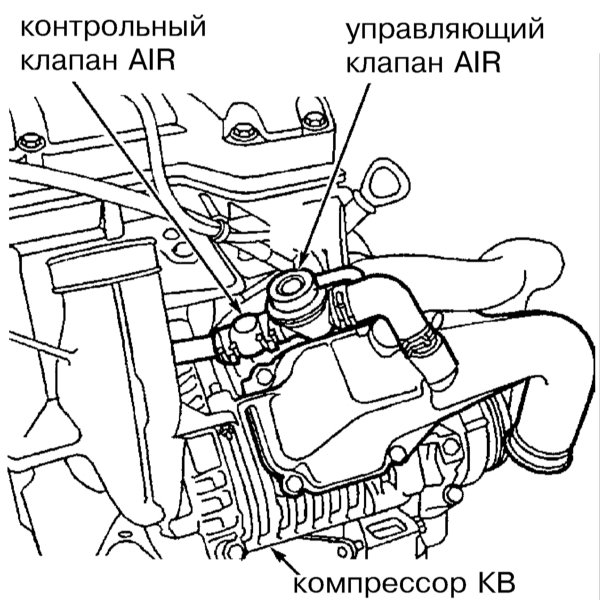

Клапаны контроля и управления воздухом наддува компрессора

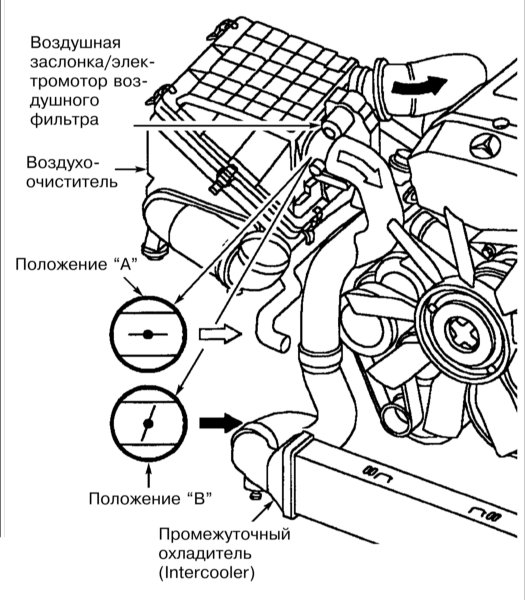

Заслонка управления потоком воздуха компрессора наддува:
А - нормальное всасывание воздуха;
В - наддув.
При полной нагрузке заслонка находится в положении В - воздух подается в компрессор. В положении А - воздух идёт в обход компрессора. В интеркулер воздух подается в обоих случаях. Управление заслонкой от электронного блока управления.
В статье не хватает:
- Качественных фото ремонта
Источник: http://auto-knigi.com/model/mb_c/6_4_6/ Система выпуска газов, Без инструментов
