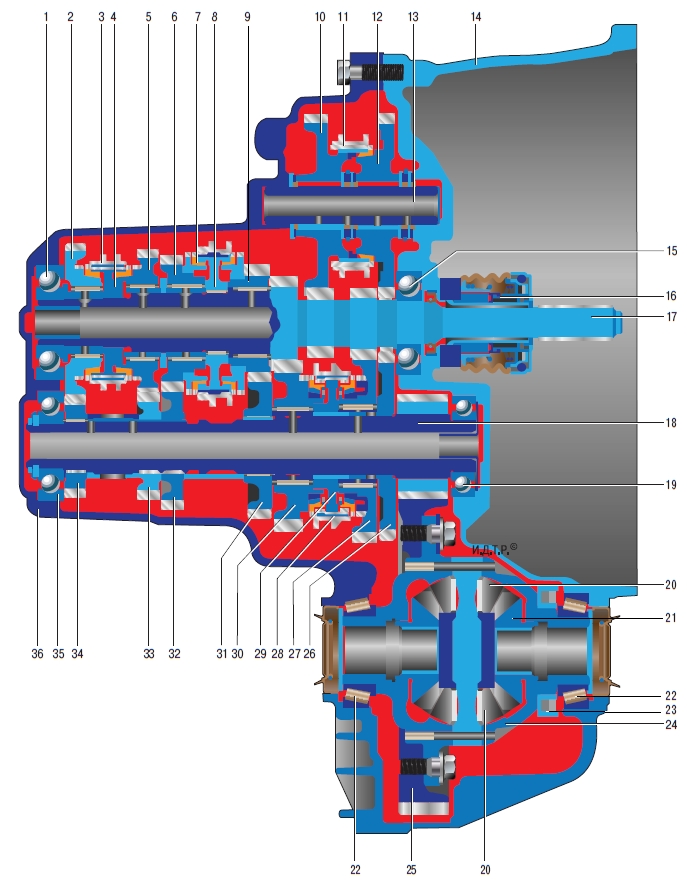

Рис. 6.2. Схема 5-ступенчатой механической коробки передач модели RS5F92R: 1 – синхронизатор V и передачи заднего хода; 2 – ведущая шестерня V передачи; 3 – задний подшипник первичного вала; 4 – конический синхронизатор II передачи; 5 – конический синхронизатор I передачи; 6 – передний подшипник первичного вала; 7 – кожух сцепления; 8 – рабочий цилиндр выключения сцепления; 9 – первичный вал; 10 – передний подшипник вторичного вала; 11 – вторичный вал; 12 – ведомая шестерня I передачи; 13 – сателлит; 14 – шестерня дифференциала; 15 – подшипник дифференциала; 16 – коробка дифференциала; 17 – шестерня главной передачи; 18 – синхронизатор I и II передач (сборка); 19 – ведомая шестерня второй передачи; 20 – ведомая шестерня III передачи; 21 – синхронизатор III и IV передач; 22 – ведомая шестерня IV передачи; 23 – задний подшипник вторичного вала; 24 – ведомая шестерня V передачи; 25 – крышка картера коробки передач.
На автомобили Nissan Qashqai с двигателем 1,6 л.с. устанавливают 5-ступенчатые коробки передач модели RS5F92R (рис. 6.2), выполненные по двухвальной схеме.
Коробка передач и главная передача с дифференциалом имеют общий картер.
К передней части картера коробки передач присоединен картер сцепления 7. Механизм включения V передачи и передачи заднего хода закрыт отдельной крышкой 25.

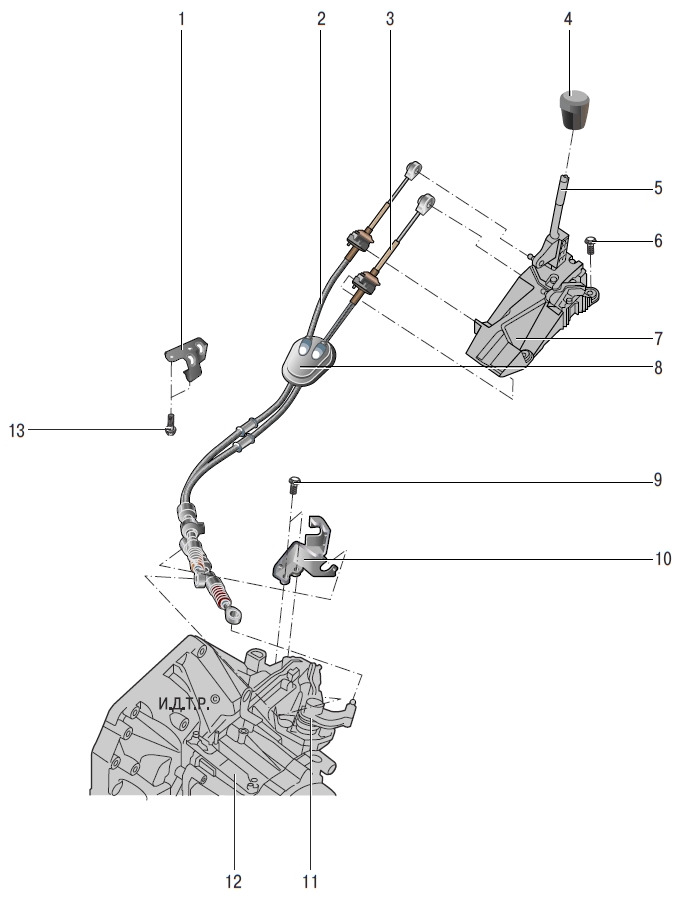

Рис. 6.3. Привод управления 5-ступенчатой механической коробкой передач модели RS5F92R: 1 – кронштейн крепления тросов, 2 – трос переключения передач; 3 – трос выбора передач; 4 – рукоятка рычага переключения передач; 5 – рычаг переключения передач; 6, 9, 13 – болты крепления; 7 – кулиса рычага переключения передач; 8 – уплотнитель тросов; 10 – кронштейн крепления наконечников тросов; 11 – механизм выбора и переключения передач; 12 – коробка передач.
Привод управления 5-ступенчатой механической коробкой передач состоит из кулисы 7 (см. рис. 6.3) рычага переключения передач 5 с шаровой опорой, установленной на основании кузова, тросов выбора 3 и переключения передач 2, а также механизма 11 выбора и переключения передач, расположенного на картере 12 коробки передач. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.
Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.
Дифференциал конический, свободный, с двумя сателлитами. Герметичность соединения внутренних шарниров привода передних колес с шестернями дифференциала обеспечена сальниками. В нижней части картера коробки передач расположена пробка сливного отверстия, а сбоку – пробка наливного (контрольного) отверстия.
На автомобили Nissan Qashqai с двигателем 2,0 л.с. и приводом на передние колеса устанавливают 6-ступенчатые механические коробки передач модели RS6F52А (рис. 6.4), выполненные по двухвальной схеме.
Рис. 6.4. Схема 6-ступенчатой механической коробки передач модели RS6F52А (для автомобиля с передним приводом): 1 – задний подшипник первичного вала; 2 – ведущая шестерня VI передачи; 3 – скользящая муфта синхронизатора V и VI передачи; 4 – ступица муфты; 5 – ведущая шестерня V передачи; 6 – ведущая шестерня IV передачи; 7 – скользящая муфта синхронизатора III и IV передачи; 8 – ступица муфты; 9 – ведущая шестерня III передачи; 10 – задняя промежуточная шестерня передачи заднего хода; 11 – скользящая муфта синхронизатора передачи заднего хода; 12 – передняя промежуточная шестерня передачи заднего хода; 13 – промежуточный вал передачи заднего хода; 14 – кожух сцепления; 15 – передний подшипник первичного вала; 16 – рабочий цилиндр выключения сцепления; 17 – первичный вал; 18 – вторичный вал; 19 – передний подшипник вторичного вала; 20 – сателлит; 21 – шестерня дифференциала; 22 – подшипник дифференциала; 23 – зубчатое кольцо спидометра; 24 – коробка дифференциала; 25 – шестерня главной передачи; 26 – ведомая шестерня задней передачи; 27 – ведомая шестерня I передачи; 28 – скользящая муфта синхронизатора I и II передачи; 29 – ступица муфты; 30 – ведомая шестерня II передачи; 31 – ведомая шестерня III передачи; 32 – ведомая шестерня IV передачи; 33 – ведомая шестерня V передачи; 34 – ведомая шестерня VI передачи; 35 – задний подшипник вторичного вала; 36 –картер коробки передач.
Главная передача выполнена в виде пары цилиндрических шестерен вторичного вала 16 и шестерни 25, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.
Коробка передач и главная передача с дифференциалом имеют общий картер 36.
К передней части картера коробки передач присоединен картер сцепления 14.
На полноприводные автомобили Nissan Qashqai с двигателем 2,0 л.с. устанавливается та же механическая коробка передач (рис. 6.5) с присоединенной к ней раздаточной коробкой 25.

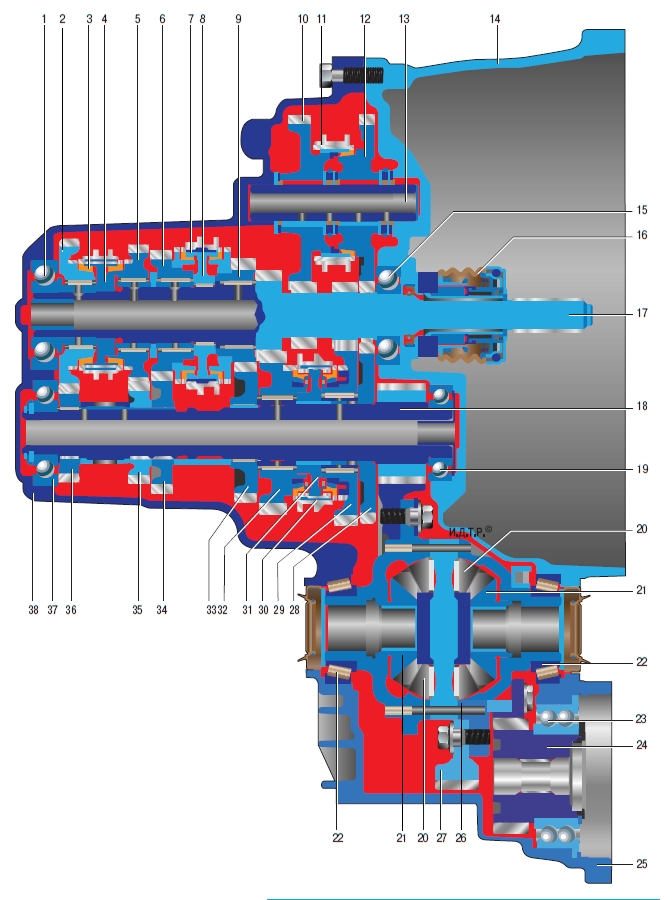

Рис. 6.5. Схема 6-ступенчатой механической коробки передач модели RS6F52А (для автомобиля с полным приводом): 1 – задний подшипник первичного вала; 2 – ведущая шестерня VI передачи; 3 – скользящая муфта синхронизатора V и VI передачи; 4 – ступица муфты; 5 – ведущая шестерня V передачи; 6 – ведущая шестерня IV передачи; 7 – скользящая муфта синхронизатора III и IV передачи; 8 – ступица муфты; 9 – ведущая шестерня III передачи; 10 – задняя промежуточная шестерня передачи заднего хода; 11 – скользящая муфта синхронизатора передачи заднего хода; 12 – передняя промежуточная шестерня передачи заднего хода; 13 – промежуточный вал передачи заднего хода; 14 – кожух сцепления; 15 – передний подшипник первичного вала; 16 – рабочий цилиндр выключения сцепления; 17 – первичный вал; 18 – вторичный вал; 19 – передний подшипник вторичного вала; 20 – сателлит; 21 – шестерня дифференциала; 22 – подшипник дифференциала; 23 – подшипник шестерни раздаточной коробки; 24 – шестерня привода выходного вала раздаточной коробки; 25 – картер раздаточной коробки; 26 – шестерня отбора мощности привода задних колес; 27 – корпус дифференциала; 28 – шестерня главной передачи; 29 – ведомая шестерня задней передачи; 30 – ведомая шестерня I передачи; 31 – скользящая муфта синхронизатора I и II передачи; 32 – ступица муфты; 33 – ведомая шестерня II передачи; 34 – ведомая шестерня III передачи; 35 – ведомая шестерня IV передачи; 36 – ведомая шестерня V передачи; 37 – ведомая шестерня VI передачи; 38 – задний подшипник вторичного вала; 39 – картер коробки передач.
Крутящий момент, помимо приводов передних колес, через раздаточную коробку, карданную передачу и редуктор заднего моста передается на приводы задних колес.

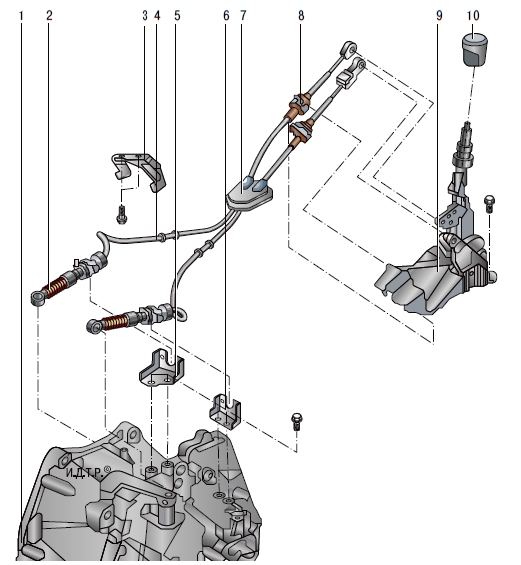

Рис. 6.7. Привод управления 6 – ступенчатой механической коробкой передач модели RS6F52А: 1 – кронштейн крепления тросов, 2 – трос переключения передач; 3 – трос выбора передач; 4 – рукоятка рычага переключения передач; 5 – рычаг переключения передач; 6, 10, 15 – болты крепления; 7 – кулиса рычага переключения передач; 8 – уплотнитель тросов; 9 – кронштейн крепления наконечника оболочки троса переключения передач; 11 – кронштейн крепления наконечника оболочки троса выбора передач; 12– рычаг механизма переключения передач; 13– рычаг механизма выбора передач; 14 – коробка передач.
Привод управления 6-ступенчатой механической коробкой передач состоит из кулисы 7 (рис. 6.7) рычага переключения передач 5 с шаровой опорой, установленной на основании кузова, тросов выбора 3 и переключения передач 2, а также механизмов выбора 13 и переключения 12 передач, расположенных на картере 14 коробки передач. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.

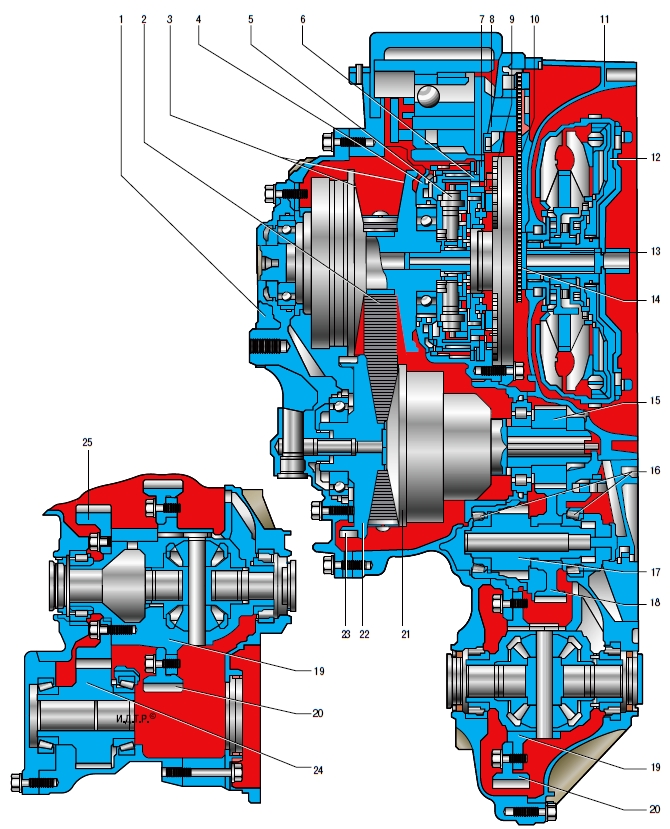

Рис. 6.6. Бесступенчатый вариатор RE0F10A: 1 – боковая крышка вариатора; 2 – стальной гибкий ремень; 3 – подвижные полушкивы первичного вала; 4 – кожух планетарной передачи; 5 – центральная шестерня планетарной передачи; 6 – фрикцион; 7 – фрикционный тормоз; 8 – насос рабочей жидкости вариатора; 9 – цепь привода насоса; 10 – зубчатый барабан привода насоса; 11 – кожух гидротрансформатора; 12 – гидротрансформатор; 13 – первичный вал; 14 – зубчатый барабан цепи привода насоса; 15 – ведущая шестерня вторичного вала; 16 – подшипники; 17 – шестерня редукционной передачи; 18 – промежуточная шестерня; 19 – корпус дифференциала; 20 – шестерня главной передачи; 21 – подвижные полушкивы вторичного вала; 22 – шестерня стояночного положения; 23 – сателлитная шестерня планетарной передачи; 24 – шестерня привода выходного вала раздаточной коробки; 25 – шестерня отбора мощности для привода задних колес.
На автомобили с двигателем 2,0 л помимо 6-ступенчатой механической коробки передач устанавливают бесступенчатый вариатор CVT (Continuously Variable Transmission) RE0F10A (рис. 6.6), который обеспечивает выбор оптимального режима переключения передач для любого стиля вождения и различных дорожных условий.
Кроме того, предусмотрен режим с ручным режимом переключения передач, при котором во время разгона автомобиля водитель самостоятельно выбирает момент переключения на повышающую передачу. Это позволяет при желании добиться более интенсивного разгона по сравнению с автоматическим режимом, делая искусственную задержку переключения на повышающую передачу, что позволяет довести частоту вращения коленчатого вала двигателя до диапазона наибольшего крутящего момента. В то же время электронная система управления третьего поколения постоянно контролирует скорость автомобиля и нагрузку двигателя, а также исключает ошибки водителя, не позволяя ему включить более высокую передачу при малой скорости движения, чтобы избежать перегрузки двигателя, и понижающую передачу на слишком большой скорости, чтобы предотвратить превышение максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически переключаются на более низкие без участия водителя.
В момент полной остановки автомобиля автоматически включается I передача. Поскольку в вариаторе применяется клиноременная передача со шкивами переменного диаметра, исключаются толчки при трогании и переключении. Вариатор непрерывно и плавно изменяет передаточное число по мере разгона или замедления автомобиля.
Для ремонта механической коробки передач (особенно вариатора) требуются большой набор специальных инструментов и соответствующая подготовка исполнителя, поэтому в данном подразделе рассмотрены только обслуживание, снятие и установка коробки передач, замена ее уплотнений, ремонт привода. Для ремонта коробки передач обращайтесь в специализированный сервис.
Привод управления вариатором 2 (рис.6.8) тросовый. Селектор вариатора установлен в том же месте на тоннеле пола, что и рычаг управления механической коробкой передач, и соединен с блоком управления на коробке передач тросом управления 6. Помимо троса управления, к селектору присоединен трос блокировки, не позволяющий вынуть ключ из замка зажигания, если рычаг селектора не установлен в положение «P» (парковка).

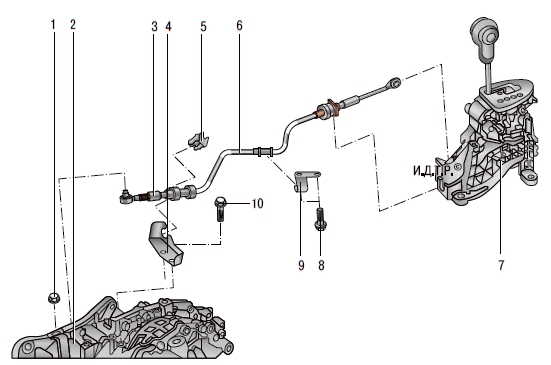

Рис. 6.8. Привод управления вариатором: 1 – гайка крепления наконечника троса, 2 – вариатор; 3 – наконечник троса управления вариатором; 4 – кронштейн крепления наконечника оболочки троса; 5 – пружинный фиксатор наконечника оболочки троса; 6 – трос управления вариатором; 7 – кулиса селектора выбора передач; 8 – болт крепления кронштейна троса; 9 – кронштейн троса управления вариатором; 10 – болт крепления кронштейна наконечника оболочки троса.
